Канализационная насосная станция — это объект, отказ которого мгновенно перерастает в проблему с серьезными последствиями. Остановка насосов на водозаборе означает перебои с водой, что неприятно. Остановка КНС означает выход стоков на поверхность, затопление территории, колодцев и подвалов, экологическое загрязнение, штрафы надзорных органов и дорогостоящую ликвидацию аварии.
Именно поэтому автоматизация КНС — это особый вид инженерной работы. Здесь нет права на компромисс. Система управления должна быть спроектирована и реализована так, чтобы выдержать агрессивную среду, пиковые нагрузки во время паводков и ливней, перебои в электроснабжении и при этом остаться понятной для эксплуатационного персонала.
Компания «Электродизайн» (г. Новосибирск) специализируется на автоматизации насосных станций водоотведения (КНС) и знает все нюансы этого направления. В этой статье я расскажу, чем автоматизация КНС отличается от автоматизации станций водоснабжения, какие технологии мы применяем и как выстраиваем систему, которой можно доверять.
На первый взгляд, и там и там — насосы, трубы и электричество. Но различия настолько существенны, что переносить решения из водоснабжения в канализацию напрямую нельзя.
Среда перекачивания.
В водоснабжении насос работает с чистой или условно чистой водой. В КНС — с хозяйственно-бытовыми, ливневыми или промышленными стоками, которые содержат абразивные частицы (песок, ил), волокнистые включения (тряпки, влажные салфетки, веревки), жировые отложения. Всё это влияет на выбор насосов, датчиков и алгоритмов управления.
Режим работы.
Водоснабжение — процесс непрерывный. Насосы крутятся постоянно, регулируя производительность под водоразбор. КНС работает в старт-стопном режиме: накопление стоков в приемном резервуаре до рабочего уровня — пуск насосов — откачка до нижнего уровня — останов. Количество пусков в сутки может исчисляться десятками. Это тяжелый режим для двигателей и коммутационной аппаратуры.
Цена отказа.
Если водоснабжение «просело» по давлению, потребитель это заметит, но катастрофы нет. Если КНС переполнилась и стоки пошли наружу — это ЧП с немедленными и часто очень дорогими последствиями. Поэтому требования к надежности, резервированию и аварийной сигнализации здесь максимальные.
Условия эксплуатации.
Павильон или подземная камера КНС — это влажная, химически агрессивная среда с парами сероводорода, аммиака, метана. Обычный шкаф управления с IP54 здесь быстро корродирует, контакты окисляются, платы выходят из строя. Нужны специальные исполнения: усиленная герметизация, антикоррозийное покрытие, обогрев и вентиляция, а часто и взрывозащищенное исполнение (если есть риск скопления метана).
Типовая КНС, которую мы автоматизируем, состоит из следующих подсистем.
Приемный резервуар.
Железобетонная или стеклопластиковая емкость, в которую самотеком поступают стоки. Объем рассчитывается так, чтобы насосы не включались слишком часто. Внутри резервуара установлены датчики уровня, погружные насосы (чаще всего два — рабочий и резервный), трубопроводы с обратными клапанами и задвижками.
Насосное оборудование.
Погружные фекальные или канализационные насосы со встроенной защитой от перегрева (позисторы или термоконтакты в обмотке). Для крупных станций применяются насосы с режущим механизмом (измельчителем) на входе. Мощность — от единиц до сотен киловатт. Двигатели — асинхронные с короткозамкнутым ротором, для глубоких коллекторов — с возможностью работы от ПЧ.
Шкаф управления.
Центральный элемент автоматизации. Именно здесь реализована логика управления насосами по уровню, защита, сигнализация и связь с диспетчерским центром. Подробнее о том, как мы собираем такие шкафы, я расскажу ниже.
Датчики уровня.
Это «глаза» системы управления. Тип датчиков — один из важнейших выборов при автоматизации КНС. Об этом — отдельный раздел.
Трубопроводная арматура.
Обратные клапаны на напоре каждого насоса, задвижки (ручные или с электроприводом) для отключения насосов на ремонт. На крупных КНС — задвижки с электроприводом, управляемые от шкафа автоматики.
Система вентиляции и газоанализа.
Принудительная вытяжка и контроль уровня метана и сероводорода. При превышении порога — автоматическое включение аварийной вентиляции, блокировка включения насосов (если есть риск искрообразования), сигнал диспетчеру.
Это, пожалуй, самый сложный вопрос автоматизации КНС. Среда агрессивная, налипание жира и грязи неизбежно, а от точности измерения уровня зависит сам факт включения и выключения насосов.
Поплавковые выключатели.
Старый, проверенный временем метод. Поплавок с герконом и магнитом плавает на поверхности, замыкая или размыкая контакт при изменении угла наклона. Несколько поплавков закрепляются на разной высоте: «нижний уровень — стоп», «рабочий уровень — пуск», «аварийный уровень — тревога».
Плюсы: простота, дешевизна, не требуют контроллера (могут напрямую коммутировать катушку контактора для маломощных насосов).
Минусы: жир и волокна налипают на поплавок, он теряет плавучесть и «зависает». Веревки и тряпки наматываются на кабель. Требуют регулярной очистки — а это спуск в резервуар, что малоприятно и небезопасно.
Гидростатические датчики (уровнемеры).
Измеряют давление столба жидкости над собой и пересчитывают его в уровень. Устанавливаются на дне резервуара или подвешиваются на кабеле. Выходной сигнал — 4–20 мА.
Плюсы: непрерывное измерение уровня, высокая точность, возможность настроить любое количество уставок в контроллере.
Минусы: мембрана датчика подвержена заиливанию и обрастанию жиром. Для КНС нужны специальные модели с фторопластовым покрытием мембраны или открытой мембраной, менее чувствительной к загрязнениям.
Ультразвуковые датчики.
Устанавливаются над поверхностью стоков, измеряют расстояние до жидкости по времени отражения ультразвукового импульса. Бесконтактный метод.
Плюсы: не касаются стоков — нечему забиваться и корродировать. Точность высокая. Не требуют спуска в резервуар для обслуживания.
Минусы: чувствительны к пене (поглощает ультразвук), пару, конденсату на излучателе. Требуют периодической протирки излучающей поверхности.
Радарные датчики (микроволновые).
Самый современный и надежный метод. Излучают микроволновый импульс, которому не страшны ни пена, ни пар, ни конденсат.
Плюсы: максимальная надежность, минимальное обслуживание.
Минусы: более высокая цена. Но для ответственных КНС она оправдана многократно.
В «Электродизайн» мы все чаще рекомендуем заказчикам комбинированную схему: радарный или ультразвуковой датчик как основной (непрерывное измерение) и поплавковый выключатель как резервный аварийный контакт. Дублирование критически важного измерения многократно повышает живучесть системы.

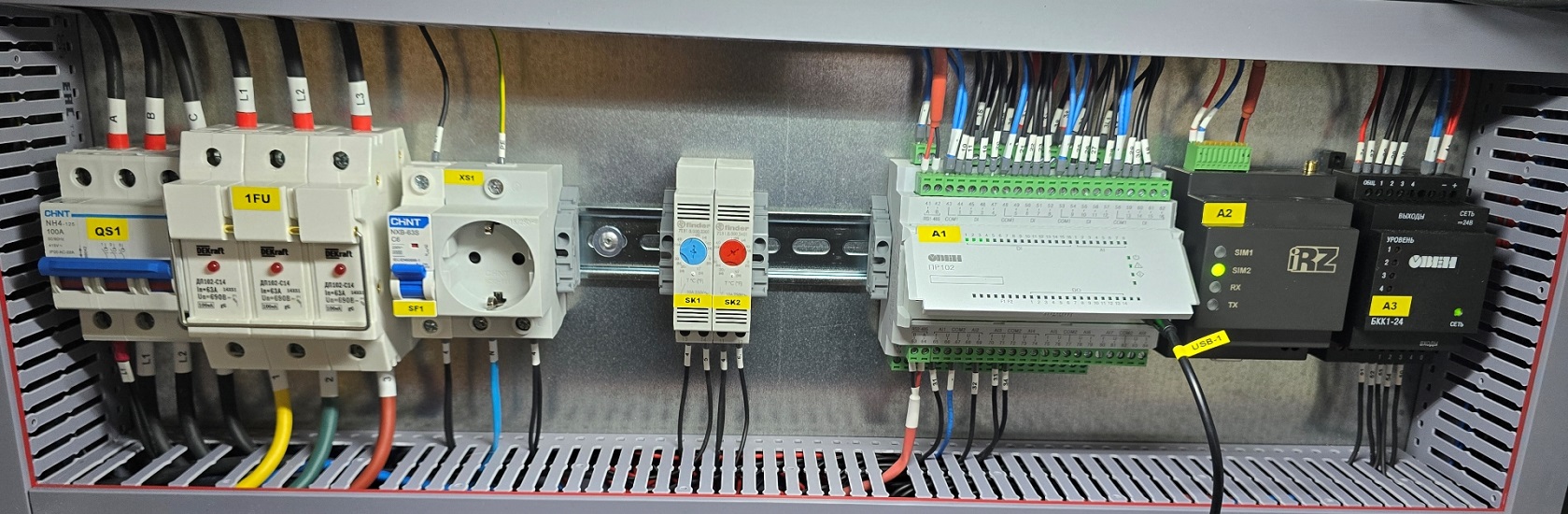

Шкаф для КНС — это не типовой ШУН. При его сборке мы учитываем специфику объекта.
Антикоррозийная защита.
Корпус шкафа — сталь с порошковым полимерным покрытием или нержавеющая сталь. Все металлические детали внутри (монтажная панель, DIN-рейки, крепеж) — оцинкованные. Клеммники и реле — с закрытым корпусом, исключающим воздействие сероводорода на контакты.
Климат-контроль.
Внутри шкафа устанавливается обогреватель с терморегулятором. Он поддерживает температуру на 5–10 градусов выше точки росы, предотвращая выпадение конденсата на контактах и платах — главную причину отказов электроники во влажных павильонах. Вентилятор с фильтром обеспечивает отвод тепла от ПЧ летом.
Схема управления.
Обязательно — два контура управления: автоматический (через ПЛК) и ручной байпасный. Если контроллер выйдет из строя, оператор переводит тумблер в положение «Ручное» и запускает насосы кнопками напрямую, минуя всю автоматику. Это страховка от полного останова КНС.
АВР.
Наличие двух вводов питания с автоматическим переключением — настоятельная рекомендация, а для крупных КНС — обязательное требование. При пропадании основного ввода АВР должен в течение секунд переключить питание на резервный и выдать сигнал диспетчеру.
GSM-модем.
Обязательный компонент. Даже если КНС подключена к общей системе диспетчеризации по оптоволокну или радиоканалу, GSM-модем остается резервным каналом связи. При обрыве основного канала он отправит SMS об аварии.
Логика управления канализационной станцией существенно отличается от станции водоснабжения. Вот основные алгоритмы, которые мы закладываем в ПЛК.
Пуск и останов по уровню.
Базовый режим. Контроллер получает сигнал от датчика уровня. При достижении «рабочего уровня» запускается основной насос. При откачке до «нижнего уровня» насос останавливается. Если во время работы основного насоса уровень продолжает расти (большой приток, например, во время ливня), запускается резервный насос — оба работают одновременно до откачки до нижнего уровня.
Ротация насосов.
При каждом новом цикле откачки основным назначается тот насос, который меньше работал. Счетчик моточасов хранится в энергонезависимой памяти ПЛК. Это обеспечивает равномерный износ обоих агрегатов и исключает ситуацию, когда резервный насос закисает от простоя.
Защита от заклинивания и «разгон осадка».
В стоках могут попадаться тряпки, строительный мусор, способные заклинить рабочее колесо. При резком скачке тока, характерном для заклинивания, контроллер отключает насос и делает несколько коротких реверсивных толчков (если насос это допускает), чтобы сбросить посторонний предмет с крыльчатки. Если не помогло — блокировка и аварийный сигнал.
Периодически, раз в несколько часов или раз в сутки, контроллер выводит насос на повышенные обороты на 10–15 секунд. Это «разгон осадка» — взмучивание донных отложений ила и песка, которые не должны слеживаться на дне резервуара.
Защита от «сухого хода» по нижнему уровню.
Нижний аварийный уровень (обычно на 10–15 см выше всасывающего патрубка насоса) — это жесткая блокировка. Если уровень упал до этой отметки, насосы немедленно отключаются, даже если идет процесс откачки. Работа без воды для погружного насоса КНС смертельна: охлаждение двигателя осуществляется за счет омывания корпуса стоками.
Контроль притока и предиктивный каскад.
Современный алгоритм, который мы внедряем на крупных КНС. Контроллер анализирует скорость заполнения резервуара. Если она резко выросла (начался ливень, паводковый сброс), второй насос запускается превентивно, не дожидаясь достижения аварийного уровня. Это позволяет «срезать пик» и не допустить переполнения.
Аварийная сигнализация.
Аварийно-высокий уровень — переполнение резервуара. Немедленное SMS и Telegram-оповещение, включение сирены и проблескового маяка на объекте, сигнал в SCADA. Если есть резервный насос, которого еще нет в работе — немедленный пуск.
Отказ насоса (перегрузка, заклинивание, обрыв фазы) — автоматический переход на резервный насос, сигнал диспетчеру.
Пропадание питания — сигнал о переходе на резервный ввод (если есть АВР) или об обесточивании станции (если ввод один).
Несанкционированный доступ — датчик открытия дверцы шкафа или люка резервуара. Важно для предотвращения вандализма и для безопасности (открытый люк — угроза падения).
Монтаж и пусконаладка на канализационной станции имеют свою специфику, связанную с агрессивной средой и требованиями безопасности.
Монтаж датчиков.
Спуск в приемный резервуар — работа повышенной опасности. Требуется проверка на загазованность, страховка, принудительная вентиляция. Мы строго соблюдаем эти требования. Датчики монтируются на кронштейны, допускающие их подъем для обслуживания без спуска в резервуар.
Кабельные трассы.
Все кабели, идущие от шкафа к резервуару, прокладываются в герметичных трубах. Вводы в шкаф — через сальники с резиновыми уплотнителями, исключающими подсос агрессивных паров внутрь корпуса.
Настройка срабатывания по реальному уровню.
На этапе ПНР мы не просто «программируем метры». Мы визуально контролируем реальный уровень воды при пусконаладке, сверяем показания датчика с физической отметкой на стене резервуара. Корректируем смещение нуля при необходимости.
Проверка аварийных сценариев.
Имитируем отказ основного насоса, заклинивание, обрыв датчика, пропадание ввода. Убеждаемся, что каждый сценарий отрабатывается корректно: запускается резервный насос, формируются правильные аварийные сообщения, диспетчер получает уведомления.
КНС часто находятся на периферии, вдали от административных зданий. Полноценная диспетчеризация здесь — не роскошь, а необходимость.
Что мы выводим на пульт:
Уровень стоков в резервуаре (текущее значение и тренд).
Состояние насосов (работает, остановлен, авария, готов).
Токи двигателей, наработка в моточасах.
Положение задвижек (открыта/закрыта).
Наличие напряжения на основном и резервном вводах.
Температура в шкафу управления.
Сигналы охранной сигнализации (открытие двери, люка).
Ключевые уведомления:
Аварийно-высокий уровень (срабатывание немедленно, дублируется SMS).
Отказ насоса.
Пропадание основного питания.
Срабатывание газоанализатора (превышение метана).
Несанкционированный доступ.
Удаленное управление.
С пульта диспетчера можно принудительно запустить или остановить любой насос, изменить уставки уровней, квитировать аварию. Это позволяет оперативно реагировать на ситуацию без выезда бригады.
Автоматизация канализационной насосной станции — это инженерная задача, где нет мелочей. Агрессивная среда, тяжелый режим работы, высокая цена отказа требуют продуманных технических решений и качественной реализации на всех этапах: от выбора датчиков и сборки шкафа до программирования алгоритмов и настройки диспетчеризации.
Компания «Электродизайн» в Новосибирске выполняет полный цикл работ по автоматизации КНС. Мы проектируем систему под конкретный объект, собираем силовые электрощиты и щиты управления с антикоррозийной защитой и климат-контролем, монтируем оборудование с учетом требований безопасности, программируем ПЛК с полным набором защитных и предиктивных алгоритмов, интегрируем станцию в диспетчерскую систему и сопровождаем ее в процессе эксплуатации.
Если вам нужна автоматизация КНС, которая выдержит испытание реальной эксплуатацией, — мы знаем, как это сделать. Обращайтесь.
ООО «Электродизайн» — КНС под надежным управлением.
