Автоматизация систем водоснабжения — это уже не экзотика, а повседневная реальность. Новые жилые комплексы, промышленные предприятия, коттеджные поселки — все они проектируются с автоматикой по умолчанию. Но когда речь заходит о модернизации существующих сетей, у заказчика неизбежно возникают вопросы. Что я получу на самом деле, а не в рекламном буклете? Какие риски? Где та грань, за которой автоматизация из блага превращается в головную боль?
Мы в компании «Электродизайн» (г. Новосибирск) убеждены: честный разговор о минусах так же важен, как и рассказ о плюсах. Только понимая обе стороны, можно принять взвешенное решение и реализовать проект, который будет радовать, а не разочаровывать. В этой статье я без прикрас разберу, что дает автоматизация водоснабжения, а где она может создать проблемы, если подойти к ней непродуманно.
Начнем с самого весомого аргумента. Насосные станции — это одни из крупнейших потребителей электроэнергии в коммунальном хозяйстве и на производстве. И традиционный способ регулирования подачи — дросселирование задвижкой — по сути, является выбрасыванием денег в трубу, в самом буквальном смысле.
Как это работает физически:
Когда вы прикрываете задвижку, чтобы снизить давление и расход, вы создаете дополнительное гидравлическое сопротивление. Двигатель насоса продолжает потреблять почти ту же мощность, что и при полностью открытой задвижке. Значительная часть этой мощности уходит на преодоление искусственно созданного препятствия — то есть на нагрев воды в трубе и износ запорной арматуры.
При использовании частотно-регулируемого привода обороты двигателя снижаются, а потребляемая мощность падает пропорционально кубу скорости. Снизили обороты на 20% — получили экономию около 50%. Это не магия, это гидравлика.
Реальная статистика с наших объектов:
При выполнении монтажа и наладки преобразователей частоты на насосных станциях второго и третьего подъема мы фиксируем снижение месячного счета за электроэнергию на 25–40%. При стоимости мощного насоса в несколько сотен тысяч рублей, модернизация окупается за один-два года, а дальше приносит чистую экономию.
Кто жил в доме, где при включении душа на кухне резко меняется напор, тот знает цену стабильному давлению. Автоматизация с ПИД-регулированием решает эту проблему.
В наших проектах по автоматизации насосных станций водоснабжения мы настраиваем контроллер так, чтобы давление в сети держалось с точностью ±0,1–0,2 бара от уставки, независимо от того, открыт один кран или сто. Система плавно и непрерывно подстраивает обороты насоса под фактический водоразбор.
Дополнительный бонус — настройка ночного режима. В часы минимального потребления система может автоматически снижать уставку давления на 0,5–1 бар. Потребители этого не замечают, а дополнительная экономия электроэнергии и снижение утечек в сетях весьма ощутимы.
Любой механик скажет: больше всего оборудование изнашивается в момент пуска. Пусковой ток в 6–8 раз выше номинального — это тепловой удар по обмоткам. Мгновенный выход на рабочие обороты — это гидравлический удар по трубам, уплотнениям, обратным клапанам.
Что меняет автоматизация:
Плавный пуск. Преобразователь частоты или устройство плавного пуска разгоняют двигатель плавно, без бросков тока и гидроударов. Срок службы подшипников, торцевых уплотнений, обмоток увеличивается в 1,5–2 раза.
Защита от сухого хода. Контроллер в щите управления постоянно опрашивает датчики уровня и давления. Если уровень в скважине упал, насос немедленно останавливается, предотвращая катастрофический перегрев.
Защита от перекоса фаз и перегруза. Контроллер или мотор-автомат отслеживают токи и отключают двигатель до того, как сгорит изоляция.
Ротация насосов. В групповых станциях система чередует рабочие и резервные агрегаты, равномерно расходуя их моторесурс.
Мы реализуем эти функции при сборке силовых электрощитов и щитов управления. Комплексная защита — это не опция, а базовая часть наших проектов.
Необслуживаемый объект, который работает без постоянного присутствия оператора, — это огромная экономия на фонде оплаты труда. Но дело не только в зарплатах слесарей.
Что дает автоматизация и диспетчеризация:

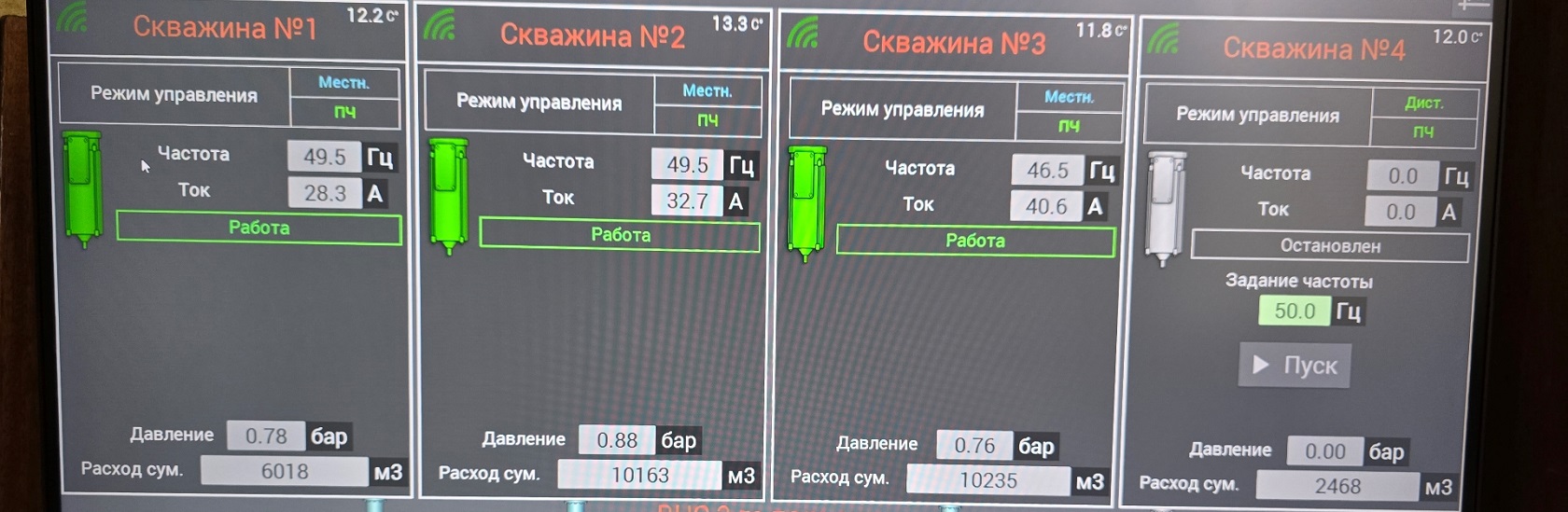

Вам не нужно отправлять бригаду на объект ночью, чтобы выяснить, почему упало давление. Диспетчер видит все параметры на экране.
Система сама сообщает о предаварийной ситуации (например, рост вибрации или падение дебета скважины) до того, как она перерастет в аварию.
Журнал событий и тренды параметров позволяют проанализировать любой инцидент «задним числом» и найти корневую причину.
В рамках услуги автоматизация и диспетчеризация инженерных систем мы организуем передачу данных на диспетчерский пульт и настройку уведомлений на смартфоны ответственных лиц.
Этот плюс часто упускают из виду, а он весьма существенен. Гидроудары при пусках и остановках насосов — одна из главных причин порывов на магистралях, особенно старых и изношенных. Плавное управление через ПЧ исключает резкие скачки давления.
Кроме того, контроллер может анализировать расход. Если ночью расход не падает до нуля — значит, в сети есть утечка или несанкционированный отбор. Система сигнализирует об этом, позволяя локализовать проблему до того, как размытый грунт обрушит дорогу или фундамент здания.
Это самый очевидный и самый весомый аргумент «против». Комплектная автоматика для насосной станции стоит денег, и немалых.
Из чего складывается бюджет:
Проектирование (если не брать типовой ширпотреб, а делать под конкретный объект).
Шкаф управления с ПЛК, коммутационной аппаратурой и панелью оператора.
Преобразователи частоты (каждый мощный ПЧ — это серьезное вложение).
Датчики давления, уровня, расхода.
Монтажные и пусконаладочные работы.
Наш комментарий:
Да, это затраты. Но мы всегда предлагаем заказчику просчитать экономику на горизонте 3–5 лет. С учетом экономии электроэнергии и снижения аварийности, грамотно спроектированная система практически всегда окупается. Если бюджет жестко ограничен, мы можем предложить поэтапную модернизацию: сначала ПЧ на основной насос, потом диспетчеризация, потом полная замена автоматики.
Релейный шкаф с кнопками «Пуск/Стоп» может отремонтировать любой электрик с мультиметром. Современный шкаф с ПЛК, частотником и сенсорной панелью требует совершенно иного уровня компетенции.
В чем проблема:
Если на объекте нет квалифицированного электрика или КИПовца, любая неисправность превращается в вызов нашей сервисной бригады. Хорошо, если объект в черте Новосибирска. А если это удаленная скважина в 200 км от города?
Персонал может бояться сложной техники и саботировать ее использование, переходя на ручной байпас «по старинке».
Как мы это решаем:
Проводим обязательное обучение персонала заказчика при сдаче объекта.
Разрабатываем понятные интерфейсы панели оператора с русифицированными сообщениями, а не малопонятными кодами ошибок.
Обязательно оставляем ручной байпасный режим управления, чтобы в критической ситуации насос можно было включить тумблером.
Предлагаем договор на удаленный мониторинг и сервисное обслуживание — мы видим состояние объекта онлайн и можем диагностировать многие проблемы удаленно.
Механическое реле может служить десятилетиями. Электронный контроллер или преобразователь частоты — устройства, содержащие чувствительные компоненты: процессоры, конденсаторы, силовые полупроводниковые модули.
Риски:
Скачки напряжения и грозовые перенапряжения могут вывести электронику из строя.
Конденсаторы в звене постоянного тока ПЧ имеют ограниченный срок службы (обычно 7–10 лет), после чего требуют замены.
Выход из строя одного ПЛК может остановить всю станцию, если не предусмотрено резервирование.
Как мы минимизируем эти риски:
При сборке силовых электрощитов обязательно устанавливаем устройства защиты от импульсных перенапряжений (УЗИП) по питанию и сигнальным цепям.
Подбираем компоненты с запасом по току и напряжению.
В ответственных проектах закладываем горячее резервирование контроллеров или, как минимум, ручной байпас.
Используем оборудование проверенных брендов с длительным сроком поддержки и наличием запчастей.
Любая автоматика полагается на информацию от датчиков. Если датчик «врет» или вышел из строя, система может принять неправильное решение.
Типичные примеры:
Забитый илом гидростатический датчик уровня в КНС показывает «пусто», а резервуар полон. Контроллер не включает насосы — перелив.
Поплавковый выключатель залип в верхнем положении из-за жира. Насосы работают непрерывно всухую — перегрев.
Датчик давления «завис», показывая стабильное давление. Регулятор не реагирует на реальное падение напора.
При автоматизации насосных станций водоотведения (КНС) мы дублируем критически важные датчики и закладываем в алгоритм перекрестную проверку. Если поплавок показывает «сухо», а гидростатический датчик утверждает, что уровень есть — система не отключит насос, а выдаст предупреждение о расхождении показаний.
Технологии развиваются быстро. Контроллер, купленный сегодня, через 7–10 лет может быть снят с производства. Найти замену или запчасти станет проблемой. Это плата за прогресс.
Что мы советуем:
Не гнаться за самыми дешевыми и малоизвестными брендами. Выбирать оборудование от крупных производителей с долгосрочной стратегией поддержки.
На этапе проектирования закладывать в шкаф некоторую избыточность (резервные вводы/выводы, свободное место на DIN-рейке), чтобы через несколько лет можно было модернизировать систему без полной замены шкафа.
Автоматизация водоснабжения — это не волшебная таблетка, а инженерный инструмент. Как любой сложный инструмент, он требует грамотного применения.
Плюсы очевидны: экономия электроэнергии, стабильность подачи, защита оборудования, снижение эксплуатационных затрат и аварийности. Минусы реальны, но управляемы: начальные затраты окупаются, проблема квалификации персонала решается обучением и сервисным договором, а уязвимость электроники парируется резервированием и качественным проектным решением.
Главный вывод из нашей практики в «Электродизайн» (г. Новосибирск): автоматизация приносит проблемы только тогда, когда она сделана непродуманно, на дешевых компонентах и без учета реальных условий эксплуатации. Когда же проект выполнен профессионально — от аудита до наладки и обучения персонала — минусы отходят на второй план, а система начинает приносить чистую выгоду.
Мы предлагаем именно такой подход: проектирование и сборку шкафов, монтаж и наладку частотных приводов, диспетчеризацию и дальнейшее сопровождение. Если вы рассматриваете автоматизацию своего объекта водоснабжения — приезжайте, обсудим. Мы честно скажем, где автоматизация даст быстрый эффект, а где с ней лучше повременить.
ООО «Электродизайн» — честная автоматизация для реальной эксплуатации.
