Канализационные насосные станции, построенные 15, 20, а то и 30 лет назад, до сих пор несут свою службу в городах и поселках по всей стране. Они исправно работали десятилетиями — но время берет свое. Релейная автоматика изнашивается, датчики уровня «залипают», кабельные трассы ветшают, а о диспетчеризации и удаленном контроле в те годы никто и не думал. Итог: частые аварии, ночные выезды дежурных бригад, штрафы за переливы стоков и растущие эксплуатационные расходы.
Менять всю станцию целиком — дорого и не всегда возможно. Особенно если речь о железобетонном резервуаре, который еще прослужит десятки лет. Разумный выход — модернизация КНС: замена автоматики, насосного оборудования и системы передачи данных при сохранении строительной части.
Компания «Электродизайн» (г. Новосибирск) выполняет такие проекты. Мы заходим на старую КНС, где шкаф управления еще собран на реле и пускателях советского образца, а через несколько недель сдаем объект с современным контроллером, частотными приводами и диспетчеризацией на смартфоне диспетчера. В этой статье я расскажу, как проходит модернизация КНС, с какими сложностями мы сталкиваемся и какие решения применяем.
Есть несколько явных признаков того, что КНС пора обновлять.
Частые аварии и ложные срабатывания.
Старые поплавковые датчики залипают в жире, реле заедают, контакты подгорают. Дежурный электрик приезжает на объект по аварийному вызову, а проблема — в окислившемся контакте реле уровня. Станция исправна, автоматика «врет».
Отсутствие диспетчеризации.
Диспетчер узнает об аварии по телефону от жителей ближайшего дома, у которых стоки потекли в огород. Никакого онлайн-мониторинга, никакой истории событий. Причины аварий приходится восстанавливать по косвенным признакам.
Прямые пуски мощных насосов.
Старые шкафы реализуют прямой пуск от сети. Пусковые токи в 6–8 номиналов расшатывают обмотки двигателей, вызывают просадки напряжения в сети и гидроудары в напорных трубопроводах. Как следствие — частые ремонты насосов и порывы на трассах.
Высокое энергопотребление.
Без частотного регулирования насос всегда работает на номинальной мощности, даже если приток стоков минимален. Электроэнергия расходуется впустую.
Физический износ компонентов.
Изоляция кабелей трескается, контакты окисляются, корпуса шкафов ржавеют. Рано или поздно это приводит к короткому замыканию или поражению персонала электрическим током.
Отсутствие резервирования.
Один ввод питания, нет АВР. Отключили свет — КНС встала. Ручной ввод резерва — если электрик на месте и готов бежать с фонариком к рубильнику.
Если хотя бы два-три из этих симптомов присутствуют — модернизация не просто желательна, она необходима.
Модернизация — это не «срезать старый шкаф и повесить новый». Это проект, требующий понимания текущего состояния объекта.
Что мы обследуем при выезде на старую КНС:
Строительная часть.
Состояние приемного резервуара: трещины, протечки, целостность перекрытия. Если резервуар требует капитального ремонта, модернизация автоматики может быть лишь частью более масштабного проекта. Состояние люков, лестниц, площадок обслуживания (важно для безопасности при монтаже датчиков).
Гидравлическая часть.
Тип, количество, мощность и состояние насосов. Можно ли оставить существующие насосы, заменив только автоматику, или они настолько изношены, что требуют замены? Есть ли на насосах встроенная термозащита (позисторы) или придется реализовывать косвенную защиту по току? Состояние обратных клапанов, задвижек, напорных трубопроводов. Диаметр напорного коллектора — это важно для расчета гидравлики при переходе на частотное регулирование.
Электрическая часть.
Состояние существующего шкафа, кабельных трасс, питающих линий. Есть ли второй ввод? Есть ли контур заземления, и какое у него сопротивление? Качество питающего напряжения (делаем суточную запись анализатором). Состояние изоляции силовых кабелей (измеряем мегомметром).
Система измерения уровня.
Какие датчики стоят сейчас? В каком они состоянии? Можно ли их использовать как резервные при новой автоматике? Есть ли доступ для монтажа новых датчиков без осушения резервуара?
Условия эксплуатации.
Температурный режим в павильоне, влажность, наличие агрессивных газов (сероводород, метан — замеряем газоанализатором). Это влияет на выбор исполнения шкафа и необходимость взрывозащиты.
Режим работы КНС.
Суточный график притока стоков, пиковые нагрузки (ливни, паводки), частота пусков насосов в текущем режиме. Эти данные нужны для настройки алгоритмов и выбора режима работы (прямой пуск, УПП или ПЧ).
Результат этапа: технический отчет с дефектной ведомостью, рекомендациями по составу модернизации, оценкой стоимости и прогнозируемым эффектом.
Модернизация КНС редко ограничивается заменой одного компонента. Обычно мы предлагаем комплексное обновление по нескольким направлениям.
Направление 1: Замена шкафа управления.

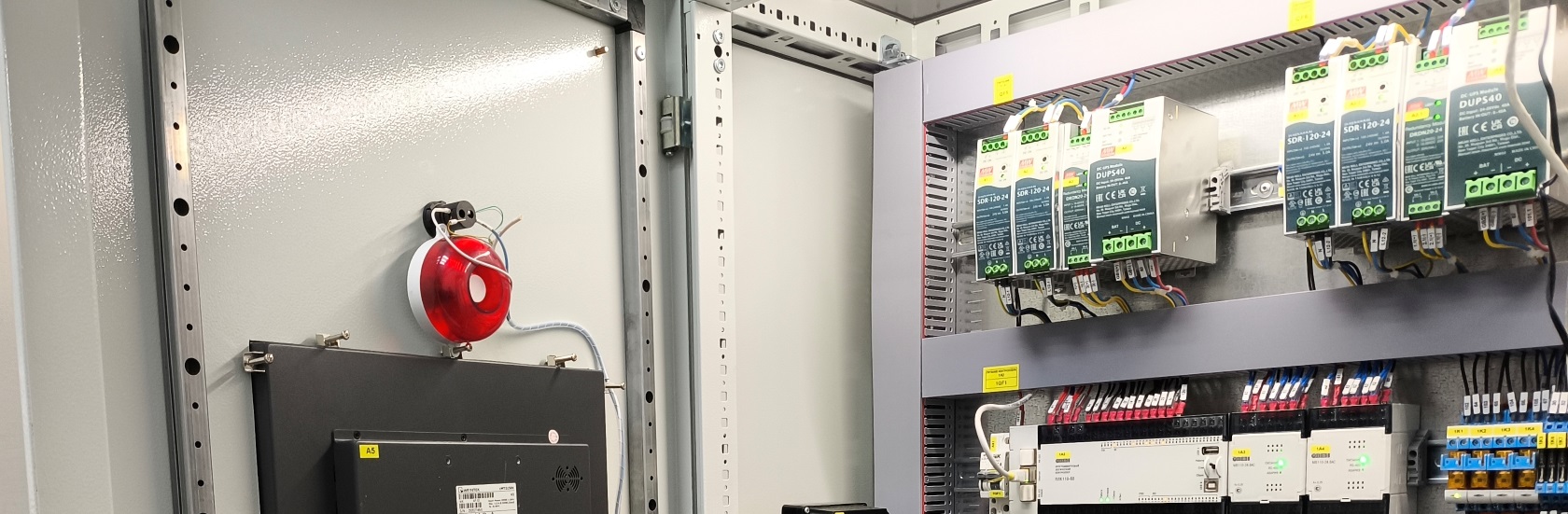

Это сердце модернизации. Старый шкаф на релейной логике демонтируется. На его место устанавливается современный шкаф на базе программируемого логического контроллера (ПЛК).
При сборке силовых электрощитов и щитов управления для модернизируемых КНС мы обязательно предусматриваем:
Антикоррозийное исполнение корпуса (порошковое покрытие или нержавейка).
Систему климат-контроля (обогреватель с термостатом, вентилятор с фильтром).
Два контура управления: автоматический (ПЛК) и ручной байпасный (тумблеры и кнопки), чтобы при отказе контроллера насосы можно было запустить напрямую.
Устройства защиты от импульсных перенапряжений (УЗИП) — старые сети часто «грязные», с бросками напряжения.
АВР (если есть два ввода или планируется подключение генератора).
Встроенный GSM-модем для аварийных оповещений.
Контроллер программируется под конкретный объект с учетом режима притока, количества и мощности насосов, требований к резервированию.
Направление 2: Внедрение частотно-регулируемого привода.
Если на КНС установлены мощные насосы (от 15 кВт и выше), работающие в старт-стопном режиме с частыми пусками, мы рекомендуем монтаж и наладку преобразователей частоты. Это дает несколько эффектов:
Плавный пуск без бросков тока и гидроударов.
Возможность регулировать производительность насоса по притоку — меньше пусков, экономия электроэнергии.
Продление ресурса двигателей и трубопроводов.
Реализация функции «разгон осадка» — кратковременный вывод на повышенные обороты для взмучивания донных отложений.
Важный нюанс: при работе от ПЧ для погружных насосов с длинным кабелем (более 30–50 метров) мы обязательно устанавливаем выходные моторные дроссели или синус-фильтры. Длинный кабель создает отраженные волны напряжения, способные пробить изоляцию обмоток. Старые двигатели с ослабленной изоляцией особенно уязвимы.
Направление 3: Замена датчиков уровня.
Старые поплавковые выключатели, которые залипают и требуют частой очистки, мы заменяем на современные решения.
Оптимальный выбор для модернизируемой КНС:
Основной датчик: радарный или ультразвуковой бесконтактный уровнемер. Не касается стоков, не забивается, выдает непрерывный сигнал 4–20 мА.
Резервный датчик: гидростатический уровнемер с фторопластовым покрытием мембраны или поплавковый выключатель аварийного уровня (простой и независимый от электроники).
Дублирование критически важно. Если основной датчик «зависнет», резервный предотвратит перелив.
Направление 4: Модернизация силовой части.
Замена старых изношенных кабелей, установка новой коммутационной аппаратуры (контакторы, мотор-автоматы), приведение заземления в соответствие с современными нормами. Если позволяют условия, мы прокладываем новые кабельные трассы в лотках или трубах.
Направление 5: Внедрение диспетчеризации.
Старая КНС была «черным ящиком». Новая, после модернизации, становится прозрачной. В рамках автоматизации и диспетчеризации инженерных систем мы подключаем КНС к единому пульту.
Диспетчер видит в реальном времени:
Уровень стоков в резервуаре.
Состояние насосов (работает, остановлен, авария).
Токи, наработку, количество пусков.
Наличие напряжения на вводах.
Температуру и влажность в шкафу.
При аварии (высокий уровень, отказ насоса, пропадание питания, открытие двери) диспетчер получает SMS или Telegram-уведомление. Может удаленно запустить или остановить насос, изменить уставку, квитировать аварию.
Одна из главных проблем модернизации КНС — станцию нельзя просто взять и выключить на неделю. Стоки продолжают поступать, остановка откачки приведет к переполнению резервуара и аварии. Мы решаем эту задачу тщательным планированием и поэтапным выполнением работ.
Этап 1: Подготовка в цехе.
Новый шкаф управления собирается и тестируется в нашем цехе полностью. Программа ПЛК отлаживается на стенде с имитацией всех сигналов. Это минимизирует время работы на объекте.
Этап 2: Монтаж при работающей станции.
По возможности, новый шкаф монтируется параллельно со старым. Прокладываются новые кабельные трассы, устанавливаются новые датчики. Старый шкаф продолжает управлять насосами.
Этап 3: Быстрое переключение.
Переключение со старого шкафа на новый производится в часы минимального притока (обычно ночью). Заранее готовятся все кабельные разделки. Бригада отключает старый шкаф, подключает новый, выполняет экспресс-проверку и запускает насосы. Время простоя КНС — от 30 минут до 2–3 часов, что допустимо при имеющемся объеме резервуара.
Этап 4: Пусконаладка и проверка.
В течение нескольких дней после переключения мы находимся в режиме опытной эксплуатации. Наблюдаем за работой системы в реальных условиях, корректируем уставки, проверяем все аварийные сценарии.
Экономия электроэнергии: 20–35% за счет внедрения частотного регулирования и оптимизации алгоритмов пуска/останова. Насос не молотит на полную мощность, когда приток мал.
Снижение аварийных выездов: в 3–5 раз. Диспетчер видит состояние станции онлайн, а предиктивная диагностика позволяет выявить проблему до того, как она станет аварией. Ложные выезды из-за «залипшего» поплавка исключены.
Увеличение межремонтного интервала насосов: на 30–50%. Плавные пуски, отсутствие гидроударов, контроль количества пусков в час, своевременное выявление отклонений по току и вибрации.
Снижение риска штрафов за перелив стоков. Многоуровневая защита, дублирование датчиков, немедленное оповещение диспетчера об аварийно-высоком уровне, предиктивный каскадный пуск при резком росте притока.
Прозрачность и управляемость. Руководитель или главный инженер в любой момент может посмотреть на смартфоне, что происходит на КНС: работает ли насос, какой уровень, нет ли аварий.
Ошибка 1: «Поставим новый шкаф, а кабели оставим старые».
Старая изоляция может не выдержать возросших требований (особенно при установке ПЧ, где возникают высокочастотные перенапряжения). Мы всегда оцениваем состояние кабелей и, если они вызывают сомнения, включаем замену в проект.
Ошибка 2: «Частотник на любой насос».
Если насос старый, с ослабленной изоляцией, без встроенной термозащиты, работа от ПЧ может ускорить его выход из строя из-за гармонического нагрева и перенапряжений. Мы оцениваем состояние двигателей и, при необходимости, рекомендуем их замену или капитальный ремонт перед установкой ПЧ. Либо применяем щадящие режимы с обязательной установкой моторных дросселей.
Ошибка 3: «Диспетчеризация потом, датчики потом, АВР потом — давайте просто шкаф».
Модернизация «кусочками» приводит к тому, что система не раскрывает свой потенциал. Новый контроллер без диспетчеризации — это как смартфон без интернета: работает, но половина функций бесполезна. Мы всегда предлагаем комплексное решение и объясняем заказчику, какой эффект дает каждый компонент.
Ошибка 4: «Настроим и уедем».
После модернизации режим работы КНС может измениться. Меньше пусков, другие обороты, другие рабочие точки насосов. Мы обязательно ведем опытную эксплуатацию и удаленный мониторинг в течение нескольких недель после сдачи. Если видим, что настройки требуют корректировки — выезжаем или делаем это удаленно.
Модернизация КНС — это не просто замена старого железного ящика на новый. Это комплексный проект, который меняет саму философию эксплуатации станции. Из «черного ящика», который живет своей жизнью и пугает авариями, КНС превращается в управляемый, предсказуемый и экономичный объект.
Компания «Электродизайн» в Новосибирске выполняет такие проекты «под ключ». Мы берем на себя всё: обследование, проект, сборку нового шкафа управления, монтаж и наладку преобразователей частоты, замену датчиков, прокладку кабельных трасс, диспетчеризацию и обучение персонала. Мы понимаем специфику работы на действующих объектах и умеем минимизировать время перерывов в откачке.
Если ваша КНС морально и физически устарела, но строительная часть еще послужит — не ждите крупной аварии. Модернизация обходится значительно дешевле, чем ликвидация последствий перелива стоков.
Компания «Электродизайн» — модернизация КНС с умом и без остановок.
