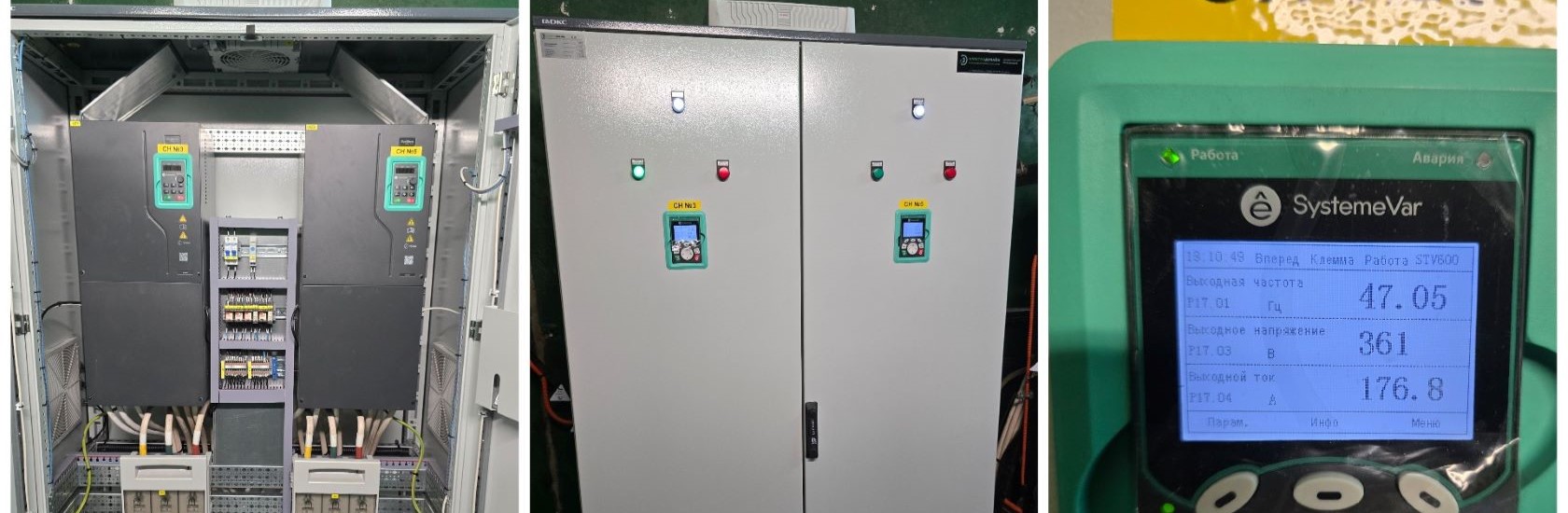

Шкафы управления и автоматики для насосных станций

Автор: Саваткин Артём

Шкаф управления и автоматики — это центральный элемент любой насосной станции. Именно здесь «живет» интеллект системы: контроллеры, реле, преобразователи частоты, средства защиты и коммутации. От того, насколько грамотно спроектирован, собран и запрограммирован шкаф, зависит надежность работы насосов, энергоэффективность станции, безопасность персонала и, в конечном счете, бесперебойность водоснабжения или водоотведения.

Многие представляют шкаф управления как «ящик с кнопками». В действительности это сложное инженерное изделие, которое должно учитывать множество факторов: мощность насосов, условия окружающей среды, требования к автоматизации, необходимость диспетчеризации, правила электробезопасности и многое другое.

В данной статье мы подробно рассмотрим:

• назначение и функции шкафов управления насосными станциями;

• классификацию шкафов (по месту установки, по типу управления, по составу оборудования);

• состав и внутреннее устройство шкафа;

• особенности выбора компонентов;

• требования к конструкции и степени защиты;

• схемные решения (прямой пуск, звезда-треугольник, частотный привод);

• режимы управления (ручной, автоматический, телемеханический);

• вопросы безопасности и резервирования;

• современные тенденции в построении шкафов управления.

Материал ориентирован на специалистов в области автоматизации, проектировщиков, а также на руководителей предприятий, эксплуатирующих насосные станции.

Глава 1. Назначение и функции шкафа управления насосной станции

1.1. Основное назначение

Шкаф управления насосной станцией предназначен для:

• Управления насосами — включение, отключение, изменение скорости (при наличии частотных преобразователей), чередование, резервирование.

• Защиты насосов — от перегрузки, короткого замыкания, «сухого хода», гидроударов, перегрева, потери фазы.

• Контроля параметров — давления, уровня, расхода, тока, температуры.

• Сигнализации — оповещение персонала об аварийных режимах (свет, звук, удаленные уведомления).

• Диспетчеризации — передача данных на верхний уровень управления (SCADA, пульт диспетчера).

• Обеспечения безопасности — защита персонала от поражения электрическим током, блокировки при открытии дверей.

1.2. Ключевые функции современного шкафа

• Автоматическое управление по давлению (поддержание постоянного давления в сети) или по уровню (включение/выключение при достижении заданных уровней в резервуаре).

• Частотное регулирование — плавное изменение производительности насоса, энергосбережение, снижение гидроударов.

• Чередование насосов — автоматическая смена рабочего насоса для равномерного износа.

• Резервирование — автоматическое включение резервного насоса при отказе рабочего.

• Защита от «сухого хода» — отключение насоса при отсутствии воды.

• Контроль тока и температуры — защита от перегрузки и перегрева.

• Учет наработки — счетчик моточасов каждого насоса для планирования ремонтов.

• Удаленный доступ — возможность контроля и управления через интернет/сотовую связь.

Глава 2. Классификация шкафов управления для насосных станций

2.1. По месту установки

Шкафы для установки внутри помещения (сухие, отапливаемые)

• Степень защиты IP31–IP54.

• Корпус из стали с порошковым покрытием или пластика.

• Не требуется обогрев (при положительной температуре).

• Самый распространенный тип для насосных станций, расположенных в отдельном здании или помещении.

Шкафы для установки на улице (наружные)

• Степень защиты IP54–IP66 (пыленепроницаемые, защита от струй воды).

• Корпус с двойными дверцами, уплотнениями, герметичными кабельными вводами.

• Обязателен обогрев (терморегулятор + нагреватель) для предотвращения конденсата при перепадах температур.

• Вентиляция (фильтр-вентилятор) для отвода тепла летом.

• Антивандальное исполнение (замки, усиленные петли).

Шкафы для установки во взрывоопасных зонах

• Исполнение Ex d (взрывонепроницаемая оболочка) или Ex e (повышенная надежность).

• Применяются на насосных станциях, перекачивающих легковоспламеняющиеся жидкости, а также на КНС с высоким содержанием метана или сероводорода.

• Значительно дороже обычных.

2.2. По типу управления насосами

Шкафы прямого пуска (DOL — Direct On Line)

• Самый простой тип. Насос включается напрямую в сеть через контактор.

• Пусковой ток в 5–7 раз выше номинального (удар по сети, гидроудар).

• Применяется для маломощных насосов (до 7–10 кВт) или когда частые пуски не требуются.

Шкафы с переключением «звезда-треугольник» (Star-Delta)

• Снижает пусковой ток до 2–3 номинальных.

• Используется для насосов мощностью от 10 до 75 кВт.

• Требует шести выводов от двигателя.

• Не обеспечивает плавной остановки (гидроудар сохраняется).

Шкафы с мягким пускателем (Soft Starter)

• Плавное нарастание напряжения при пуске, плавное снижение при останове.

• Пусковой ток — 2–3 номинальных, гидроудары снижены.

• Компактнее частотного преобразователя, дешевле.

• Не регулирует скорость насоса (только пуск/останов).

Шкафы с частотным преобразователем (ПЧ, VFD)

• Полное регулирование скорости вращения насоса.

• Пусковой ток — не выше номинального, гидроудары отсутствуют.

• Энергосбережение (насос работает ровно с той производительностью, которая нужна).

• Поддержание постоянного давления (PID-регулятор встроен в ПЧ).

• Применяется для насосов мощностью от 1,5 до 200 кВт и более.

• Основной тип для современных энергоэффективных насосных станций.

2.3. По степени автоматизации

Шкафы ручного управления

• Только кнопки «Пуск/Стоп» для каждого насоса.

• Защита — тепловые реле, автоматические выключатели.

• Отсутствие автоматики по давлению/уровню.

• Применяются на малых станциях с постоянным присутствием оператора.

Шкафы с локальной автоматикой (без ПЛК)

• Управление по реле давления или поплавковым выключателям.

• Простые алгоритмы (включение при падении давления, выключение при росте).

• Нет гибкости, нет диспетчеризации.

Шкафы с программируемым контроллером (ПЛК)

• Полноценная автоматика со сложными алгоритмами (чередование, резервирование, защита от частых пусков, работа по времени суток).

• Панель оператора (HMI) для отображения параметров и изменения уставок.

• Возможность диспетчеризации (передача данных на верхний уровень).

2.4. По количеству управляемых насосов

• На 1 насос — для малых станций (скважина, дренаж).

• На 2 насоса — самый распространенный вариант (рабочий + резервный, или два рабочих с чередованием).

• На 3 и более насосов — для крупных станций (многоступенчатое управление, параллельная работа).

Глава 3. Состав и внутреннее устройство шкафа управления

Типовой шкаф управления насосной станцией включает следующие компоненты.

3.1. Вводно-распределительная часть

3.2. Силовая часть

3.3. Управляющая часть

3.4. Часть контроля и сигнализации

3.5. Вспомогательная часть

Глава 4. Особенности выбора компонентов

4.1. Выбор контроллера (ПЛК)

• Количество входов-выходов (с запасом 20–30% на будущее).

• Наличие аналоговых входов (для датчиков давления, уровня, расхода) — обычно 4–20 мА.

• Наличие аналоговых выходов (для управления частотными преобразователями) — 0–10 В или 4–20 мА.

• Поддержка протоколов связи (Modbus RTU, Modbus TCP, Profinet) для связи с ПЧ и SCADA.

• Наличие встроенного Ethernet-порта для диспетчеризации.

• Рабочий диапазон температур (для уличных шкафов — до -20°C).

Рекомендация: для большинства насосных станций подходят контроллеры средней ценовой категории с 20–40 дискретными входами, 10–20 дискретными выходами, 4–8 аналоговыми входами, 2–4 аналоговыми выходами.

4.2. Выбор частотного преобразователя

• Мощность (должна соответствовать мощности насоса, лучше с запасом 20–30%).

• Встроенный PID-регулятор (для поддержания давления без внешнего контроллера).

• Защита от гидроударов (настраиваемое время разгона/торможения).

• «Спящий режим» (останов при малом расходе с периодическим «пробуждением»).

• Электромагнитная совместимость (фильтры для снижения помех).

• Интерфейс связи (Modbus RTU — минимальное требование).

4.3. Выбор датчиков (подключаемых к шкафу)

• Давление: 4–20 мА, диапазон с запасом 20–30% от максимального рабочего давления.

• Уровень: аналоговый (4–20 мА), ультразвуковой или гидростатический.

• Расход: электромагнитный или ультразвуковой, с импульсным или аналоговым выходом.

• Ток: трансформаторы тока (5А на вторичной обмотке).

4.4. Выбор контакторов и пускателей

• Номинальный ток не менее номинального тока насоса (лучше с запасом 20–30%).

• Категория применения AC-3 (для управления асинхронными двигателями).

• С вспомогательными контактами (для сигнализации состояния).

Глава 5. Требования к конструкции и степени защиты

5.1. Корпус шкафа

Материал:

• Сталь с порошковым покрытием — наиболее распространен, прочен, доступен по цене.

• Нержавеющая сталь — для агрессивных сред (КНС, химические производства).

• Пластик (поликарбонат, полиэстер) — для малых шкафов, легкий, не ржавеет.

Степень защиты (IP):

• IP31 — для сухих помещений (защита от твердых частиц >2,5 мм, защита от вертикальных капель).

• IP54 — для влажных помещений (защита от пыли, защита от брызг воды).

• IP65 — для улицы (полная пыленепроницаемость, защита от струй воды).

Дополнительно:

• Двойные дверцы (для уличных шкафов) — внутренняя с панелью управления, наружная — защитная.

• Замки (для предотвращения несанкционированного доступа).

• Уплотнители на дверцах (для IP54 и выше).

5.2. Компоновка внутри шкафа

• Разделение по функциональным зонам: силовая часть (контакторы, ПЧ) отдельно от слаботочной (контроллер, датчики) для снижения помех.

• Маркировка каждого компонента и каждого провода (обязательное требование для обслуживания).

• Вентиляция: при наличии ПЧ мощностью более 5 кВт — принудительная вентиляция (фильтр-вентилятор). Для уличных шкафов — вентиляция + обогрев.

• Обогрев: терморегулятор (включается при +5°C) и нагреватель (50–200 Вт) для уличных шкафов.

5.3. Кабельные вводы

• Сальники (кабельные вводы) с соответствующей степенью защиты (IP54, IP65).

• Раздельный ввод силовых и сигнальных кабелей (через разные отверстия или с перегородками).

• Запасные сальники (для будущего расширения).

Глава 6. Схемные решения и режимы управления

6.1. Схема прямого пуска (DOL)

Самая простая схема. Насос подключается к сети через контактор. Пуск — нажатием кнопки «Пуск», останов — «Стоп». Защита — тепловое реле (от перегрузки) и автоматический выключатель (от КЗ).

Применение: маломощные насосы (до 7 кВт), нечастые пуски.

6.2. Схема с частотным преобразователем (ПЧ)

Сеть → автоматический выключатель → фильтр (опционально) → ПЧ → насос. Управление ПЧ — аналоговым сигналом 4–20 мА от контроллера или встроенным PID-регулятором. Обратная связь по давлению — от датчика давления 4–20 мА.

Режимы:

• Ручной: задание частоты с панели ПЧ или с потенциометра на двери шкафа.

• Автоматический: ПЧ сам поддерживает заданное давление (или уровень) по сигналу датчика.

• Дистанционный: частота задается с верхнего уровня (SCADA, диспетчерский пульт).

6.3. Комбинированная схема (ПЧ + прямой пуск)

Для станций с большим диапазоном расходов: один насос работает на ПЧ (регулируемый), второй (и третий) включаются напрямую при максимальном расходе.

Алгоритм:

• При малом расходе — только насос на ПЧ, частота снижена.

• При увеличении расхода частота ПЧ растет до номинальной.

• Если расхода все еще не хватает — включается насос №2 (прямой пуск), ПЧ продолжает работать.

• При снижении расхода — сначала отключается насос №2, затем снижается частота ПЧ.

6.4. Режимы управления шкафа

Переключатель «Режим» (на двери шкафа) обычно имеет три положения:

«Ручной»

• Управление насосами — кнопками «Пуск/Стоп» на двери шкафа.

• Автоматика (по давлению/уровню) отключена.

• Используется при наладке, ремонте, аварийных ситуациях.

«Автоматический»

• Насосы управляются автоматически по давлению или уровню.

• Основной рабочий режим.

«Отключено» (или «Ноль»)

• Все насосы отключены, управление заблокировано.

• Используется при техническом обслуживании.

Глава 7. Безопасность и резервирование

7.1. Электробезопасность

• Заземление корпуса шкафа и всех металлических частей (шинка РЕ).

• УЗО на цепях розеток и освещения (дифференциальный ток 30 мА).

• Блокировка двери — отключение питания при открытии (для мощных шкафов).

• Предупреждающие надписи («Высокое напряжение», «Перед открытием отключить питание»).

7.2. Резервирование питания

• ИБП для контроллера и датчиков (время автономной работы — от 1 до 24 часов).

• Два независимых ввода питания (АВР) — для критичных станций.

• Резервирование насосов (рабочий + резервный).

7.3. Резервирование управления

• Дублирующие датчики давления (основной и резервный).

• Возможность ручного управления в обход ПЛК (переключатель «Автомат/Ручной» с прямым пуском).

Глава 8. Диспетчеризация и удаленный доступ

Современный шкаф управления насосной станцией должен быть готов к интеграции в систему диспетчеризации.

Какие данные передаются:

• Давление, расход, уровень (текущие значения).

• Состояние насосов (работает, остановлен, авария).

• Токи двигателей, температура.

• Наработка в часах, количество включений.

Как это реализуется:

• ПЛК собирает данные и передает их по Modbus TCP (Ethernet) или через GSM-модем (4G).

• На диспетчерском пункте установлена SCADA-система, которая отображает параметры всех станций.

• При аварии SCADA отправляет SMS или push-уведомление ответственному лицу.

Опционально: удаленное управление (включение/отключение насосов, изменение уставок) через защищенное соединение (VPN).

Глава 9. Современные тенденции

9.1. Компактные шкафы со встроенным ПЛК и ПЧ

Производители предлагают интегрированные решения: ПЛК + ПЧ + панель оператора в одном корпусе. Уменьшает размеры шкафа, упрощает программирование.

9.2. Энергоэффективные алгоритмы

• «Спящий режим» — отключение насоса при малом расходе.

• Автоматическое снижение давления в ночное время.

• Оптимизация количества работающих насосов.

9.3. Предиктивная диагностика

Контроллер анализирует тренды тока, вибрации, температуры и предсказывает отказ насоса за дни до его наступления.

9.4. Беспроводные датчики

Уменьшают объем кабельных работ при модернизации. Датчики давления, уровня передают данные по радиоканалу в шкаф.

Глава 10. Типичные ошибки при выборе и эксплуатации

Заключение

Шкаф управления и автоматики — это не просто «коробка с кнопками», а сложное инженерное изделие, от качества которого напрямую зависит надежность и эффективность насосной станции. Правильно спроектированный шкаф:

• обеспечивает защиту насосов от всех возможных аварийных режимов;

• управляет насосами оптимальным образом (энергосбережение, чередование, резервирование);

• предоставляет оператору удобный интерфейс (HMI) для контроля и изменения уставок;

• интегрируется в систему диспетчеризации (удаленный контроль и управление);

• безопасен для персонала и долговечен в эксплуатации.

При выборе шкафа необходимо учитывать: тип насосной станции (водоснабжение, водоотведение, отопление), мощность насосов, условия установки (помещение или улица), требуемую степень автоматизации, необходимость диспетчеризации.

Компания «Электродизайн» проектирует, изготавливает и программирует шкафы управления и автоматики для насосных станций любых типов и мощностей. Мы используем только проверенные компоненты, соблюдаем стандарты монтажа, обеспечиваем полную документацию и сервисное сопровождение.
