Автор: Лаврентьев Кирил
В современном мире промышленность невозможно представить без автоматизации. Если вы зайдете на современный завод или электростанцию, вы не увидите толп рабочих, крутящих вентили и следящих за стрелочными приборами. Вместо этого вы увидите операторские, уставленные мониторами, и редких специалистов в цехах, контролирующих работу «умных» машин.
Сердцем и мозгом этого технологического процесса является АСУ ТП — Автоматизированная Система Управления Технологическим Процессом.
В этой статье мы подробно разберем, что скрывается за этой аббревиатурой, из чего состоит система, какие задачи она решает и, самое главное, — из каких этапов складывается путь от пустого цеха до полностью автоматизированного производства «под ключ».
Представьте, что вы управляете огромным кораблем. Раньше вам нужно было бы самому бегать в машинное отделение, крутить вентили подачи топлива, следить за давлением пара вручную, выкрикивать команды в рупор. Это медленно, опасно и требует огромной команды.
АСУ ТП — это современная капитанская рубка вашего корабля (производства). Вы сидите в кресле перед панелью приборов, а за вас всю «грязную» работу делают автоматика и роботы:
Датчики — это ваши глаза и уши, они видят давление, температуру, расход.
Контроллеры (ПЛК) — это мозг, который принимает решения по заложенной программе.
Исполнительные механизмы — это руки, которые открывают клапаны, включают насосы или двигатели.
Официальное определение:
АСУ ТП — это человеко-машинная система, обеспечивающая автоматизированный сбор и обработку информации, необходимой для оптимизации управления технологическим объектом в соответствии с принятым критерием.
Ключевое слово здесь — «автоматизированная», а не «автоматическая». Это значит, что участие человека (технолога-оператора) сохраняется, но ему отводятся функции контроля, принятия стратегических решений и вмешательства в нештатных ситуациях, а рутинное управление берет на себя техника.
Зачем предприятию тратить миллионы на внедрение АСУ ТП? Ответ прост: для повышения эффективности производства. Это достигается за счет:
Увеличение производительности: Оборудование работает быстрее и слаженнее, сокращаются простои.
Стабилизация качества продукции: Автоматика исключает влияние человеческого фактора (усталость, невнимательность) и жестко выдерживает технологический регламент.
Энергоэффективность и ресурсосбережение: Система точно дозирует сырье и энергию, не допуская перерасхода. Например, регулирует работу двигателя в зависимости от реальной нагрузки, экономя до 50% электроэнергии.
Безопасность: АСУ ТП контролирует тысячи параметров и может мгновенно остановить процесс при аварийной ситуации, защищая людей и оборудование.
Прозрачность и управляемость: Руководство в любой момент может увидеть, что происходит на производстве, какие есть узкие места и запасы.
Снижение затрат на персонал: Сложные производства требуют меньше людей для непосредственного управления.
Любая современная АСУ ТП строится по иерархическому принципу и состоит из трех четко разделенных уровней.
Это «органы чувств» и «мышцы» системы. Оборудование, которое находится непосредственно в цехе, в агрессивной среде, рядом с трубами и станками.
Датчики (сенсоры): Преобразуют физические величины (давление, температуру, расход, уровень, вибрацию, положение) в электрический сигнал.
Примеры: Датчик давления в трубопроводе, термопара в печи, расходомер на линии подачи топлива, концевой выключатель на воротах.
Исполнительные устройства: Получают команду от системы управления и совершают полезное действие.
Примеры: Электрический привод задвижки, пускатель двигателя, частотный преобразователь (регулирует скорость вращения насоса), пневматический клапан.
Это «спинной мозг» системы. Здесь происходит обработка сигналов с датчиков и принятие решений по жестким алгоритмам.
Программируемые логические контроллеры (ПЛК): Промышленные компьютеры, работающие в режиме реального времени. Они опрашивают датчики сотни раз в секунду, выполняют программу (например, «если давление выше 10 атмосфер, открыть клапан») и выдают команды исполнительным устройствам.
Удаленные модули ввода/вывода: Используются, когда нужно собрать сигналы с большого количества датчиков, расположенных далеко друг от друга. Они собирают данные и передают их по цифровой сети (полевой шине) на центральный контроллер.
Это «кора головного мозга», интерфейс взаимодействия человека и машины (HMI — Human-Machine Interface).
SCADA-система (Supervisory Control And Data Acquisition): Программный комплекс, установленный на компьютерах операторов. Это «лицо» АСУ ТП.
Что видит оператор: Цветные мнемосхемы, на которых изображен технологический процесс (трубы, насосы, емкости). Они анимированы: насос крутится, если включен, труба зеленеет, если температура в норме, и краснеет при аварии. Отображаются графики (тренды) параметров, архивы событий.
Что может делать оператор: Изменять уставки (например, задать новую температуру), включать и отключать механизмы вручную (при необходимости), видеть аварийные сообщения и подтверждать их.
Создание АСУ ТП — это сложный комплексный проект, который не сводится к простой покупке и установке оборудования. Это путь от идеи до работающей системы. Компания-интегратор (как мы) выполняет следующие этапы:
Что делаем: Инженеры выезжают на объект или изучают документацию заказчика. Проводится анализ технологического процесса, существующей системы управления (если она есть), целей модернизации.
Результат: Техническое заключение, выявление «узких мест», формирование предварительного Технического Задания (ТЗ). Понимание, какие датчики нужны, сколько их, какие алгоритмы потребуются.
Самый важный этап, от качества которого зависит 90% успеха.
Что делаем:
Разработка функциональной схемы автоматизации: Определяем, где ставить датчики и регуляторы.
Разработка принципиальных электрических схем: Рисуем, как будут соединяться контроллеры, датчики и исполнительные механизмы. Это «кровеносная система» проекта.
Разработка щитов управления: Проектируем компоновку шкафов: где стоят автоматы, контроллеры, блоки питания. Это «скелет» системы.
Разработка программного обеспечения (алгоритмов): Описываем логику будущей работы системы на языке технологов и программистов (часто с использованием стандартов IEC 61131-3).
Результат: Полный комплект проектной документации, по которому можно собирать оборудование и вести монтаж.
Параллельно с заказом оборудования начинается программирование.
Что делаем:
Программирование ПЛК: Пишем код на одном из языков (Ladder Diagram — релейные схемы, Function Block Diagram, Structured Text), который будет крутиться в контроллере. Этот код знает, как управлять процессом.
Разработка SCADA (визуализации): Рисуем интерфейс оператора. Создаем мнемосхемы, тренды, отчеты, систему аварийных сообщений. Делаем так, чтобы оператору было удобно и понятно.
Результат: Готовая программа, которая может быть загружена в контроллер.

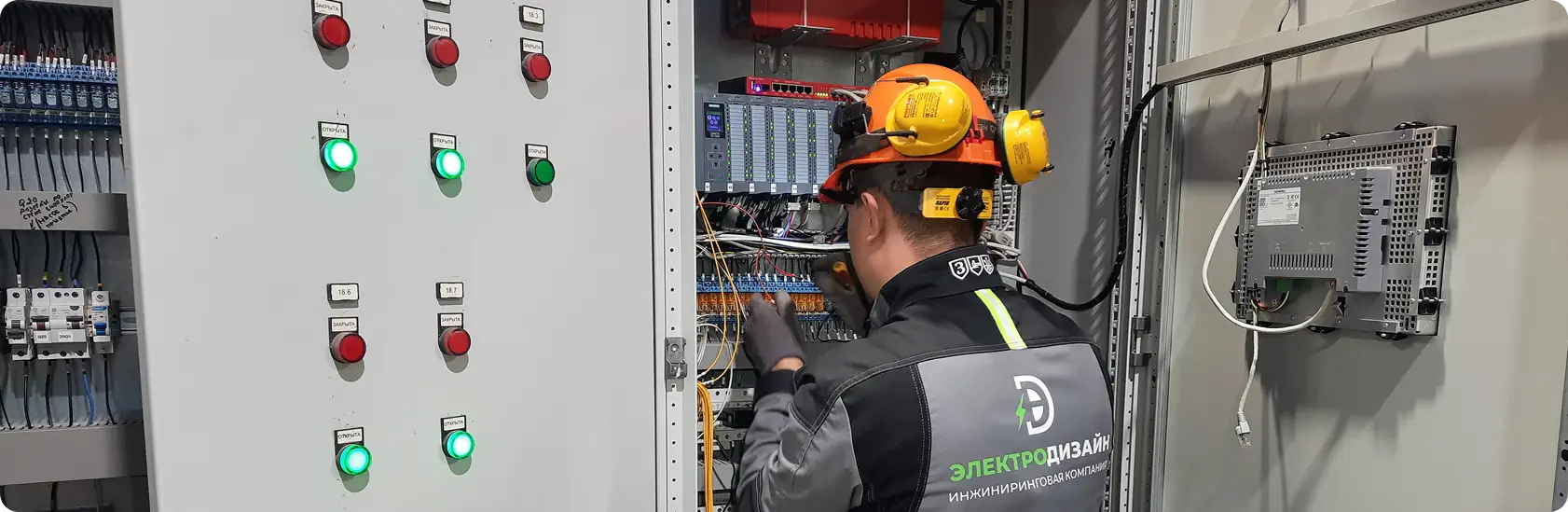

На основе разработанных электрических схем в цехе собираются шкафы управления.
Что делаем: Монтаж автоматических выключателей, контроллеров, реле, клеммников, частотных преобразователей в шкафы. Прокладка проводов, маркировка. Проводим контроль качества и тестирование.
Результат: Готовые шкафы управления, упакованные и готовые к отправке на объект.
Работы непосредственно на объекте заказчика.
Что делаем:
Установка шкафов управления (в электрощитовых или непосредственно в цехе).
Прокладка кабельных трасс и кабелей (сигнальных и силовых).
Установка датчиков и исполнительных механизмов на технологическом оборудовании.
Подключение кабелей к щитам и датчикам.
Результат: Смонтированная «железная» часть системы, но пока «мертвая».
Самый волнительный этап, когда система оживает.
Что делаем:
Проверка монтажа: Прозвонка кабелей, проверка правильности подключения («прозвонка»).
Загрузка программного обеспечения: Закачиваем в контроллеры написанные программы, настраиваем SCADA на сервере.
Индивидуальные испытания: Проверяем работу каждого датчика и каждого исполнительного механизма отдельно. Крутится ли вентиль? Приходит ли сигнал от манометра?
Комплексные испытания: Запускаем всю систему в работу. Проверяем алгоритмы: если уровень в баке достигнет отметки Х, включится ли насос? Сработает ли аварийная защита? Регулируем ПИД-регуляторы.
Результат: Система работает в автоматическом режиме в соответствии с ТЗ.
Финал проекта.
Что делаем:
Сдача системы заказчику.
Подписание актов ввода в промышленную эксплуатацию.
Обучение персонала: Проводим тренинги для операторов (как работать с новой SCADA-системой) и для обслуживающего персонала (слесарей КИПиА), рассказываем об устройстве системы, регламенте обслуживания.
Передача полной исполнительной документации (схемы, паспорта, инструкции).
Мы не бросаем клиента после сдачи объекта. Осуществляем поддержку, выезды по гарантийным вызовам, консультации, а в дальнейшем — модернизацию и расширение системы.
Чтобы было совсем понятно, рассмотрим простой пример автоматизации насосной станции водоснабжения.
До внедрения АСУ ТП: Слесарь приходит на станцию, смотрит на манометр, если давление упало (в час пик все открыли краны), идет и вручную включает второй насос. Ночью, когда давление и так высокое, насосы работают вхолостую, «гоняя» воду по кругу, тратя электричество.
После внедрения АСУ ТП:
Датчик давления на выходе станции постоянно передает сигнал в контроллер.
В контроллере заложена программа: «Поддерживать давление в трубе 4 атмосферы».
Контроллер видит, что давление упало до 3,8. Он подает команду на частотный преобразователь, увеличивая обороты работающего насоса.
Если один насос на максимальных оборотах не справляется, контроллер плавно запускает второй.
Ночью давление растет — контроллер снижает обороты насосов или отключает один из них, экономя электричество.
Оператор сидит в теплой диспетчерской и видит на мониторе (SCADA) весь процесс. Если насос перегреется, система сама его остановит и выдаст на экран аварийное сообщение.
Системы классифицируют по разным признакам:
По уровню управления: Локальные (управление одной установкой) и интегрированные (управление цехом, заводом).
По отраслям: АСУ ТП в энергетике, нефтегазовой отрасли, химической промышленности, водоснабжении (наше направление), пищевой промышленности и т.д.
По распределению: Централизованные (один мощный контроллер) и распределенные (много контроллеров, соединенных сетью).
АСУ ТП — это сложная, многокомпонентная система, которая требует профессионального подхода на всех этапах создания: от первой инженерной мысли до последней строчки кода и затянутой гайки. Нельзя купить АСУ ТП в коробке. Ее нужно спроектировать, собрать и настроить под конкретное производство.
Наша компания обладает всеми необходимыми компетенциями и лицензиями для выполнения полного цикла работ по автоматизации технологических процессов. Мы берем на себя ответственность за то, чтобы ваше оборудование работало эффективно, надежно и прибыльно.
Если вы планируете модернизацию производства или строительство нового объекта с «нуля» — свяжитесь с нами. Наши инженеры проведут аудит и предложат оптимальное решение.
