Руководители промышленных предприятий всё чаще приходят к пониманию: «лоскутная» автоматизация, когда в одном цехе стоит контроллер одного бренда, в другом — другого, а диспетчерская вообще не знает, что происходит на объекте, — это тупиковый путь. Будущее за комплексным подходом, когда все инженерные системы предприятия связаны единой логикой управления.
Но как именно выглядит этот процесс на практике? Из каких этапов он состоит и где чаще всего возникают «подводные камни»? Компания «Электродизайн», работающая на рынке Новосибирска и Сибирского региона, прошла этот путь десятки раз. В данной статье мы пошагово разберем, как происходит комплексная автоматизация предприятия — от первого визита инженера до сдачи системы в эксплуатацию.
Комплексная автоматизация не начинается с закупки оборудования. Она начинается с вопроса «Что мы имеем сейчас?». Наши инженеры выезжают на объект и проводят тщательный аудит существующей инфраструктуры.
Что включает предпроектное обследование:
Инвентаризация оборудования. Мы фиксируем типы установленных насосов, вентиляторов, компрессоров, их мощность, год выпуска, износ механической части. Это необходимо для понимания, можно ли цеплять к старому двигателю современный преобразователь частоты, или проще заменить агрегат целиком.
Замеры электрических параметров. С помощью анализаторов качества электроэнергии мы в течение нескольких суток записываем профиль нагрузки, провалы напряжения, уровень гармоник в сети. Без этих данных разработка щитов — гадание.
Анализ технологического режима. Как часто запускается насос? Есть ли гидроудары при пуске? Как колеблется давление в сети в часы пик? Ответы на эти вопросы лягут в основу алгоритмов будущей автоматики.
Уже на этом этапе мы можем оценить потенциал экономии. В 90% случаев внедрение монтажа и наладки преобразователей частоты на насосных станциях дает снижение энергопотребления на 20–40% в сравнении с дроссельным регулированием. Заказчик получает технический отчет с расчетом прогнозируемой окупаемости — еще до того, как потратит первый рубль на оборудование.
Собрав данные, мы переходим к созданию проектной документации. Этот этап — фундамент всего проекта. Ошибка, допущенная на бумаге, выливается в сотни тысяч рублей переделок на стройплощадке.
Разработка принципиальных схем и спецификаций:
Наши проектировщики разрабатывают несколько слоев документации:
Структурная схема. Отображает иерархию системы: от первичных датчиков на трубах и воздуховодах до автоматизированного рабочего места диспетчера.
Принципиальные электрические схемы. Каждая цепь каждого шкафа прорисовывается детально, с указанием марок автоматов, сечения проводов и настроек реле.
Схемы внешних соединений. Трассировка кабельных линий от шкафов к датчикам и исполнительным механизмам.
Ключевая особенность проектирования в «Электродизайн»:
Мы проектируем систему так, чтобы исключить единую точку отказа. Это значит, что наши щиты управления для насосных станций водоснабжения всегда содержат два контура: автоматический (через ПЛК) и ручной байпасный. Если контроллер выйдет из строя глубокой ночью, дежурный персонал переводит тумблер в положение «Ручное» и запускает насос напрямую, дожидаясь утреннего прихода сервисной службы. Такая архитектура — не избыточность, а разумная предусмотрительность для сибирских реалий, где остановка котельной или водозабора на морозе категорически недопустима.
Проект утвержден — начинается производство. Мы располагаем собственным сборочным цехом, что дает нам полный контроль над качеством и сроками.
Процесс сборки силовых электрощитов и щитов управления у нас построен по принципу конвейера, но с индивидуальным подходом к каждому изделию:
Раскладка и монтаж. На специально раскроенный монтажный щит устанавливаются корпуса автоматических выключателей, контакторов, реле. Силовые кабели прокладываются строго отдельно от контрольных цепей, чтобы избежать наводок. Каждый провод маркируется с обоих концов — это многократно ускоряет последующий монтаж и поиск неисправностей в будущем.

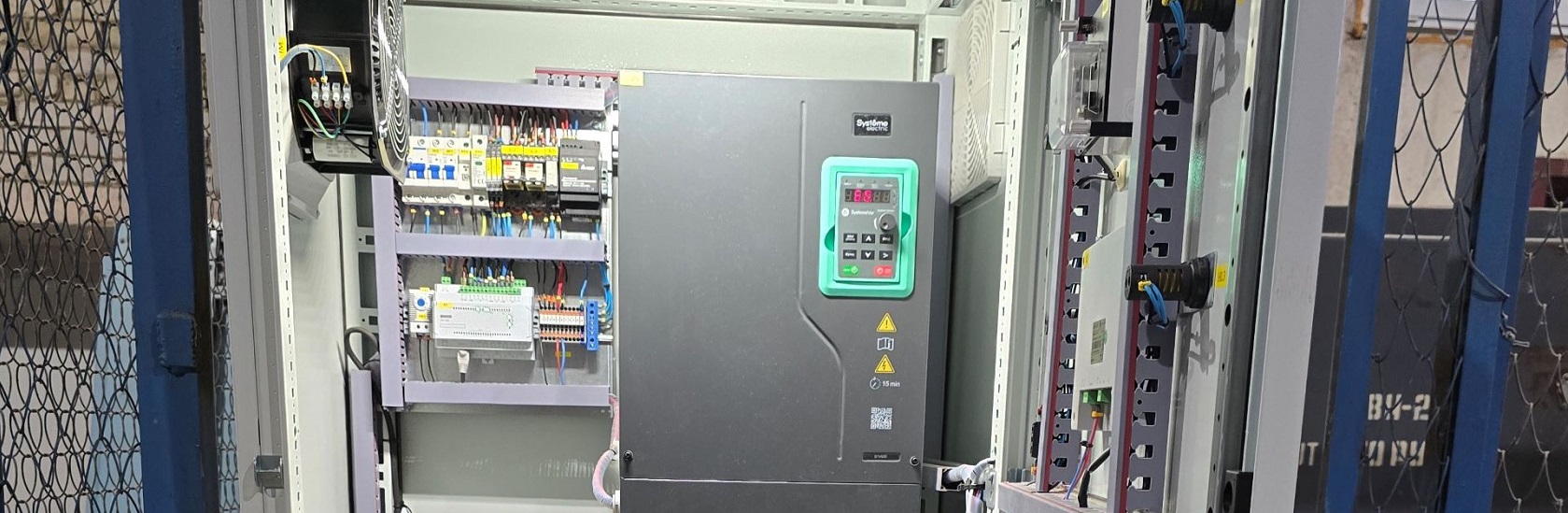

Установка ПЧ и устройств плавного пуска. Это «сердце» шкафа. Мы обязательно соблюдаем требования производителей по боковым зазорам для охлаждения. В шкафах для уличного исполнения (например, для канализационных насосных станций (КНС)) добавляются системы климат-контроля: вентиляторы с фильтрами, обогреватели и термостаты.
Программирование контроллеров «на столе». Прежде чем шкаф поедет на объект, мы прошиваем в ПЛК базовый алгоритм и проверяем его работу на имитационном стенде. Подаем сигналы с виртуальных датчиков и смотрим, как ведут себя выходные реле. Это позволяет отловить 95% логических ошибок еще в цехе, а не на действующем трубопроводе.
Собранные щиты доставлены на предприятие. Начинается «полевой» этап, где теория встречается с реальностью.
Монтажные работы:
Бригада «Электродизайн» выполняет прокладку кабельных трасс, установку датчиков давления, уровня, температуры, монтаж шкафов на фундаментные рамы. При монтаже и наладке преобразователей частоты мы строго следуем правилам электромагнитной совместимости: экранированные кабели двигателя, раздельная прокладка питания и сигналов, заземление экранов с обеих сторон. Пренебрежение этими правилами — частая причина помех, из-за которых «глючат» датчики и выходят из строя соседние электронные устройства.
Пусконаладочные работы (ПНР):
Самый ответственный момент — первый пуск. Наладчик подает питание и начинает пошаговую проверку:
Холостой ход. Проверяется направление вращения двигателей, отсутствие посторонних шумов и вибраций. Если вентилятор после автоматизации вентиляторных установок гудит сильнее обычного, мы немедленно останавливаемся и ищем причину — дисбаланс крыльчатки или резонанс с несущей частотой ШИМ преобразователя.
Настройка ПИД-регуляторов. Это искусство. Мы не используем «заводские» настройки по умолчанию, а подбираем коэффициенты пропорциональности, интегрирования и дифференцирования под конкретную гидравлическую или аэродинамическую сеть. Цель — добиться, чтобы давление в системе держалось с точностью ±0,1 атм без перерегулирования и раскачки.
Моделирование аварий. Мы искусственно создаем нештатные ситуации: обрыв датчика, пропадание фазы, заклинивание задвижки. Заказчик должен видеть, что автоматика реагирует на отказ именно так, как прописано в алгоритме, и безопасно выводит оборудование из работы.
Отдельные автоматизированные узлы (насосная, венткамера, котельная) — это органы тела. Чтобы они работали согласованно, нужен «мозг» — система верхнего уровня. За это отвечает этап автоматизации и диспетчеризации инженерных систем.
Что мы делаем на этом этапе:
Объединяем контроллеры в сеть. Используем промышленный Ethernet (Profinet, Modbus TCP). Вся информация от локальных ПЛК стекается в единый сервер.
Разрабатываем SCADA-мнемосхемы. Оператор видит на мониторе визуализированную схему предприятия. Цвет трубы меняется в зависимости от давления, насос мигает, если работает, задвижка меняет цвет при открытии. Интуитивно понятный интерфейс позволяет даже новому сотруднику быстро войти в курс дела.
Настраиваем архивы и отчеты. Система записывает историю всех параметров. В любой момент главный инженер может сформировать отчет о потреблении электроэнергии и воды за месяц, сравнить с предыдущим периодом, выявить неэффективно работающие агрегаты.
Настраиваем удаленные уведомления. SMS или Telegram-оповещения о критических авариях. Руководитель видит ситуацию на предприятии со своего смартфона, даже находясь в командировке.
Комплексная автоматизация меняет работу людей. Раньше слесарь крутил вентиль, ориентируясь на стрелку манометра. Теперь настройку давления выполняет контроллер, а задача слесаря — обслуживать механику и понимать, что означают сообщения на панели оператора.
Мы проводим обучение персонала заказчика прямо на объекте, на реально работающем оборудовании. Разбираем типовые нештатные ситуации: «Что делать, если на экране загорелась ошибка перегрузки?», «Как перезапустить преобразователь частоты после срабатывания защиты?», «Как вручную включить резервный насос, если контроллер завис?». Каждый обучаемый получает памятку с алгоритмами действий.
После подписания актов сдачи-приемки мы не исчезаем. Для объектов на комплексной автоматизации мы предлагаем сервисный договор. Он включает регулярные профилактические осмотры, подтяжку контактов, чистку фильтров вентиляции шкафов и, главное, удаленный мониторинг. Часто мы замечаем отклонения в работе оборудования (например, рост тока двигателя из-за износа подшипника) раньше, чем это становится заметно на месте.
Пройдя все шесть этапов, предприятие получает качественно новый уровень управления:
Прозрачность. Руководство видит реальную картину энергопотребления, а не догадывается о ней по платежным поручениям в конце месяца.
Энергоэффективность. Частотное регулирование насосов и вентиляторов, грамотно настроенные алгоритмы сна и ожидания снижают счета за электричество на десятки процентов.
Ресурсосбережение. Отсутствие гидроударов и плавные пуски продлевают жизнь трубопроводам, насосам и запорной арматуре.
Надежность. Многоуровневая защита и самодиагностика предотвращают аварии, а если инцидент всё же происходит — персонал узнает о нём мгновенно.
Компания «Электродизайн» (Новосибирск) специализируется на реализации проектов комплексной автоматизации «под ключ». Мы берем на себя все этапы — от аудита до сервиса. Вы получаете одну точку ответственности за результат. Если ваше предприятие готово перейти от кустарной автоматизации к профессиональной, мы приглашаем к диалогу. Свяжитесь с нами для предварительной консультации и обсуждения вашего объекта.
ООО «Электродизайн» — инженерная автоматизация предприятия без компромиссов.
