Автор: Попов Станислав
Вода — это стратегический ресурс, от бесперебойной подачи которого зависит жизнедеятельность городов, работа промышленных предприятий и комфорт миллионов людей. Системы водоснабжения и водоотведения (канализации) — это сложные инженерные сети, протянувшиеся на многие километры, включающие в себя десятки насосных станций, резервуаров, очистных сооружений и точек водоразбора.
Долгое время управление этими системами осуществлялось «вручную»: обходчики проверяли оборудование, диспетчеры принимали звонки об авариях, а решения принимались с опозданием. Сегодня на смену этому приходят современные технологии — диспетчеризация систем водоснабжения и канализации.
В этой статье мы подробно разберем, что представляет собой диспетчеризация, зачем она нужна, как устроена, какие задачи решает и как происходит процесс ее внедрения на объектах водопроводно-канализационного хозяйства.
Диспетчеризация инженерных систем — это создание централизованной системы управления и контроля, которая позволяет в режиме реального времени собирать данные с удаленных объектов, анализировать их и оперативно реагировать на изменения и нештатные ситуации.
Применительно к водоснабжению и канализации, диспетчеризация — это комплекс аппаратно-программных средств, который объединяет разрозненные объекты (скважины, насосные станции, резервуары, очистные сооружения, канализационно-насосные станции) в единую информационную сеть. Диспетчер, сидя за компьютером в центральном офисе, видит на мониторе, что происходит на каждом объекте: какое давление в трубах, какой уровень воды в резервуарах, работают ли насосы, нет ли аварий.
Простыми словами, диспетчеризация позволяет «видеть» всю систему водоснабжения и канализации целиком, как на ладони.
Внедрение диспетчеризации преследует несколько ключевых целей, каждая из которых приносит ощутимый экономический и эксплуатационный эффект.
Это главная задача. Диспетчеризация позволяет:
Обнаруживать аварии на ранней стадии: Система мгновенно сигнализирует о выходе параметров за норму (падение давления, переполнение КНС, перегрев насоса) еще до того, как произойдет серьезная авария с отключением потребителей или розливом стоков.
Прогнозировать отказы: Анализ трендов (например, постепенный рост тока двигателя) позволяет спланировать ремонт до выхода оборудования из строя.
Сокращать время реагирования: Диспетчер видит проблему сразу и может направить аварийную бригаду точно на место с уже известной причиной, а не ехать «вслепую» по звонкам жителей.
Системы водоснабжения — одни из крупнейших потребителей электроэнергии в любом городе. Диспетчеризация помогает экономить:
Оптимизация режимов работы: Анализ данных позволяет выявить неэффективные режимы (например, работа насоса в часы минимального водопотребления с избыточным давлением) и скорректировать алгоритмы управления.
Выявление потерь и утечек: Постоянный мониторинг расходов на разных участках сети позволяет быстро обнаруживать скрытые утечки, которые иначе могли бы приводить к потере тысяч кубометров воды.
Снижение пиковых нагрузок: Управление накопительными емкостями позволяет наполнять их ночью по сниженному тарифу и использовать запас днем.
Снижение затрат на персонал: Нет необходимости держать операторов на каждом удаленном объекте. Один диспетчер может контролировать десятки объектов.
Оптимизация выездов аварийных бригад: Бригады выезжают только по факту реальной аварии, а не для плановых осмотров «на всякий случай».
Планирование ТО: Система ведет учет моточасов и числа пусков каждого насоса, подсказывая, когда необходимо провести регламентное обслуживание.
Объективная картина: Руководство получает достоверные данные о работе системы, а не отчеты с «приписками».
Контроль действий персонала: Видно, когда и какие действия совершали операторы на объектах (включение насосов, изменение уставок).
Отчетность: Автоматическое формирование отчетов о потреблении ресурсов, работе оборудования, авариях.
Стабильное давление в кранах.
Быстрое устранение аварий и, как следствие, меньше жалоб.
Возможность информирования потребителей о плановых и аварийных отключениях.
Современная система диспетчеризации водоснабжения и канализации строится по иерархическому принципу и состоит из нескольких уровней.
Это «органы чувств» системы, установленные непосредственно на объектах (насосных станциях, скважинах, КНС, резервуарах).
Датчики и измерительные приборы:
Датчики давления (на входе/выходе насосов, в сети).
Датчики уровня (в резервуарах чистой воды, приемных резервуарах КНС).
Расходомеры (учет поданной и потребленной воды, стоков).
Датчики температуры (двигателей, подшипников, окружающей среды).
Датчики качества воды (мутность, остаточный хлор, pH — для станций водоподготовки).
Датчики загазованности (для КНС — контроль метана, сероводорода).
Исполнительные механизмы: Насосы, задвижки с электроприводами, частотные преобразователи.
На каждом объекте устанавливается контроллер (ПЛК — программируемый логический контроллер) или специализированный модуль сбора данных. Он выполняет несколько функций:
Сбор данных: Опрашивает датчики и приборы учета.
Локальное управление: Реализует алгоритмы автоматической работы объекта (например, поддержание уровня в КНС) независимо от наличия связи с центром.
Передача данных: Передает собранную информацию на центральный диспетчерский пункт.
Буферизация: Хранит данные в своей памяти на случай потери связи, чтобы передать их при восстановлении канала.
Связь между удаленными объектами и центральным пунктом — один из ключевых аспектов диспетчеризации. Выбор канала зависит от удаленности, наличия инфраструктуры и бюджета.
Проводные каналы:
Витая пара (Ethernet): Для объектов в пределах одного здания или промплощадки.
Оптоволокно: Наиболее надежный и скоростной канал для крупных объектов и городских сетей.
Беспроводные каналы:
GSM/GPRS/3G/4G (сотовая связь): Самый популярный вариант для удаленных объектов (скважины, КНС за городом). Используется передача данных через мобильный интернет или SMS-сообщения для аварийных сигналов.
Радиоканал (УКВ/ LoRa): Используется в труднодоступных местах, где нет сотовой связи, или для создания частных сетей с большим радиусом действия и низким энергопотреблением (технология LoRaWAN).
Спутниковая связь: Для особо удаленных объектов (редко, в силу высокой стоимости).
Это «мозг» и «интерфейс» всей системы. Здесь установлены серверы и рабочие места диспетчеров с программным обеспечением SCADA (Supervisory Control And Data Acquisition).
SCADA-система выполняет:

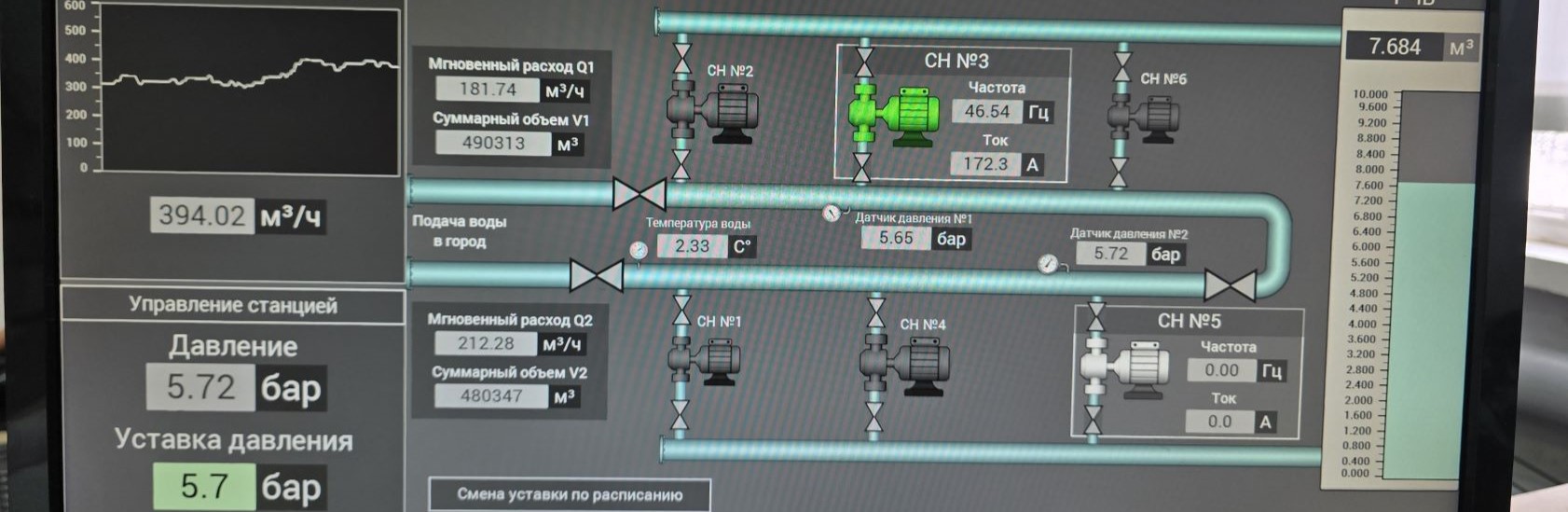

Визуализацию: Отображает на мониторах мнемосхемы объектов (трубы, насосы, резервуары) в реальном времени. Насосы крутятся, трубы меняют цвет в зависимости от температуры или давления, отображаются текущие цифры параметров.
Сбор и архивацию данных: Все поступающие данные сохраняются в базе данных (тренды, графики, архивы событий). Можно посмотреть, какое давление было неделю назад или как менялся уровень за месяц.
Сигнализацию (алармы): При выходе параметра за допустимые пределы система мгновенно выдает звуковой и визуальный сигнал диспетчеру, а также может отправить SMS или email ответственному лицу.
Дистанционное управление: Диспетчер может (при наличии прав) удаленно изменить уставки, включить или отключить насос, открыть задвижку.
Отчетность: Автоматическое формирование отчетов (суточных, месячных) о потреблении воды, работе насосов, авариях.
Рассмотрим специфику диспетчеризации для разных типов объектов.
Скважины (водозаборные узлы):
Контролируемые параметры: Уровень воды в скважине (динамический уровень), давление на выходе, расход воды, состояние насоса (ток, вибрация, температура), наличие протечек.
Управление: Включение/отключение насоса по уровню в резервуаре или по команде диспетчера.
Насосные станции водоснабжения (повысительные, второго подъема):
Контролируемые параметры: Давление на входе и выходе, расход, температура подшипников, состояние задвижек, параметры электродвигателей (ток, напряжение, частота вращения).
Управление: Каскадное управление насосами, регулирование производительности (частотные преобразователи), поддержание давления в сети.
Резервуары чистой воды (РЧВ):
Контролируемые параметры: Уровень воды (текущий, аварийный минимум/максимум), температура воды (для пожарных резервуаров), наличие протечек.
Канализационные насосные станции (КНС):
Контролируемые параметры: Уровень стоков в приемном резервуаре (текущий, аварийный верхний), состояние насосов (ток, частота включений, моточасы), наличие загазованности (метан, сероводород), открытие дверей (охрана), температура в помещении (зимой).
Управление: Автоматическое включение/отключение насосов по уровню, чередование насосов, автоматическая промывка резервуара.
Очистные сооружения (КОС, ЛОС):
Контролируемые параметры: Расход сточных вод на входе/выходе, качество очистки (БПК, ХПК, содержание взвешенных веществ), уровень ила, работа аэраторов, дозаторов реагентов.
Управление: Управление технологическими процессами очистки, дозирование реагентов, управление илососами.
Ливневые и дренажные системы:
Контролируемые параметры: Уровень воды в накопителях, работа насосов откачки.
Внедрение диспетчеризации — это комплексный проект, который реализуется поэтапно.
Предпроектное обследование:
Инвентаризация объектов и оборудования.
Анализ текущего состояния автоматизации.
Определение целей и задач диспетчеризации.
Разработка технического задания (ТЗ).
Проектирование:
Разработка структурной схемы системы.
Выбор архитектуры, каналов связи, оборудования.
Разработка схем автоматизации для каждого типа объектов.
Проектирование щитов управления и контроллеров.
Разработка и изготовление:
Сборка шкафов управления и автоматики.
Программирование контроллеров (ПЛК) под конкретные алгоритмы.
Разработка SCADA-системы (интерфейс диспетчера, мнемосхемы, отчеты).
Монтажные работы:
Установка датчиков и исполнительных механизмов на объектах.
Монтаж шкафов управления.
Прокладка кабельных линий (при необходимости).
Настройка каналов связи.
Пусконаладочные работы:
Проверка работоспособности оборудования.
Настройка взаимодействия всех уровней системы.
Загрузка программ в контроллеры и SCADA.
Комплексное тестирование системы.
Ввод в эксплуатацию и обучение:
Опытная эксплуатация.
Обучение диспетчерского и обслуживающего персонала.
Подписание акта ввода в эксплуатацию.
Внедрение диспетчеризации требует инвестиций, но они быстро окупаются за счет:
Экономии электроэнергии (15-30%): За счет оптимизации работы насосов и снижения потерь.
Снижения потерь воды (10-20%): Благодаря быстрому обнаружению утечек.
Сокращения затрат на аварийно-восстановительные работы: Предотвращение серьезных аварий и затоплений.
Оптимизации численности персонала: Сокращение затрат на зарплату обходчиков и операторов.
Увеличения срока службы оборудования: Работа в щадящих режимах, своевременное обслуживание.
Окупаемость комплексной системы диспетчеризации для среднего города или района обычно составляет от 1,5 до 3 лет.
Диспетчеризация систем водоснабжения и канализации — это не просто дань моде, а насущная необходимость для современных городов и предприятий. Это инструмент, который позволяет сделать работу систем жизнеобеспечения надежной, экономичной и прозрачной.
