Автор: Лаврентьев Кирилл
Насосные станции — это основа систем водоснабжения и водоотведения. Они поднимают воду из скважин, поддерживают давление в распределительных сетях, перекачивают сточные воды на очистные сооружения. От их бесперебойной работы зависят комфорт миллионов людей и экологическая безопасность целых территорий. При этом насосные станции часто рассредоточены по значительной площади: водозаборные скважины могут находиться в десятках километров от города, канализационные насосные станции разбросаны по районам, повысительные станции встроены в высотные здания. Собрать информацию со всех этих объектов вручную практически невозможно, а последствия незамеченной аварии могут быть катастрофическими — от отключения воды в целом микрорайоне до излива неочищенных стоков на рельеф. Диспетчеризация решает эту задачу, объединяя разрозненные насосные станции в единую управляемую сеть. В этой статье пошагово разбирается, как именно проводится диспетчеризация насосных станций — от предпроектного обследования до сдачи системы в эксплуатацию.
Любой проект диспетчеризации начинается не с выбора программного обеспечения и не с прокладки кабелей, а с детального обследования объектов, подлежащих диспетчеризации. Это фундамент, на котором строится всё остальное, и ошибки, допущенные на этом этапе, неизбежно проявятся позже — в виде нестыковок, дополнительных затрат и неработающих функций.
В ходе обследования фиксируются тип и мощность каждого насосного агрегата, наличие и состояние запорной арматуры с электроприводом, тип и количество установленных датчиков — давления, уровня, расхода, температуры. Особое внимание уделяется существующей системе автоматики: есть ли на объекте шкаф управления с контроллером или автоматика реализована на релейной логике, какие сигналы уже собираются и могут быть переданы на верхний уровень, поддерживает ли контроллер промышленные протоколы связи. От ответов на эти вопросы зависит объём досборки, количество и тип дополнительно устанавливаемых датчиков и необходимость модернизации шкафов автоматики.
Обязательно оцениваются условия эксплуатации: температура и влажность в помещении насосной, наличие вибрации, запылённость или загазованность. Эти факторы определяют требования к исполнению шкафов автоматики и датчиков — степень защиты по IP, необходимость антикоррозийного покрытия, наличие взрывозащиты, если станция перекачивает стоки с возможным присутствием горючих газов.
На этапе обследования решается вопрос о каналах связи. Если насосная станция находится в черте города с доступом к проводному интернету или оптоволокну, задача сводится к организации VPN-канала до диспетчерского центра. Если станция расположена удалённо, рассматриваются варианты GSM-связи, радиомодемов или спутниковой связи. Для каждой станции оценивается доступность и качество сигнала сотовых сетей, чтобы исключить неприятные сюрпризы после монтажа, когда выяснится, что в железобетонном заглублённом павильоне КНС сигнал отсутствует и требуется выносная антенна.
По итогам обследования формируется дефектная ведомость и техническое задание на диспетчеризацию, в котором перечислены все точки контроля и управления по каждой станции, требования к каналам связи, составу программного обеспечения и отчётной документации.
На основе данных обследования разрабатывается проект диспетчеризации. Проект определяет архитектуру системы, которая для насосных станций обычно строится по трёхуровневой модели, описанной в предыдущих материалах: нижний уровень — датчики и исполнительные механизмы, средний — ПЛК в шкафу автоматики, верхний — SCADA-система в диспетчерском центре.
Для каждой насосной станции разрабатывается перечень контролируемых параметров. Для станции водоснабжения это давление на всасе и напоре, расход воды, состояние насосов (работа, авария, ручной режим), положение задвижек, уровень в резервуаре чистой воды, ток двигателей, частота вращения при частотном регулировании. Для канализационной насосной станции к этому добавляется уровень стоков в приёмном резервуаре, контроль засорения решёток по перепаду уровня, сигнализация перелива, контроль проникновения воды в масляную камеру погружных насосов.
Принципиально важно различать сигналы, которые должны передаваться в диспетчерскую с высоким приоритетом и минимальной задержкой — это аварийные сигналы: перелив резервуара КНС, отказ всех насосов, пропадание электропитания, пожар, несанкционированное проникновение. И сигналы информационные, которые могут передаваться с большей периодичностью и не требуют немедленной реакции: текущее давление в сети, расход, моточасы, энергопотребление. Разделение сигналов на аварийные и информационные определяет настройки опроса и оповещения в SCADA-системе.
Редко когда на объекте уже есть всё необходимое для полноценной диспетчеризации. Чаще всего требуется досборка — установка дополнительных датчиков, замена или модернизация шкафов автоматики, организация точек подключения к каналам связи.
Установка датчиков — это не просто механическое крепление и подключение. Датчик давления должен быть врезан в трубопровод в точке, где поток стабилизирован и отсутствуют завихрения от колен и задвижек, иначе показания будут пульсировать. Датчик уровня в резервуаре КНС должен быть защищён от засорения и зажиривания — для этого применяются гидростатические уровнемеры с мембраной, устойчивой к агрессивной среде, или ультразвуковые датчики, установленные над поверхностью стоков. Расходомер требует прямого участка трубопровода определённой длины до и после места установки, иначе погрешность измерений может достигать десятков процентов.
Шкаф автоматики дооснащается коммуникационным модулем, если ПЛК не имел порта Ethernet или RS-485. Монтируется GSM-модем с антенной, вынесенной в зону уверенного приёма. Организуется питание модема и контроллера от источника бесперебойного питания, чтобы при пропадании основного питания система успела передать аварийный сигнал до полного отключения. Эта маленькая деталь — наличие ИБП — часто упускается, и в результате при аварии в электросети диспетчерская не получает сигнала просто потому, что оборудование связи отключилось раньше, чем контроллер успел сформировать сообщение.
Когда все полевые устройства установлены и подключены к ПЛК, встаёт задача передачи данных в диспетчерский центр. Способов организации связи существует несколько, и выбор зависит от расстояния между станцией и центром, доступности каналов и требований к надёжности.
Для объектов, расположенных на одной промплощадке или в пределах города с развитой оптоволоконной инфраструктурой, оптимально использование Ethernet-соединения по протоколу TCP/IP. Это обеспечивает высокую скорость обмена и возможность передачи большого объёма данных с минимальной задержкой. ПЛК насосной станции подключается к локальной сети через промышленный коммутатор, а связь с сервером SCADA организуется по виртуальной частной сети для защиты от несанкционированного доступа.
Для удалённых станций, где проводной связи нет, используется GSM-модем с передачей данных по GPRS или LTE. Скорость здесь ниже, чем по проводам, и это накладывает ограничения на объём передаваемой информации. В таких случаях ПЛК программируется на передачу не всех параметров непрерывно, а только изменений, и не каждую секунду, а с интервалом в несколько минут. Аварийные сигналы передаются немедленно, для них резервируется отдельный канал — SMS-сообщение одновременно с GPRS-пакетом.
В последние годы для диспетчеризации насосных станций всё чаще применяются облачные решения. Контроллер или шлюз на станции отправляет данные не напрямую в локальную SCADA-систему, а на облачный сервер, к которому диспетчер подключается через веб-браузер. Это снимает с эксплуатационной службы необходимость содержать собственный сервер и администрировать SCADA-систему, а также обеспечивает доступ с любого устройства из любой точки. Однако облачная диспетчеризация предъявляет повышенные требования к надёжности интернет-канала — при его отсутствии диспетчер не видит вообще ничего, тогда как локальная SCADA продолжает работать и без интернета.
Для критически важных объектов канал связи обязательно резервируется. Основной канал — проводной или GSM, резервный — другого типа. При отказе основного канала система автоматически переключается на резервный, а диспетчер получает уведомление о факте переключения.
Установленная на сервере SCADA-система — это то, с чем непосредственно работает диспетчер. Разработка экранов визуализации для насосных станций имеет свои особенности, вытекающие из специфики контролируемых процессов.
Мнемосхема водозаборного узла, как правило, включает скважины с насосами, станцию второго подъёма, резервуары чистой воды и выходные магистрали. Цветовая индикация показывает, какие насосы работают, какие в резерве, какие в аварии. Уровень в резервуарах отображается столбиком с числовым значением в метрах и процентах. Давление на выходе показывается на виртуальных манометрах. Расход воды — на виртуальных счётчиках с текущим, суточным и накопительным значением.

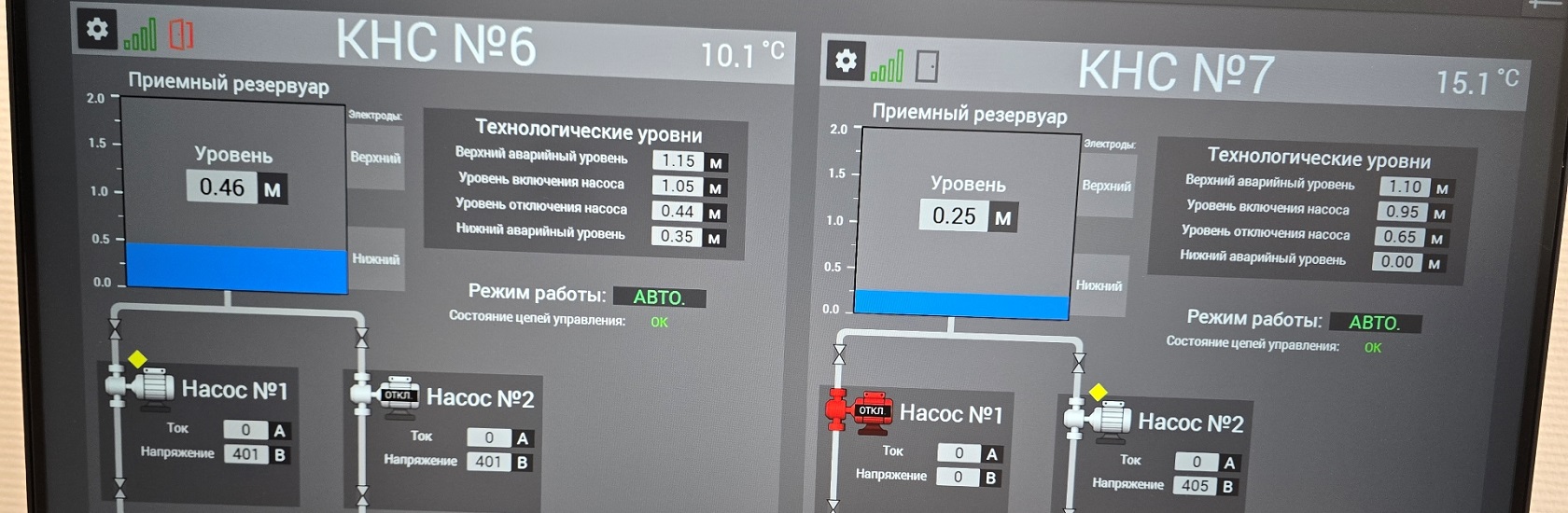

Мнемосхема канализационной насосной станции обязательно содержит приёмный резервуар с указанием текущего уровня стоков и аварийных уровней (предупредительный, аварийный, перелив). Отображается состояние каждого насоса, задвижек на напорных линиях, решёток и дробилок. Для КНС критически важна сигнализация перелива, и этот сигнал должен быть самым заметным на экране — крупный мигающий индикатор, дублируемый звуковым сигналом и всплывающим окном.
Все параметры архивируются. Тренды давления и расхода позволяют анализировать суточные и недельные пики водопотребления, выявлять скрытые утечки по нехарактерному росту расхода в ночные часы, оценивать эффективность работы насосов по соотношению потреблённой электроэнергии и перекачанной воды. Архив аварийных событий с временными метками используется для расследования инцидентов и планирования профилактических работ.
Аварийное оповещение — это, пожалуй, самая ответственная часть диспетчеризации насосных станций. Если визуализацию диспетчер может не увидеть, отвлёкшись от экрана, то аварийное оповещение должно найти его в любой ситуации.
Для каждой станции настраивается матрица аварийных событий с указанием приоритета и списка оповещаемых лиц. Перелив КНС, пожар, отказ всех насосов — это события высшего приоритета, о которых должны быть оповещены как минимум два сотрудника одновременно. Снижение давления в сети ниже допустимого, перегрев двигателя, загрязнение решётки — события среднего приоритета, требующие реакции в течение нескольких часов. Потеря связи со станцией, переход на резервный канал, автоматический перезапуск насоса — события низкого приоритета, которые фиксируются в журнале, но не требуют немедленного вмешательства.
Каналы оповещения настраиваются с дублированием. Основной канал — это push-уведомление в мобильном приложении SCADA или SMS-сообщение. Для событий высшего приоритета добавляется голосовой дозвон. Сообщение должно содержать конкретную информацию: название станции, характер аварии, значение параметра, время события. Сообщение «Авария КНС-3» заставляет диспетчера гадать и перезванивать, сообщение «КНС-3: перелив, уровень 2.8 м, аварийный уровень 2.5 м, 14:32» даёт полную картину и позволяет сразу принимать решение.
Перед передачей системы в эксплуатацию проводится комплексное тестирование. Проверяется прохождение каждого сигнала от датчика до мнемосхемы SCADA, соответствие отображаемых значений реальным. Имитируются аварийные ситуации — путём физического воздействия на датчики или подачей тестовых сигналов с контроллера, — и проверяется, что оповещения уходят по всем настроенным каналам с допустимой задержкой. Для КНС задержка аварийного оповещения о переливе не должна превышать нескольких секунд.
Проверяется работа каналов связи при отказе основного: физически отключается основной кабель или глушится GSM-сигнал, и система должна автоматически переключиться на резервный канал с уведомлением диспетчера о переключении. Время переключения не должно превышать заданного в проекте — обычно это от нескольких секунд до минуты.
Обязательно проводится обучение диспетчерского и эксплуатационного персонала. Самый совершенный интерфейс бесполезен, если люди не знают, как им пользоваться. Обучение включает не только работу с мнемосхемами и отчётами, но и действия в типовых аварийных ситуациях: что делать при получении сигнала о переливе КНС, как дистанционно переключить насосы, как прочитать и проанализировать тренд.
По завершении тестирования и обучения подписывается акт сдачи-приёмки, и система переходит в режим опытной эксплуатации, а затем — в постоянную.
Диспетчеризация насосных станций — это многоэтапный процесс, требующий скоординированной работы специалистов разных профилей: технологов, знающих режимы работы насосного оборудования, инженеров-электриков, проектирующих шкафы автоматики, специалистов по связи, обеспечивающих каналы передачи данных, и программистов, создающих SCADA-интерфейс. Каждый этап важен, и недоработки на одном из них снижают эффективность всей системы. Но когда все этапы выполнены грамотно, результат превосходит ожидания: диспетчер получает полный контроль над разветвлённой сетью насосных станций, время реакции на аварии сокращается с часов до минут, а эксплуатационные затраты снижаются за счёт оптимизации режимов работы оборудования и перехода на обслуживание по фактическому состоянию. Именно поэтому диспетчеризация сегодня является обязательным элементом современной системы водоснабжения и водоотведения, а не просто дополнительной опцией.
