Автор: Саваткин Артём
Преобразователи частоты давно перешли из разряда дорогостоящей экзотики в категорию стандартного решения для управления электродвигателями насосов, вентиляторов, компрессоров, конвейеров и десятков других типов промышленного оборудования. Однако эффективность и долговечность частотно-регулируемого привода лишь наполовину определяются качеством самого преобразователя. Вторая половина зависит от того, насколько грамотно выполнен его монтаж. Ошибки на этом этапе приводят к ложным срабатываниям защит, помехам на чувствительное оборудование, преждевременному выходу ПЧ из строя и даже к пробою изоляции двигателя. В этой статье последовательно рассматриваются ключевые аспекты монтажа преобразователей частоты, которым следует уделить внимание при реализации проекта.
Первый и часто недооцениваемый этап — правильный выбор места для размещения преобразователя частоты. Производители ПЧ указывают в документации допустимые диапазоны температуры и влажности окружающей среды, и эти цифры являются не формальной рекомендацией, а жёстким условием сохранения гарантии и работоспособности устройства.
Большинство стандартных преобразователей рассчитано на эксплуатацию при температуре окружающего воздуха от минус десяти до плюс сорока или пятидесяти градусов Цельсия. При этом важно понимать, что с ростом температуры выше сорока градусов производители, как правило, требуют снижения выходного тока, то есть уменьшения допустимой нагрузки. Поэтому размещение ПЧ в котельной, на чердаке здания под металлической кровлей или в непосредственной близости от нагретого технологического оборудования без принудительной вентиляции или кондиционирования — путь к постоянным срабатываниям защиты по перегреву и сокращению срока службы силовых полупроводниковых модулей.
Влажность и запылённость — второй критический фактор. Для запылённых производств, таких как деревообработка, цементные заводы и мукомольные комбинаты, стандартного корпуса ПЧ с классом защиты IP20 или IP21 недостаточно. Требуется установка преобразователя в отдельный шкаф со степенью защиты не ниже IP54 с организацией подпора чистого воздуха или с теплообменником, исключающим контакт внутреннего объёма шкафа с запылённой атмосферой цеха. Аналогичные требования предъявляются к объектам с высокой влажностью, где дополнительно возникает риск конденсации влаги при перепадах температур. Для таких условий существуют специальные исполнения ПЧ с конформным покрытием печатных плат, но и они не отменяют необходимости организации приемлемых условий в шкафу.
Вибрация — третий фактор, особенно актуальный для насосных станций и компрессорных. Если ПЧ монтируется непосредственно на вибрирующем основании или вблизи мощного оборудования, передающего вибрацию на строительные конструкции, со временем это приводит к разрушению паяных соединений на печатных платах и ослаблению винтовых клемм. Решение — вынос шкафа автоматики с ПЧ на отдельное основание с виброизоляцией или, как минимум, применение амортизирующих прокладок под монтажной панелью преобразователя.
Преобразователи частоты в процессе работы выделяют тепло. Коэффициент полезного действия современных ПЧ составляет порядка 95–98 процентов, что означает превращение двух-пяти процентов потребляемой мощности в тепловые потери. Для преобразователя мощностью 30 киловатт это от 600 до 1500 ватт тепла, сопоставимое с мощностью бытового обогревателя. Если это тепло не отводить, температура внутри шкафа быстро выйдет за допустимые пределы.

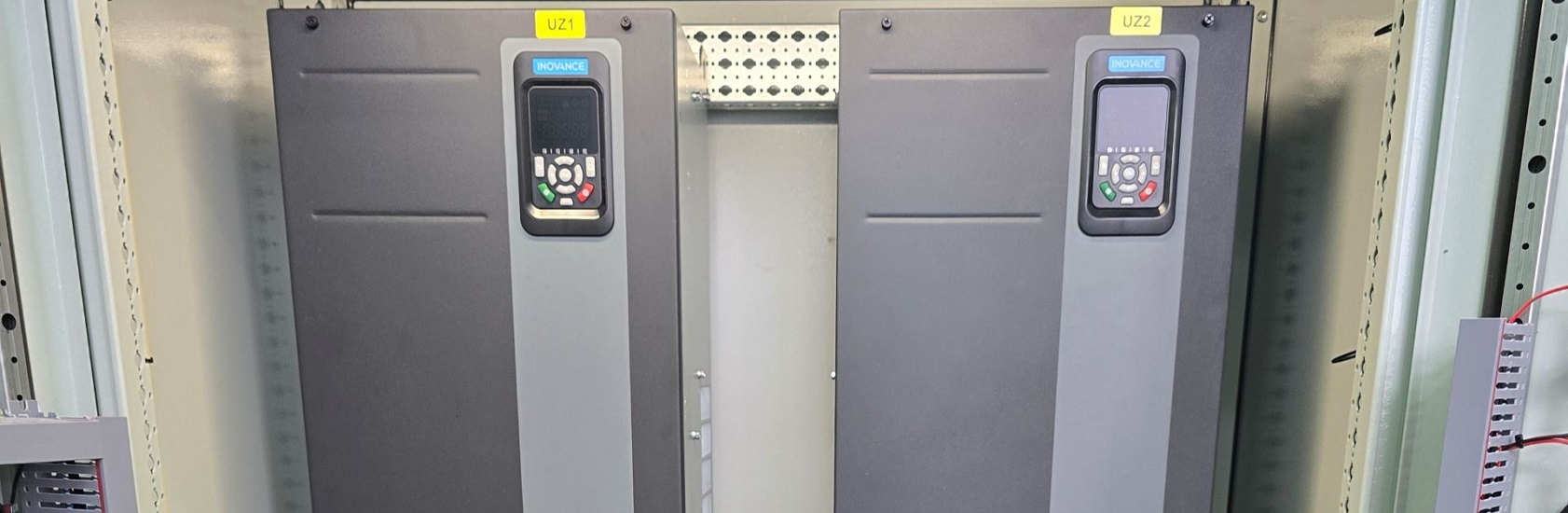

Основное правило компоновки — обеспечение свободного пространства над и под преобразователем для конвекционного отвода тепла. Большинство производителей требует зазора не менее 100–150 миллиметров сверху и снизу от габаритов ПЧ. При монтаже нескольких преобразователей в одном шкафу их нельзя размещать вплотную друг над другом, так как нагретый воздух от нижнего ПЧ будет попадать на вход охлаждения верхнего, вызывая его перегрев. Рекомендуется размещать преобразователи в один ряд по горизонтали или предусматривать горизонтальные воздушные перегородки, направляющие потоки.
Для шкафов с несколькими ПЧ или с одним мощным преобразователем обязательно выполняется тепловой расчёт, по результатам которого подбирается способ охлаждения: естественная вентиляция через фильтры, принудительная вытяжка вентилятором с фильтром, теплообменник «воздух-воздух» без смешивания внутреннего и наружного объёмов, либо кондиционер для шкафа в наиболее жёстких условиях. При использовании вентилятора важно, чтобы поток охлаждающего воздуха не создавал зон застоя, а равномерно омывал все тепловыделяющие компоненты.
Силовая часть монтажа ПЧ включает входную цепь от автоматического выключателя до вводных клемм преобразователя и выходную цепь от клемм ПЧ до двигателя. Обе цепи предъявляют специфические требования, несоблюдение которых ведёт к проблемам.
Входной кабель должен быть рассчитан на номинальный ток преобразователя с учётом коэффициента мощности и гармонических искажений, генерируемых ПЧ в питающую сеть. Гармоники высших порядков увеличивают действующее значение тока в кабеле при той же активной мощности, поэтому сечение входного кабеля для ПЧ обычно выбирается с запасом относительно расчёта по номинальному току двигателя.
Выходной кабель, соединяющий ПЧ с двигателем, требует обязательного экранирования. Широтно-импульсная модуляция, лежащая в основе работы ПЧ, формирует на выходе крутые фронты напряжения с частотой коммутации от двух до шестнадцати килогерц. Эти импульсы создают сильное электромагнитное излучение, которое без экранирования наводит помехи на проложенные рядом сигнальные кабели, линии связи и измерительные цепи. Экран кабеля должен быть медным и обеспечивать перекрытие не менее 85 процентов площади оплётки. Соединение экрана с корпусом ПЧ и корпусом двигателя выполняется по всей окружности — для этого используются специальные кабельные вводы с ЭМС-контактом, а не «косичка» из провода, которая на высоких частотах представляет собой значительное индуктивное сопротивление и сводит эффект экранирования на нет.
Ещё одно жёсткое правило монтажа — раздельная прокладка силовых и сигнальных кабелей. Минимальное расстояние между ними должно составлять не менее 200 миллиметров, а в идеале они должны размещаться в разных кабель-каналах или лотках. Если пересечение неизбежно, оно выполняется под прямым углом. Нарушение этого правила приводит к сбоям в работе аналоговых датчиков и линий связи, причём проявляться сбои могут не сразу и не постоянно, а при определённых сочетаниях выходной частоты ПЧ и нагрузки, что чрезвычайно осложняет диагностику.
Заземление при монтаже преобразователя частоты перестаёт быть просто вопросом электробезопасности и становится критическим элементом обеспечения электромагнитной совместимости. Все без исключения металлические части системы — корпус ПЧ, экраны кабелей, корпус двигателя, каркас шкафа автоматики — должны быть надёжно соединены с общей шиной заземления, образуя единую эквипотенциальную поверхность.
Окрашенные и анодированные поверхности в местах контакта зачищаются до металла. Для соединений используются плетёные медные шины или многожильные проводники с наконечниками, так как одиночный провод на высоких частотах, характерных для спектра помех от ПЧ, обладает большим сопротивлением из-за скин-эффекта.
При монтаже ПЧ в шкафу заземляющий провод от преобразователя прокладывается кратчайшим путём к шине заземления шкафа. Шина, в свою очередь, соединяется с контуром заземления здания или сооружения. Важно избегать петель заземления, когда экран кабеля заземлён с обоих концов, а по корпусам оборудования протекают уравнительные токи промышленной частоты. Для борьбы с такими токами в сигнальных цепях иногда применяется заземление экрана только со стороны ПЧ, но для двигательного кабеля это исключено — его экран обязательно заземляется с двух сторон для эффективного подавления излучаемых помех.
Дополнительно в силовых цепях ПЧ могут применяться сетевые и моторные дроссели, фильтры электромагнитной совместимости и ферритовые кольца на кабелях. Необходимость каждого из этих элементов определяется длиной кабеля между ПЧ и двигателем, типом сети и чувствительностью соседнего оборудования. Общее правило: при длине двигательного кабеля более 20–30 метров установка моторного дросселя становится обязательной, так как длинный кабель совместно с ёмкостью обмоток двигателя образует колебательный контур, способный генерировать перенапряжения на клеммах двигателя, вплоть до пробоя изоляции.
Цепи управления ПЧ включают дискретные входы и выходы (пуск, стоп, реверс, выбор фиксированной частоты, сигналы «работа» и «авария»), аналоговые входы для задания частоты внешним сигналом 0–10 вольт или 4–20 миллиампер, аналоговые выходы для передачи текущей частоты или тока на приборы верхнего уровня, а также последовательные интерфейсы связи: RS-485 для протоколов Modbus RTU, Profibus DP и другие.
При монтаже дискретных цепей важно обеспечить гальваническую развязку между силовыми и управляющими цепями. Большинство ПЧ имеют встроенные опторазвязанные входы, но для повышения надёжности часто применяются промежуточные реле. Это особенно актуально при значительном расстоянии от ПЧ до поста управления или ПЛК, когда на длинные линии могут наводиться помехи от работающего оборудования.
Аналоговые сигналы наиболее подвержены влиянию электромагнитных помех от ПЧ. Для их прокладки обязательно используются экранированные кабели с витой парой. Экран заземляется только со стороны приёмника сигнала, то есть на стороне ПЧ, чтобы исключить протекание уравнительных токов через экран. Сечение жил должно быть достаточным для минимизации падения напряжения на длинной линии, но не менее 0,5 квадратного миллиметра.
Цепи связи по протоколу RS-485 требуют соблюдения топологии «общая шина»: от одного устройства к другому, без длинных ответвлений и без соединения «звездой». На концах линии обязательно устанавливаются согласующие терминальные резисторы номиналом, указанным в документации (обычно 120 Ом). Экранирование линии выполняется кабелем с волновым сопротивлением, соответствующим требованиям используемого протокола, а экран заземляется в одной точке во избежание контуров.
Завершив механический монтаж и электрические подключения, категорически не рекомендуется сразу подавать напряжение и запускать двигатель. Этому предшествует обязательный этап проверок, объём которых зависит от сложности проекта, но минимальный набор включает следующие позиции.
Визуальный осмотр: соответствие подключений принципиальной схеме, наличие всех заземляющих проводников, качество затяжки винтовых соединений (контроль момента динамометрическим ключом для силовых клемм), отсутствие оголённых токоведущих частей, целостность изоляции кабелей. Винтовые клеммы ПЧ требуют периодической протяжки, особенно после первых циклов нагрева и остывания, когда проводник деформируется и контакт ослабевает.
Прозвонка цепей управления: при отключённом питании проверяется соответствие подключений сигнальных проводов клеммной схеме. Особое внимание уделяется цепям аварийного останова: они должны быть нормально замкнутыми, чтобы обрыв линии сразу приводил к останову двигателя, а не обнаруживался только при попытке аварийного отключения.
Измерение сопротивления изоляции: выполняется мегаомметром на напряжение, указанное в документации ПЧ. Важнейшее правило — измерение проводится при отключённом преобразователе, так как испытательное напряжение мегаомметра (обычно 500 или 1000 вольт) может повредить полупроводниковые элементы выходного каскада ПЧ. Измеряется сопротивление изоляции кабеля совместно с обмотками двигателя относительно земли.
Проверка фазировки входного питания: неправильное чередование фаз на входе ПЧ, как правило, не приводит к аварии, так как выпрямитель инвариантен к чередованию, но на выходе это определит направление вращения двигателя, которое важно для механизмов с нереверсивными муфтами и насосами.
После успешной проверки монтажа подаётся напряжение на ввод ПЧ и производится его первичное параметрирование. Базовый набор настроек включает номинальные параметры двигателя с таблички — напряжение, ток, частоту, скорость вращения, косинус фи, — а также времена разгона и торможения, минимальную и максимальную выходную частоту, способ задания частоты и источник команд управления.
Крайне желательно перед первым пуском под нагрузкой выполнить функцию автотюнинга — автоматического измерения электрических параметров подключённого двигателя. Современные ПЧ подают в обмотки измерительные импульсы и определяют активное сопротивление статора, индуктивность рассеяния и другие параметры схемы замещения. Эти данные используются алгоритмами векторного управления для точного поддержания момента, особенно на низких частотах.
Первый тестовый пуск выполняется на минимальной частоте, с контролем направления вращения, отсутствия посторонних шумов и вибраций. Далее частота плавно увеличивается до номинальной с постоянным мониторингом выходного тока. Если ток при разгоне значительно превышает номинальный или ПЧ уходит в защиту по перегрузке, это повод проверить механическую часть — отсутствие заклинивания, засорения рабочего колеса насоса, затянутых тормозов.
Грамотный монтаж преобразователя частоты — это многокомпонентная задача, требующая одновременного учёта требований строительной механики, электротехники и электромагнитной совместимости. Экономия на экранированном кабеле, пренебрежение тепловым расчётом шкафа или формальный подход к заземлению неизбежно оборачиваются отказами, простоями и дорогостоящим ремонтом. И наоборот, качественно выполненный монтаж позволяет преобразователю частоты десятилетиями работать без нареканий, реализуя весь заложенный производителем потенциал энергосбережения и точности управления.
Именно поэтому монтаж ПЧ должен выполняться квалифицированным персоналом, знакомым не только с общими правилами электромонтажа, но и со спецификой частотно-регулируемого привода.
