Автор: Саваткин Артём
В современной инфраструктуре — от жилых домов до промышленных гигантов — системы перекачки жидкостей играют критическую роль. Водоснабжение, отопление, канализация, пожаротушение, технологические процессы на производствах — везде работают насосы. Но сами по себе насосы — это лишь «мышцы». Чтобы они работали слаженно, безопасно и эффективно, им нужен «мозг» и «нервная система». Эту роль выполняет Щит управления насосами (ЩУН).
В этой статье мы подробно рассмотрим, что представляет собой ЩУН, чем он отличается от ШУН (шкафа управления), как устроен, какие функции выполняет, какие бывают разновидности и как происходит процесс его создания.
Прежде чем погрузиться в детали, важно определиться с терминологией. В профессиональной среде можно встретить два обозначения: ЩУН (щит управления насосами) и ШУН (шкаф управления насосами).
Технически эти термины часто используются как синонимы, обозначая одно и то же устройство. Однако есть нюанс:
Щит — чаще подразумевает более крупное, иногда открытое исполнение (панель, на которую монтируется аппаратура), предназначенное для установки в специальных помещениях — щитовых, электроцехах.
Шкаф — это законченное изделие в металлическом или пластиковом корпусе с дверцей, защищающее оборудование от внешней среды.
В обиходе, особенно когда речь идет о компактных решениях для насосных станций, чаще говорят ЩУН. В ГОСТ и технической литературе оба термина допустимы. В контексте данной статьи мы будем рассматривать ЩУН как законченное изделие (в корпусе) для управления насосным оборудованием.
Щит управления насосами (ЩУН) — это низковольтное комплектное устройство (НКУ), предназначенное для автоматического и ручного управления электродвигателями насосов, их защиты, контроля параметров работы, а также для организации сигнализации и диспетчеризации.
Простыми словами, ЩУН — это специальный электрический шкаф, в котором собраны все компоненты, необходимые для того, чтобы насосы включались и выключались в нужное время, не перегорали, не работали вхолостую и сообщали о своих проблемах человеку.
Современный щит управления — это многофункциональное устройство, которое решает целый комплекс задач:
Управление пуском и остановкой: Обеспечивает включение и отключение электродвигателей насосов в соответствии с заданным алгоритмом или командами оператора.
Автоматическое регулирование: Поддерживает технологические параметры (давление в трубопроводе, уровень жидкости в резервуаре, температуру) путем включения/отключения насосов или изменения их производительности.
Электрозащита: Защищает насосы от аварийных режимов:
Токовые перегрузки и короткие замыкания.
«Сухой ход» (работа без перекачиваемой жидкости).
Перегрев обмоток двигателя.
Асимметрия и обрыв фаз питающей сети.
Чередование и резервирование: Обеспечивает равномерную выработку моторесурса при работе нескольких насосов (чередование) и автоматический запуск резервного насоса при отказе рабочего.
Сигнализация и индикация: Отображает текущее состояние (включен/выключен, режим работы, наличие аварии) с помощью световых индикаторов на дверце щита или на панели оператора.
Диспетчеризация: Передает информацию о работе насосов и параметрах системы на верхний уровень — пульт диспетчера, SCADA-систему, в мобильное приложение.

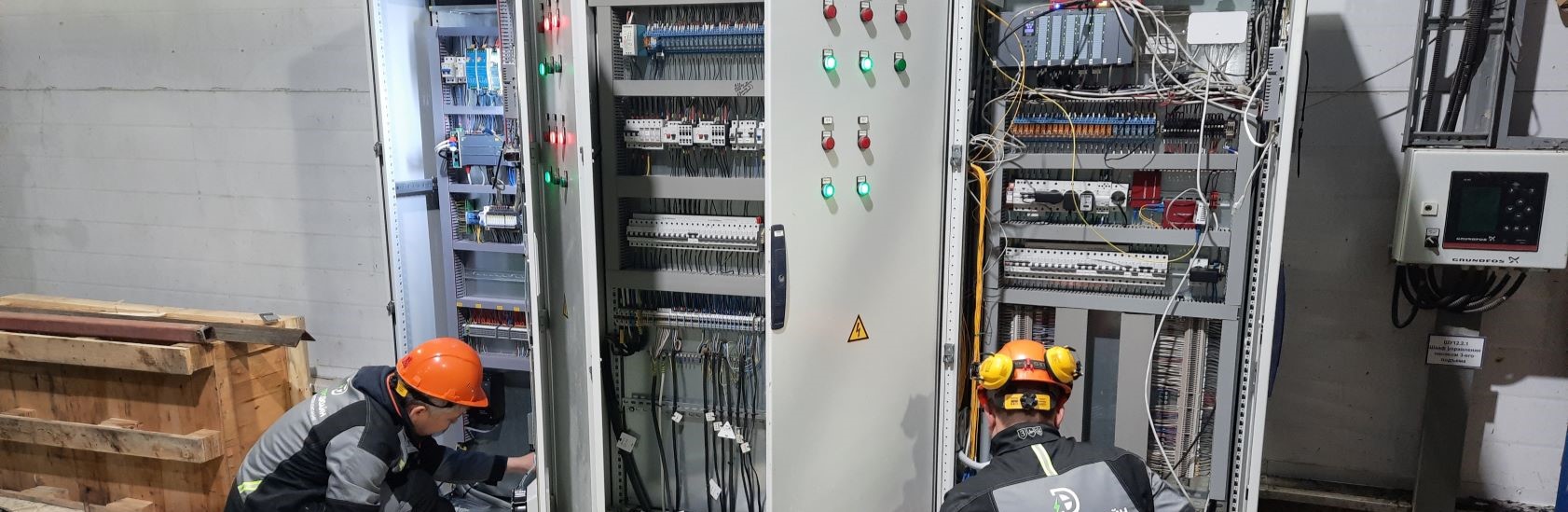

Конструктивно ЩУН представляет собой металлический шкаф, внутри которого на монтажной панели и на дверце установлены следующие основные компоненты:
Сюда входит вводной автоматический выключатель, который позволяет обесточить весь щит для обслуживания, а также рубильники или разъединители. Здесь же могут быть установлены счетчики электроэнергии.
Элементы, непосредственно коммутирующие цепи питания насосов:
Автоматические выключатели для защиты линий каждого насоса.
Электромагнитные контакторы или пускатели: С их помощью подается питание на двигатель. Это своего рода мощные реле, управляемые слаботочными сигналами.
Тепловые реле перегрузки: Защищают двигатель от длительного превышения тока.
Программируемый логический контроллер (ПЛК): «Мозг» современного ЩУН. Он обрабатывает сигналы от датчиков, выполняет заложенную программу и выдает команды на контакторы или частотные преобразователи.
Реле контроля фаз, напряжения, уровня: Специализированные устройства, контролирующие параметры сети или наличие жидкости.
Логические реле и таймеры: Используются в простых схемах или как дублирующие элементы защиты.
Устройства плавного пуска (УПП, софтстартеры): Обеспечивают плавный разгон двигателя, снижая пусковые токи и механические удары. После разгона двигатель работает на номинальной скорости.
Частотные преобразователи (ЧРП, инверторы): Позволяют не только плавно пускать, но и регулировать скорость вращения двигателя в широких пределах, подстраивая производительность насоса под текущую потребность. Это самый энергоэффективный способ управления.
Панель индикации: Светодиодные лампы, сигнализирующие о режимах работы («Сеть», «Работа 1 насоса», «Авария»).
Переключатели режимов: Обычно имеют положения «Ручной» — «0» — «Автомат».
Кнопки управления: «Пуск», «Стоп», «Сброс аварии».
Сенсорная панель (HMI-дисплей): На ней отображается мнемосхема процесса, текущие параметры (давление, уровень), архивы событий. Через нее можно менять уставки и настройки.
Все внутренние соединения выполнены проводами, уложенными в кабель-каналы. Для подключения внешних цепей (датчиков, насосов, цепей диспетчеризации) используются клеммные колодки, расположенные в нижней части шкафа. Каждый провод обязательно имеет маркировку, соответствующую электрической схеме.
Щиты управления насосами можно классифицировать по нескольким ключевым признакам.
ЩУН прямого пуска (нерегулируемые):
Самый простой и бюджетный вариант.
При пуске насос получает полное напряжение сети, возникают высокие пусковые токи и гидроудары.
Применяется для насосов малой мощности или там, где не требуется регулирование (например, перекачка стоков в КНС).
ЩУН с устройством плавного пуска (УПП):
Обеспечивает плавный разгон двигателя, ограничивая пусковые токи и исключая гидроудары.
Скорость вращения после разгона постоянна (номинальная).
Применяется для мощных насосов и систем, чувствительных к гидроударам.
ЩУН с частотным преобразователем (ЧРП):
Наиболее сложный и функциональный тип.
Обеспечивает плавный пуск и регулирование производительности насоса в реальном времени.
Позволяет поддерживать давление с высокой точностью (ПИД-регулирование).
Дает экономию электроэнергии до 30-50%.
Применяется в системах водоснабжения, отопления, где требуется переменный расход.
ЩУН-1: Управление одним насосом.
ЩУН-2: Управление двумя насосами. Самая популярная схема для станций водоснабжения и КНС (рабочий + резервный).
ЩУН-3, ЩУН-4 и более: Для крупных насосных станций с каскадным включением нескольких агрегатов.
ЩУН для водоснабжения: Поддержание давления в системе. Обычно работают в паре с датчиками давления и мембранным баком.
ЩУН для канализационных насосных станций (КНС): Управление по уровню стоков в приемном резервуаре. Имеют функции чередования насосов, защиты от заиливания.
ЩУН для дренажа и ливневок: Управление по уровню, часто с сигнализацией верхнего аварийного уровня.
ЩУН для пожаротушения: Имеют особые требования по надежности, резервированию и ручному пуску, регламентированные нормами пожарной безопасности.
ЩУН для систем отопления (циркуляционные насосы): Управление по температуре или времени, часто с функцией антизаклинивания (кратковременный пуск в летний период).
Навесные щиты (IP20-IP31): Для установки в сухих отапливаемых помещениях.
Напольные щиты (IP54): Для установки на полу в насосных станциях, котельных.
Уличные щиты (IP54-IP65): С усиленной защитой от пыли и влаги, часто с двойными стенками или козырьком для установки на улице или в неотапливаемых помещениях.
Современные щиты управления работают по заложенным в контроллер алгоритмам. Рассмотрим основные:
Управление по уровню: Датчики уровня (поплавки, гидростатические датчики) передают сигнал в контроллер. При достижении минимального уровня насос включается, при достижении максимального — отключается (или наоборот для дренажа). При достижении аварийного максимума включается сигнализация.
Управление по давлению: Датчик давления передает текущее значение в контроллер. Контроллер сравнивает его с заданной уставкой. Если давление ниже уставки — включается насос (или повышаются обороты ЧРП). При достижении верхней уставки — насос отключается (или снижаются обороты).
Каскадное управление с чередованием: При работе нескольких насосов система отслеживает наработку каждого. Через заданный интервал времени или количество пусков насосы меняются ролями: тот, который был ведущим, становится ведомым, и наоборот. Это обеспечивает равномерный износ.
Аварийные блокировки: При срабатывании любого вида защиты (перегрузка, короткое замыкание, сухой ход) контроллер мгновенно отключает аварийный насос и, если предусмотрено, запускает резервный, одновременно выдавая сигнал тревоги.
Почему стоит заказать грамотно спроектированный щит, а не собирать управление «на коленке»?
Надежность и безопасность: Заводская сборка с контролем качества, правильный подбор аппаратов защиты исключает пожары и выход оборудования из строя.
Энергоэффективность: Особенно с ЧРП — вы платите только за реально потребленную энергию, а не работаете «в стол».
Долговечность насосов: Плавные пуски, защита от «сухого хода» и перегрузок продлевают ресурс насосного оборудования в разы.
Автономность: Система работает без участия человека, лишь изредка требуя профилактического осмотра.
Удобство эксплуатации: Понятная индикация, возможность быстрого перехода на ручное управление, диспетчеризация.
Масштабируемость: Современные контроллеры позволяют легко добавить новые функции или подключить щит к общей системе диспетчеризации.
Процесс создания щита управления насосами — это инженерная задача, требующая профессионального подхода.
Сбор исходных данных и обследование объекта:
Параметры насосов: мощность, ток, напряжение, количество фаз.
Технологическая схема: что нужно регулировать (давление, уровень, температуру)?
Условия эксплуатации: место установки, климат, требования к степени защиты.
Пожелания заказчика: бюджет, предпочтительные бренды, необходимость диспетчеризации.
Проектирование:
Разработка принципиальной электрической схемы.
Разработка компоновки щита (расположение оборудования внутри и на дверце).
Подбор компонентов (автоматы, контакторы, контроллер, ЧРП, корпус).
Программирование (если есть ПЛК или ЧРП):
Написание программы для контроллера под конкретный алгоритм.
Разработка мнемосхемы для панели оператора (если предусмотрена).
Настройка ПИД-регулятора для систем с ЧРП.
Сборка и монтаж:
Установка оборудования в корпусе на DIN-рейки и монтажные панели.
Прокладка проводов в кабель-каналах, разделка и обжимка наконечников.
Маркировка всех проводов и элементов в соответствии со схемой.
Тестирование и наладка:
Проверка правильности монтажа (прозвонка цепей).
Подача контрольного питания и проверка логики работы.
Имитация сигналов датчиков для проверки алгоритмов.
Испытания под нагрузкой (подключение реального насоса в цехе или на объекте).
Ввод в эксплуатацию:
Доставка щита на объект.
Шеф-монтаж (консультации при подключении) или полный монтаж силами нашей бригады.
Пусконаладка на объекте, обучение персонала заказчика.
Подписание акта ввода в эксплуатацию.
Экономия на проектировании: Попытка собрать щит «как у соседа» без учета конкретных параметров насосов и гидравлики часто приводит к неправильной работе защит.
Неправильный выбор мощности: Слишком слабые автоматы будут постоянно отключать насос, слишком мощные — не защитят его при КЗ.
Игнорирование условий среды: Установка щита с IP20 в подвале, который периодически затапливает, приведет к выходу автоматики из строя.
Отсутствие защиты от сухого хода: Самая частая причина сгоревших скважинных насосов.
Щит управления насосами (ЩУН) — это не дополнительная опция, а необходимый элемент любой серьезной насосной системы. Он обеспечивает не просто «кнопку включения», а комплексное управление, защиту и контроль, превращая набор железных агрегатов в интеллектуальную систему.
Наша компания предлагает полный цикл услуг по созданию щитов управления насосами: от проектирования и сборки до пусконаладки и сервисного обслуживания. Мы разработаем оптимальное решение, которое будет надежно работать долгие годы, экономить ваши ресурсы и обеспечивать бесперебойную работу вашего объекта.
Обращайтесь к нам, и мы поможем вашему насосному оборудованию обрести надежный «интеллект»!
