Автор: Попов Станислав
В современном мире системы водоснабжения, отопления, канализации и промышленного оборудования работают незаметно, но бесперебойно. Мы открываем кран и получаем воду, не задумываясь о том, какой сложный механизм скрывается за стеной или в подвале здания. Сердцем любой насосной системы является насос, но его «мозгом» и «нервной системой» выступает устройство, о котором редко говорят вслух — Шкаф управления насосами (ШУН).
В этой статье мы подробно разберем, что такое ШУН, зачем он нужен, как устроен, какие бывают типы шкафов управления и как правильно подойти к его выбору и заказу.

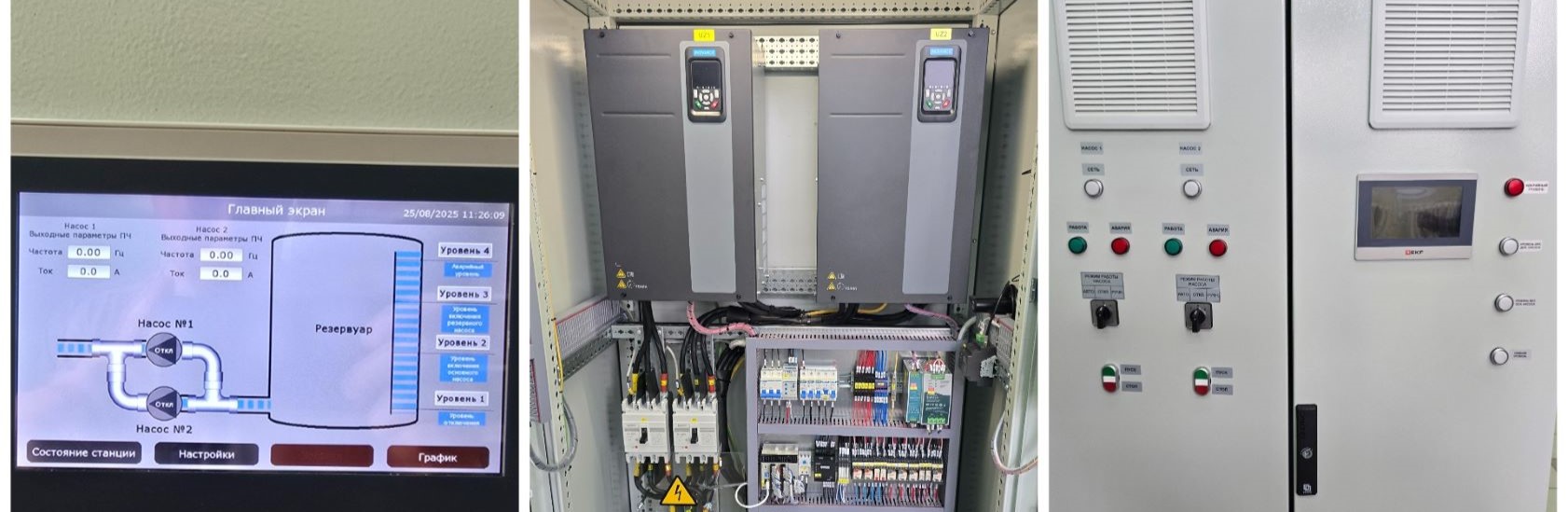

Шкаф управления насосами (ШУН) — это низковольтное комплектное устройство (НКУ), предназначенное для автоматического или ручного управления работой одного или нескольких насосных агрегатов, а также для защиты электродвигателей от аварийных режимов работы.
Простыми словами, это металлический или пластиковый ящик, набитый «умной» электроникой и электрикой, который берет на себя всю рутину: он решает, когда включить насос, когда выключить, защищает его от перегрузок, «сухого хода» и сообщает диспетчеру о проблемах.
Основные функции ШУН:
Автоматическое управление: Включение и отключение насосов по сигналам от датчиков (давления, уровня, температуры, расхода).
Ручное управление: Возможность принудительного пуска насоса обслуживающим персоналом (например, в режиме наладки или при аварии автоматики).
Защита оборудования:
Защита от токов перегрузки и короткого замыкания.
Защита от «сухого хода» (работы насоса без воды).
Защита от перегрева двигателя.
Контроль чередования и обрыва фаз.
Поддержание технологических параметров: Например, поддержание постоянного давления в системе водоснабжения или заданного уровня в резервуаре.
Диспетчеризация: Передача данных о состоянии насосов и параметрах системы на верхний уровень (SCADA, пульт оператора, смартфон).
Многие ошибочно полагают, что насос достаточно подключить к автомату и он будет работать. Это опасное заблуждение, которое ведет к быстрому износу оборудования, авариям и затоплениям. Вот почему ШУН необходим:
Плавный пуск (или его отсутствие): При прямом пуске мощного насоса возникают огромные пусковые токи (в 5-7 раз выше номинальных). Это вызывает гидроудары в трубах и просадки напряжения в сети. ШУН (особенно с частотным преобразователем или устройством плавного пуска) решает эту проблему.
Защита от «сухого хода»: Если в скважине кончилась вода, а насос продолжает работать, он перегреется и сгорит за считанные минуты. ШУН отслеживает наличие воды и отключает насос до аварии.
Автоматизация: Система сама реагирует на изменения. Давление упало — включился насос. Бак наполнился — отключился. Человеку не нужно бегать и крутить краны.
Ресурс и надежность: ШУН обеспечивает чередование насосов (если их несколько), чтобы они изнашивались равномерно, и автоматически подключает резервный насос при выходе из строя рабочего.
Современный шкаф управления насосами — это инженерное изделие, собранное по определенной схеме. Рассмотрим его основные элементы.
Обеспечивает защиту от пыли, влаги и несанкционированного доступа. Степень защиты обозначается IP (Ingress Protection):
IP20 (IP31): Для сухих отапливаемых помещений (щитовые, насосные станции).
IP54 (IP55): Для установки на улице или в сырых помещениях (кессоны, подвалы с риском подтопления). Защита от брызг и пыли.
IP65/66: Для особо агрессивных сред или установки непосредственно рядом с насосами.
Корпуса бывают металлическими (сталь с порошковой покраской) или пластиковыми (для небольших шкафов).
Это компоненты, через которые протекает основной ток к двигателю насоса.
Вводной автоматический выключатель: Обеспечивает общее отключение шкафа и защиту от КЗ.
Контакторы или пускатели: Коммутируют (включают/выключают) питание насосов.
Тепловые реле перегрузки: Защищают двигатель от длительной перегрузки.
Частотные преобразователи (ЧРП) или Устройства плавного пуска (УПП): Обеспечивают плавный разгон и остановку двигателя, а также регулируют его производительность (только ЧРП).
Автоматические выключатели для цепей управления: Защита слаботочных цепей.
«Мозг» шкафа, который принимает решения.
Контроллер (ПЛК): Программируемый логический контроллер. Может быть как специализированным (например, для насосов), так и универсальным промышленным. В нем заложен алгоритм работы.
Реле управления (для простых схем): В недорогих шкафах логика может быть построена на релейных схемах, но они менее гибкие.
Лампы и светодиоды на дверце шкафа: Показывают наличие питания, режим работы («Ручной/Авто/Авария»), работу конкретного насоса.
Переключатели режимов: Позволяют выбрать режим управления (Ручной/Отключен/Автоматический).
Кнопки: «Пуск», «Стоп», «Сброс аварии».
Панель оператора (HMI): Дисплей, на котором отображаются параметры (давление, уровень, токи) и можно менять настройки.
Сам шкаф — это центр, но ему нужны «глаза» и «уши».
Датчики давления: Электроконтактные манометры (ЭКМ) или датчики с токовым выходом 4-20 мА.
Датчики уровня: Поплавковые, гидростатические, ультразвуковые.
Датчики потока (реле протока): Для защиты от «сухого хода».
Клеммные колодки: Для подключения всех внешних датчиков и цепей.
В зависимости от задач, в ШУН закладываются различные алгоритмы:
По уровню: Насос включается при достижении нижнего уровня в резервуаре и отключается при верхнем (или наоборот, для дренажа). Классика для КНС и емкостей.
По давлению: Поддержание постоянного давления в трубопроводе. Насос включается при падении давления ниже уставки и отключается при достижении верхней уставки. Для более точной системы используется частотный преобразователь (ПИД-регулирование).
Каскадное управление: Используется при нескольких насосах. Первый насос работает постоянно (или регулируется частотником), а второй/третий подключаются по очереди, если первый не справляется.
Чередование насосов: Для равномерного износа. После каждого цикла или через заданное количество моточасов ведущий и ведомый насос меняются ролями.
Автоматический ввод резерва (АВР): Если основной насос выходит из строя или не может создать нужное давление, автоматически запускается резервный.
ШУН можно классифицировать по нескольким признакам.
Шкафы прямого пуска (нерегулируемые): Самые простые и дешевые. Насос либо работает на 100% мощности, либо стоит. Применяются для двигателей небольшой мощности и там, где не нужно регулировать производительность (например, перекачка из емкости в емкость).
Шкафы с устройством плавного пуска (УПП): Обеспечивают плавный разгон двигателя, снижая пусковые токи и гидроудары. Но скорость вращения после разгона остается постоянной.
Шкафы с частотным преобразователем (ЧРП): Самый продвинутый и энергоэффективный тип. Позволяет плавно регулировать скорость вращения двигателя, подстраивая производительность насоса под реальное потребление. Экономия электроэнергии достигает 30-50%. Идеально для систем водоснабжения с переменным расходом.
ШУН-1: Управление одним насосом.
ШУН-2: Управление двумя насосами (часто в схеме «рабочий + резервный»).
ШУН-3 и более: Для многопозиционных насосных станций.
Шкафы управления скважинными насосами: Обычно имеют защиту от «сухого хода» и перегрева.
Шкафы управления повысительными насосными станциями: Поддержание давления в сети. Часто оснащаются ЧРП.
Шкафы управления канализационными насосными станциями (КНС): Управление по уровню, с защитой от заиливания и промывкой.
Шкафы управления дренажными и пожарными насосами.
Современные ШУН могут быть оснащены дополнительными возможностями, которые расширяют их функционал:
GSM-модуль: Отправка SMS-сообщений об авариях на телефон дежурного или главного инженера.
Модем для диспетчеризации: Передача данных по Ethernet или радиоканалу в центральную диспетчерскую (SCADA).
Контроль температуры и вибрации: Для особо ответственных механизмов.
Учет электроэнергии и моточасов: Для планирования технического обслуживания и анализа эффективности.
Обогрев и освещение внутри шкафа: Для эксплуатации при низких температурах.
Как правило, шкафы управления не покупают с полки, как телевизор. Их проектируют и собирают под конкретную задачу. Процесс создания ШУН включает:
Анализ технического задания: Инженер изучает параметры насосов (мощность, ток, напряжение), условия эксплуатации, требуемые алгоритмы управления.
Разработка электрической принципиальной схемы: Проектирование силовой части и цепей управления.
Подбор компонентов и корпуса: Выбор автоматики (бренд, серия) с учетом требований заказчика и бюджета.
Сборка шкафа: Монтаж оборудования в корпусе, прокладка проводов, маркировка.
Программирование (если есть контроллер или ЧРП): Загрузка алгоритмов управления, настройка ПИД-регулятора.
Испытания: Проверка работоспособности, имитация сигналов, настройка защит.
Отгрузка и шеф-монтаж: Доставка заказчику и помощь во вводе в эксплуатацию.
Если вам нужен шкаф управления насосами, ответьте на следующие вопросы для поставщика (или для себя):
Параметры насосов: Мощность (кВт), номинальный ток (А), напряжение (380В или 220В), количество насосов.
Тип управления: Прямой пуск, плавный пуск или частотное регулирование?
Режим работы: Постоянное давление, по уровню, по температуре? Какие датчики используются?
Условия установки: Где будет стоять шкаф? В сухом помещении или на улице? Нужна ли степень защиты IP54?
Диспетчеризация: Нужно ли передавать сигналы на пульт? Достаточно просто лампочек на двери?
Бренды: Есть ли пожелания по производителю автоматики (например, Siemens, ABB, Schneider Electric, IEK, ОВЕН)?
Шкаф управления насосами (ШУН) — это не просто «коробка с проводами», а высокотехнологичное изделие, обеспечивающее надежную, экономичную и безопасную работу вашей системы водоснабжения, отопления или канализации. Инвестиции в качественный шкаф окупаются за счет экономии электроэнергии, увеличения срока службы насосов и исключения аварийных ситуаций.
