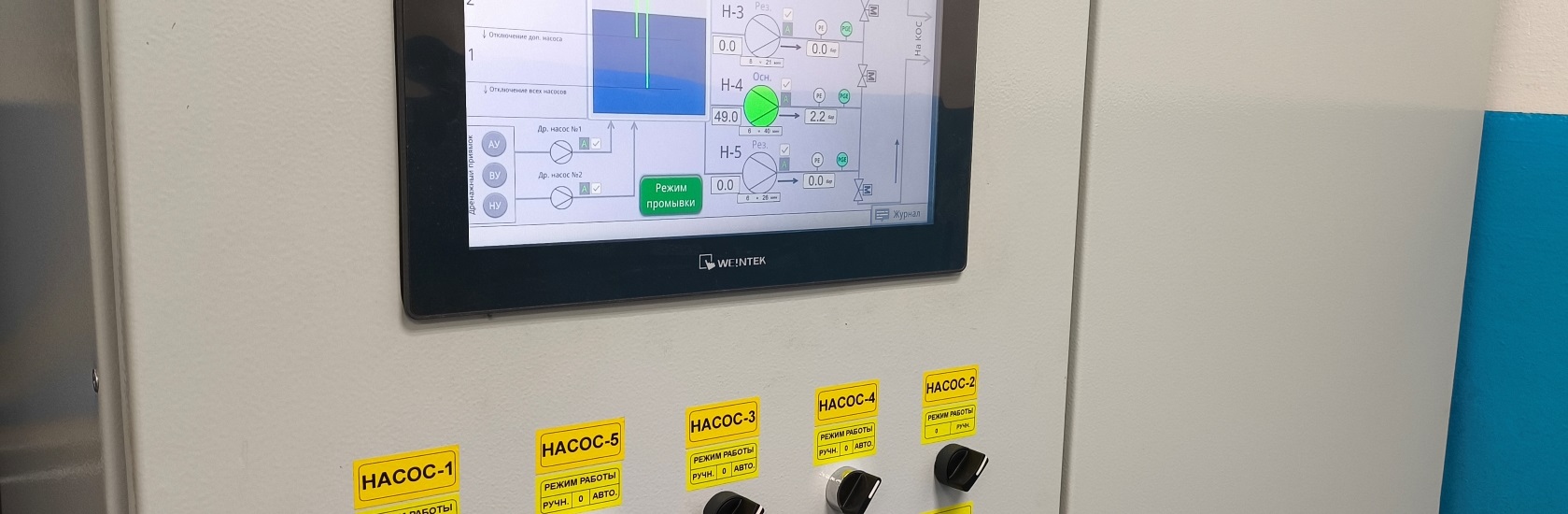

Шкаф управления насосами (ШУН) — это не просто металлический ящик с кнопками и лампочками. Это командный центр, в котором сходятся силовые кабели, сигналы от датчиков и программный код, превращающий набор электронных компонентов в думающую систему. Спроектировать, собрать и запрограммировать ШУН так, чтобы он безотказно работал годами в условиях реальной эксплуатации, — задача, требующая компетенций на стыке электротехники, гидравлики и промышленного программирования.
Компания «Электродизайн» (г. Новосибирск) специализируется на этом направлении. В собственном сборочном цехе мы создаем шкафы управления для насосных станций любого назначения: водоснабжения, водоотведения, дренажа, повысительных и циркуляционных систем. В этой статье я расскажу, как происходит программирование и монтаж ШУН, какие этапы проходит каждый шкаф и что отличает профессиональный подход от кустарного.
Шкаф управления насосами — это комплектное низковольтное устройство (НКУ), предназначенное для автоматического, полуавтоматического и ручного управления одним или несколькими насосными агрегатами. ШУН берет на себя весь комплекс задач, связанных с эксплуатацией насосов.
Базовые функции ШУН:
Пуск и останов насосов по команде оператора или автоматически (по давлению, уровню, расходу, температуре).
Защита электродвигателей от перегрузки, короткого замыкания, обрыва фазы, несимметрии напряжений, сухого хода.
Регулирование производительности (через преобразователь частоты или каскадное включение).
Сигнализация о режимах работы и авариях (световая индикация, передача сигналов на диспетчерский пульт).
Продвинутые функции, которые мы закладываем в ШУН:
ПИД-регулирование давления или расхода с автоматической адаптацией к изменению нагрузки.
Каскадное управление группой насосов с автоматической ротацией по моточасам.
Энергосберегающие алгоритмы («спящий режим», ночное снижение уставок).
Самодиагностика и предиктивная аналитика (обнаружение отклонений в работе до того, как они станут аварией).
Обмен данными с системой диспетчеризации по промышленным протоколам (Modbus RTU/TCP, Profinet, МЭК 60870-5-104).
Удаленное управление и SMS/Telegram-оповещения через встроенный GSM-модем.
Монтаж и программирование не начинаются спонтанно. Им предшествует тщательное проектирование, которое мы выполняем на основе технического задания и данных, полученных при обследовании объекта.
Что разрабатывается на этапе проекта:
Принципиальная электрическая схема. Это главный документ, по которому будет собираться шкаф. На схеме отображаются:
Вводная часть: автоматический выключатель, устройство защиты от импульсных перенапряжений (УЗИП), реле контроля фаз, схема АВР (если питающих вводов два).
Силовые цепи каждого насоса: автоматический выключатель защиты двигателя (мотор-автомат) или предохранители, контактор, устройство плавного пуска или преобразователь частоты, тепловое реле (если нет мотор-автомата).
Цепи управления: программируемый логический контроллер (ПЛК) с модулями ввода/вывода, промежуточные реле, кнопки и переключатели, блок питания 24 В, панель оператора.
Цепи сигнализации и блокировок: лампы индикации, сирена, концевые выключатели задвижек, входы от внешних систем (пожарная сигнализация, телемеханика).
Схема соединений (монтажная схема). Показывает физическое расположение компонентов внутри шкафа и трассировку проводов. Силовые и контрольные цепи разносятся по разным кабельным каналам. Для аналоговых сигналов (4–20 мА от датчиков) предусматриваются экранированные кабели с заземлением экрана.
Спецификация компонентов. Полный перечень с указанием производителей, типов и количества. Мы используем оборудование проверенных брендов (ABB, Schneider Electric, Siemens, Danfoss, ОВЕН, Segnetics), что обеспечивает надежность и долгосрочную поддержку.
Алгоритмическое описание. Текстовый документ и блок-схемы, описывающие логику работы ШУН во всех режимах. Этот документ — основа для последующего программирования ПЛК.
Проектная документация готова — начинается физическое изготовление шкафа. Сборка силовых электрощитов и щитов управления в «Электродизайн» — это регламентированный производственный процесс с обязательным контролем качества на каждом шаге.
Последовательность сборочных работ:
Подготовка корпуса.
Выбираем шкаф в зависимости от условий эксплуатации: IP31 для отапливаемых операторских, IP54 для цехов и насосных с нормальной средой, IP65 для уличных павильонов и КНС. Устанавливаем монтажную панель, DIN-рейки, кабельные каналы (короба). Для шкафов вне помещений монтируем систему климат-контроля: вентилятор с фильтром на приток, обогреватель с термостатом для защиты от конденсата.
Установка силовых компонентов.
На монтажную панель крепятся вводной автомат, контакторы, мотор-автоматы, устройства плавного пуска. Отдельно, с соблюдением зазоров для конвекционного охлаждения, устанавливаются преобразователи частоты. Слишком плотная компоновка — частая причина перегрева и отказов ПЧ в жару.
Установка компонентов управления.
На DIN-рейку устанавливаются ПЛК, модули ввода/вывода, промежуточные реле, блок питания, клеммники. Коммуникационное оборудование (коммутатор Ethernet, GSM-модем) размещается так, чтобы обеспечить удобный доступ для настройки и замены.
Силовой монтаж.
Прокладываем силовые провода от ввода до каждого потребителя. Используем многожильный медный провод с оконцевателями (наконечниками) для всех присоединений. Сечение провода выбирается с запасом по токовой нагрузке с учетом коэффициента одновременности и температуры внутри шкафа. Маркировка — обязательна с двух сторон. Силовые цепи прокладываются в одном коробе, контрольные — в другом.
Контрольный монтаж.
Подключаются все сигнальные линии: от кнопок и переключателей на дверце к дискретным входам ПЛК, от аналоговых входов ПЛК к клеммникам для подключения внешних датчиков. Особое внимание — экранированию аналоговых линий. Экран заземляется со стороны шкафа, чтобы избежать контуров уравнивания токов и наводок от силовых кабелей.
Проверка качества сборки.
Готовый шкаф проходит визуальный осмотр и инструментальную проверку: прозвонка цепей, измерение сопротивления изоляции, проверка затяжки винтовых соединений динамометрическим инструментом.
Аппаратная часть готова — наступает черед программной. Программирование шкафа управления насосами — это не «написание кода» в абстрактном смысле. Это перевод инженерных алгоритмов на язык, понятный контроллеру.
На каких языках мы программируем:
LD (Ladder Diagram, релейно-контактные схемы). Наглядный язык, понятный электрикам. Применяем для логических цепей блокировок, пуска/останова.
FBD (Function Block Diagram, функциональные блоки). Удобен для реализации ПИД-регуляторов, математических вычислений, обработки аналоговых сигналов.
ST (Structured Text, структурированный текст). Используем для сложных алгоритмов: каскадное управление, предиктивная аналитика, обмен данными по коммуникационным протоколам.
Типовые программные модули, которые мы закладываем в ШУН:
Модуль пуска и останова насоса.
Проверяет предпусковые условия: нет активных аварий (перегрузка, сухой ход, обрыв фазы), электропривод задвижки открыт (если есть), питание в норме.
Выдает команду на включение контактора или пуск ПЧ.
Контролирует выход на рабочий режим по току и давлению. Если через заданное время после пуска давление не выросло — авария (закрыта задвижка, завоздушен насос).
Модуль ПИД-регулирования.
Принимает сигнал от датчика давления (4–20 мА), масштабирует его в бары.
Сравнивает с уставкой, вычисляет ошибку.
По ПИД-алгоритму вычисляет управляющий сигнал (частоту для ПЧ или положение для регулирующего клапана).
Имеет защиту от «интегрального насыщения» и безударное переключение режимов.
Модуль каскадного управления.
Определяет, какой насос является «ведущим» (через ПЧ), а какой «ведомым».
При выходе ведущего на максимальную частоту и сохранении дефицита давления — запускает ведомый, перераспределяя нагрузку.
При падении нагрузки — плавно снижает частоту ведущего и отключает ведомый.
Ведет счетчик моточасов и реализует ротацию.
Модуль защит.
Анализирует токи фаз (с трансформаторов тока), вычисляет несимметрию.
Контролирует сигнал от датчика уровня в источнике — защита от сухого хода.
Принимает и обрабатывает аварийные сигналы от ПЧ (по полевым шинам или дискретным входам).
Ведет учет количества пусков в час и блокирует слишком частые старты.
Модуль связи с верхним уровнем.
Формирует пакеты данных для передачи в SCADA-систему: давления, уровни, расходы, токи, наработка, статусы.
Принимает команды от диспетчера: изменить уставку, запустить/остановить насос, квитировать аварию.
При использовании GSM-модема — формирует и отправляет SMS при авариях.
Стендовая отладка.
После загрузки программы мы подключаем к шкафу имитатор сигналов и «проигрываем» все сценарии: нормальный пуск, каскадное включение, сухой ход, обрыв датчика, перегрузку, команды диспетчера. Проверяем реакцию системы на каждое событие. Это позволяет выявить и исправить логические ошибки до выезда на объект.
Шкаф собран, проверен, запрограммирован — пора на объект. Монтаж ШУН на месте эксплуатации — это ответственный этап, от которого зависит корректная работа всей системы.
Установка шкафа:
Шкаф крепится на заранее подготовленное основание (бетонный фундамент, металлическая рама, стена). Проверяется вертикальность установки, обеспечивается свободный доступ к дверцам и кабельным вводам.
Для уличных шкафов — установка козырька от осадков, подвод кабелей через герметичные сальники.
Прокладка кабельных трасс:
Силовые кабели от ШУН до двигателей насосов прокладываются в отдельных лотках или трубах.
Кабели от датчиков — экранированная витая пара. Трасса прокладывается на расстоянии не менее 30 см от силовых кабелей, чтобы избежать электромагнитных наводок.
При значительной длине кабеля от ПЧ до двигателя (более 50 метров) применяем выходные моторные дроссели или синус-фильтры для защиты изоляции двигателя от перенапряжений.
Подключение полевых устройств:
Разделка и подключение кабелей в шкафу и на полевых устройствах.
Маркировка кабелей в соответствии со схемой.
Проверка целостности цепей мегомметром.
Шкаф смонтирован, кабели подключены. Начинается пусконаладочные работы — момент истины, когда проект превращается в работающую систему.
Типовая последовательность ПНР:
Подача напряжения на ШУН без нагрузки. Проверяем работу вводной автоматики, реле контроля фаз, блока питания. Контролируем правильность чередования фаз.
Холостой пуск насосов. Кратковременно запускаем каждый насос, проверяем направление вращения (если перепутали фазы — меняем две любые на клеммнике). Слушаем шум, смотрим на отсутствие чрезмерной вибрации.
Настройка преобразователей частоты. В рамках услуги монтаж и наладка преобразователей частоты вводим паспортные данные двигателя, выполняем автонастройку (идентификацию параметров обмоток), задаем времена разгона и торможения, настраиваем защитные уставки. Активируем функцию пропуска резонансных частот (Skip Frequencies), если при пробном пуске на определенных оборотах обнаружилась вибрация трубопроводов.
Настройка ПИД-регулятора. Подаем в систему воду, включаем насос в режиме регулирования. Наблюдаем за переходным процессом: как быстро достигается уставка, есть ли перерегулирование и автоколебания. Подбираем коэффициенты P, I, D. Процесс итеративный и требует терпения — гидравлические сети инерционны, и эффект от изменения настроек проявляется с задержкой.
Проверка защит. Имитируем сухой ход (перекрываем всасывающую задвижку или опустошаем приямок), проверяем срабатывание защиты и формирование аварийного сигнала. Проверяем срабатывание тепловой защиты (если возможно — кратковременно завышаем уставку и нагружаем насос).
Проверка диспетчеризации. Если предусмотрена автоматизация и диспетчеризация инженерных систем, проверяем прохождение всех сигналов на пульт, корректность отображения мнемосхем, работу SMS-оповещений.
За годы работы мы повидали множество шкафов, собранных и запрограммированных с ошибками. Вот самые частые из них, которые мы в своей практике исключаем:
Ошибки монтажа:
Совместная прокладка силовых и сигнальных кабелей. Приводит к наводкам на аналоговые линии. Датчик давления показывает 4,5 мА вместо 4 мА — регулятор задирает обороты — авария по перегрузке.
Экономия на сечении провода. Кабель греется, изоляция плавится, короткое замыкание. Уставка автомата должна быть согласована с сечением кабеля, а сечение — с реальной нагрузкой.
Отсутствие или неправильное подключение экранов. Экраны, заземленные с двух сторон, могут создавать контуры уравнительных токов, которые сами становятся источником помех. Мы всегда заземляем экран со стороны шкафа, а на полевом устройстве оставляем «в воздухе».
Ошибки программирования:
Некорректный ПИД-регулятор. Слишком большой коэффициент усиления — автоколебания. Слишком маленький — реакция медленная, давление падает при пиковом водоразборе. Мы подбираем коэффициенты на реальном объекте, а не берем «типовые».
Отсутствие защиты от частых пусков. Если насос мощностью 30 кВт включается 20 раз в час, его двигатель долго не проживет. Контроллер должен следить за этим и блокировать лишние пуски.
Нет обработки потери связи с датчиком. Если датчик давления вышел из строя и показывает «0», а ПИД-регулятор пытается поднять давление, насос выйдет на максимальные обороты и может разрушить трубопровод. В программе обязательно должна быть логика: «если сигнал датчика меньше 4 мА (обрыв) или больше 20 мА (короткое замыкание) — аварийный останов».
Программирование и монтаж шкафов управления насосами — это ключевой этап автоматизации насосной станции. Именно здесь закладываются надежность, эффективность и удобство эксплуатации будущей системы.
В компании «Электродизайн» (г. Новосибирск) мы выполняем полный цикл создания ШУН: от проекта и сборки силовых электрощитов и щитов управления до программирования ПЛК, монтажа и наладки преобразователей частоты и интеграции с диспетчеризацией инженерных систем. Мы отвечаем за результат и даем гарантию на свои изделия.
Если вам нужен шкаф управления насосами, который будет не «как-то работать», а решать поставленные задачи безотказно и экономично, — приглашаем к сотрудничеству. Мы спроектируем, соберем и запустим систему, заточенную именно под ваш объект.
