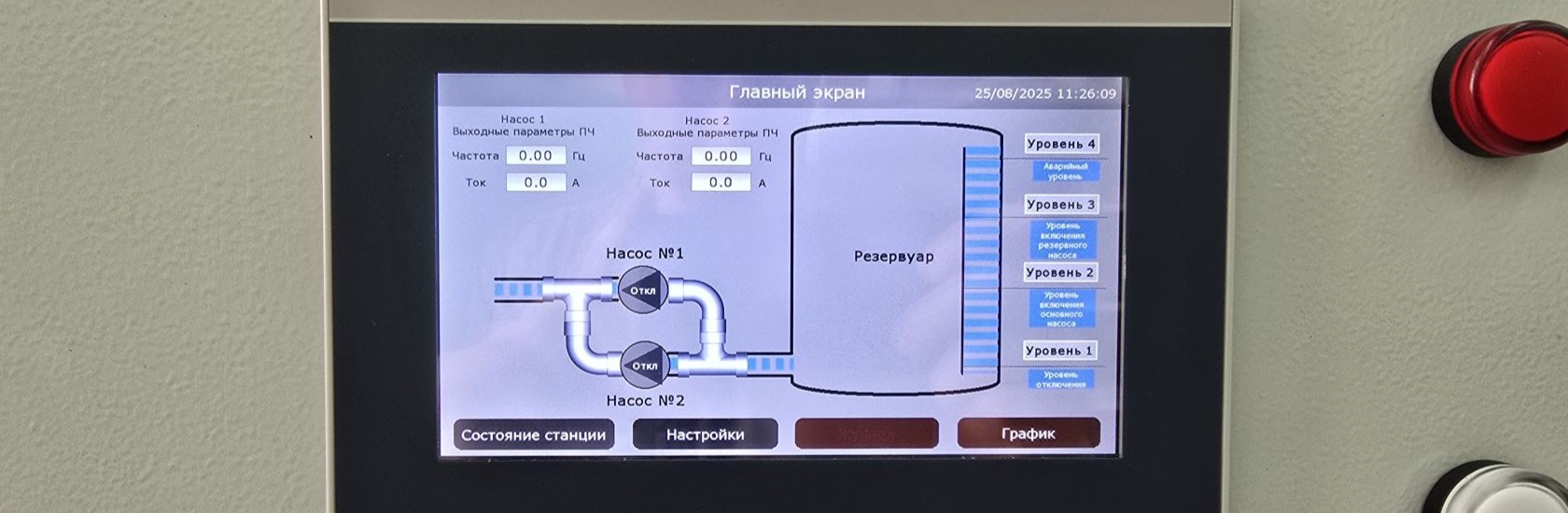

Шкаф управления дренажными насосами

Автор: Лаврентьев Кирилл

Дренажные насосы — это оборудование, которое работает в самых суровых условиях: в воде, грязи, песке, с возможным попаданием мелких камней и волокнистых включений. Они откачивают грунтовые воды из подвалов и котлованов, осушают строительные площадки, обслуживают ливневые канализации и дренажные системы. Отказ дренажного насоса в самый ответственный момент (например, во время паводка или сильного дождя) может привести к затоплению подвала, разрушению фундамента, остановке стройки.

Шкаф управления дренажными насосами (ШУДН) — это специализированное устройство, которое автоматизирует работу одного или нескольких дренажных насосов, обеспечивает их защиту от аварийных режимов (сухой ход, перегрузка, засор, работа на закрытую задвижку), контролирует уровень воды и сигнализирует об авариях. В отличие от обычных шкафов управления насосами, ШУДН учитывает специфику дренажа: наличие поплавковых выключателей, работу в агрессивной среде, необходимость защиты от заиливания и частых пусков.

В данной статье мы рассмотрим:

• назначение и особенности дренажных насосов;

• классификацию шкафов управления;

• состав оборудования;

• схемы управления по уровню (поплавки, электроды, ультразвук);

• защиты и блокировки (сухой ход, перегрузка, засор, работа на закрытую задвижку);

• особенности для двухнасосных систем (чередование, резервирование);

• требования к шкафу (степень защиты, корпус);

• монтаж и эксплуатацию;

• типичные ошибки.

Материал ориентирован на специалистов по дренажным системам, строителей, эксплуатантов подвальных и ливневых насосных станций, а также на владельцев частных домов с подвалами и дренажными системами.

Глава 1. Особенности дренажных насосов и требования к управлению

1.1. Чем дренажный насос отличается от других насосов

Дренажные насосы предназначены для перекачки загрязненной воды с механическими примесями (песок, ил, мелкие камни, волокна). Их основные особенности:

• Рабочее колесо — открытого типа (канальное или вихревое) с большим проходным сечением (до 35–50 мм), чтобы пропускать твердые частицы.

• Корпус — чугунный или из нержавеющей стали (для агрессивных сред).

• Двигатель — часто погружной, с двойной изоляцией, защитой от влаги (класс IP68).

• Термозащита — встроенное термореле (PTC) в обмотках двигателя.

• Поплавковый выключатель — часто встроенный в насос или устанавливаемый отдельно для автоматизации.

1.2. Основные режимы работы дренажной системы

Режим «Осушение» (откачка воды из приямка)

• Вода поступает в приямок самотеком (из дренажных труб, из подвала).

• Насос включается при высоком уровне воды и отключается при низком.

• Циклы могут быть нерегулярными (после дождя, при таянии снега).

Режим «Поддержание уровня» (постоянное присутствие воды)

• Вода поступает непрерывно (например, грунтовые воды).

• Насос работает циклически: включился — откачал — выключился — уровень поднялся — включился.

• Важно избегать слишком частых пусков.

Режим «Аварийный» (паводок, прорыв трубы)

• Приток воды резко возрастает.

• Насос должен работать продолжительное время без перегрева.

1.3. Требования к шкафу управления

• Управление по уровню — автоматическое включение/отключение от поплавковых выключателей или электродных датчиков.

• Защита от сухого хода — отключение насоса при падении уровня ниже допустимого (предотвращает работу без воды).

• Защита от перегрузки — тепловое реле или электронная защита.

• Защита от засора — контроль тока (при засоре ток растет) или реверс (для фекальных насосов).

• Защита от частых пусков — ограничение количества включений в час.

• Возможность ручного управления — для откачки при аварии или ремонте.

• Сигнализация — о высоком уровне (авария «Подтопление»), о перегрузке, о неисправности насоса.

• Корпус шкафа — влагозащищенный (IP54–IP65), антикоррозийный.

Глава 2. Классификация шкафов управления дренажными насосами

2.1. По количеству управляемых насосов

ШУДН на 1 насос

• Для малых дренажных систем (подвал частного дома, небольшой строительный котлован).

• Самый простой и дешевый вариант.

ШУДН на 2 насоса (рабочий + резервный)

• Для ответственных объектов, где недопустим простой (больницы, детские сады, подземные паркинги, насосные станции ливневой канализации).

• При отказе рабочего насоса автоматически включается резервный.

• Также возможно чередование насосов для равномерного износа.

ШУДН на 2 насоса с параллельной работой

• При большом притоке воды включаются оба насоса одновременно.

• Используется на крупных дренажных станциях.

2.2. По типу датчиков уровня

С поплавковыми выключателями

• Самый распространенный и дешевый вариант.

• Поплавок всплывает при подъеме уровня и замыкает контакт.

• Минусы: механический износ, залипание в грязи, ограниченная длина кабеля.

С электродными датчиками (проводниковыми)

• Три электрода: общий, нижний уровень (выключение), верхний уровень (включение).

• При погружении электродов в воду ток проходит между ними.

• Плюсы: нет движущихся частей, надежны в грязной воде.

• Минусы: электроды со временем окисляются (требуют периодической очистки).

С ультразвуковыми или радарными датчиками

• Бесконтактное измерение уровня (датчик под потолком приямка).

• Плюсы: нет контакта с агрессивной средой, точное непрерывное измерение.

• Минусы: высокая стоимость, требует чистой «зоны обзора».

2.3. По типу корпуса

Шкаф в пластиковом корпусе (IP65)

• Легкий, не ржавеет, герметичный.

• Для установки во влажных помещениях (подвал, приямок, КНС).

Шкаф в стальном корпусе с порошковым покрытием (IP54–IP65)

• Более прочный, защищен от коррозии.

• Для установки в технических помещениях или на улице.

Шкаф в нержавеющей стали

• Для агрессивных сред (химические производства, очистные сооружения).

• Дорогой, но долговечный.

2.4. По способу пуска насоса

• Прямой пуск (DOL) — для насосов мощностью до 5–7 кВт.

• Мягкий пускатель — для насосов 5–15 кВт (снижает гидроудары и пусковые токи).

• Частотный преобразователь — редко для дренажа (только для регулирования производительности на крупных станциях).

Глава 3. Состав шкафа управления дренажными насосами

3.1. Вводно-распределительная часть

3.2. Силовая часть

3.3. Управляющая часть

3.4. Часть датчиков уровня (внешняя)

3.5. Сигнальная часть

3.6. Вспомогательная часть

Глава 4. Схемы и алгоритмы управления

4.1. Управление одним насосом по двум поплавкам (классическая схема)

Уровни:

• Поплавок нижнего уровня (LL) — установлен чуть выше всасывающего отверстия насоса. При опускании уровня ниже LL — поплавок размыкает контакт, насос отключается (защита от сухого хода).

• Поплавок верхнего уровня (HL) — установлен выше LL. При подъеме уровня до HL — поплавок замыкает контакт, насос включается.

Алгоритм:

1. Уровень воды низкий (ниже LL) — насос выключен.

2. Вода поступает, уровень растет.

3. Уровень достигает HL — поплавок HL замыкается, насос включается.

4. Насос откачивает воду, уровень падает.

5. Уровень опускается ниже LL — поплавок LL размыкается, насос отключается.

6. Цикл повторяется.

Гистерезис: расстояние между HL и LL — это гистерезис. Должен быть достаточным, чтобы насос не включался слишком часто (обычно 20–50 см). Если приямок мелкий, гистерезис уменьшают, но это увеличивает частоту пусков.

4.2. Управление одним насосом с защитой от сухого хода (три поплавка)

Уровни:

• LL (сухой ход) — самый нижний. При опускании уровня ниже LL — блокировка включения насоса (даже если HL замкнут). Сброс блокировки — только ручной (кнопка «Сброс» на шкафу) или автоматический после подъема уровня выше среднего.

• HL (включение) — средний уровень. При подъеме до HL — насос включается.

• HH (аварийный уровень) — верхний, сигнализация «Подтопление».

4.3. Управление двумя насосами (рабочий + резервный) с чередованием

Для ответственных объектов (подземные паркинги, больницы).

Уровни (4 поплавка или 2 электродных датчика + поплавки):

• LL — отключение насосов (сухой ход).

• HL1 — включение рабочего насоса (первый уровень).

• HL2 — включение второго насоса (если вода продолжает прибывать).

• HH — аварийный уровень (сигнализация).

Алгоритм:

1. Уровень поднимается до HL1 — включается рабочий насос (№1, если сегодня его очередь).

2. Если приток воды превышает производительность одного насоса, уровень продолжает расти.

3. Уровень достигает HL2 — включается второй насос (№2) параллельно с первым.

4. Уровень падает ниже HL2 — второй насос отключается.

5. Уровень падает ниже HL1 — рабочий насос отключается.

6. Если рабочий насос (№1) не создал откачку в течение заданного времени (засор, поломка) — автоматическое переключение на резервный (№2) с выдачей сигнала «Авария насоса №1».

7. Чередование: при следующем цикле рабочим становится насос №2, резервным — №1.

4.4. Управление с автоматическим реверсом (для фекальных насосов, склонных к засорам)

Проблема: фекальные насосы часто забиваются волокнистыми включениями (тряпки, салфетки, веревки).

Решение:

• Шкаф управления контролирует ток насоса.

• Если при включенном насосе ток ниже номинального (нет нагрузки) — возможно, засор или насос работает всухую.

• Если ток выше номинального более чем на 20–30% в течение 5–10 секунд — алгоритм: отключить насос, выдержать паузу, включить в обратном направлении (реверс) на 2–3 секунды (для фекальных насосов, допускающих реверс), затем снова включить в прямом направлении.

• Если после 2–3 попыток засор не сброшен — отключение насоса с аварией «Засор».

Глава 5. Защиты и блокировки

5.1. Защита от сухого хода (работа без воды)

Дренажные насосы особенно чувствительны к работе без воды — охлаждение происходит перекачиваемой водой, без воды двигатель перегревается за 1–2 минуты.

Реализация:

• Поплавок нижнего уровня (LL) — отключает насос при падении уровня ниже допустимого.

• Электродный датчик нижнего уровня.

• Контроль тока (при сухом ходе ток ниже номинального). Используется как дополнительная защита.

5.2. Защита от перегрузки

• Тепловое реле — настраивается на номинальный ток насоса +10–15%. При длительном превышении тока отключает насос.

• Электронное реле защиты — более точное, с регулируемым временем срабатывания (для учета пусковых токов).

5.3. Защита от засора (контроль тока)

• При засоре рабочее колесо заблокировано, ток резко возрастает (до 300–500% номинального).

• Электронное реле защиты отключает насос за 0,5–1 секунду при превышении тока выше 200–300% номинала.

5.4. Защита от работы на закрытую задвижку

Если задвижка на напорном трубопроводе закрыта, насос работает, но вода не выходит. Ток при этом близок к номинальному (или немного ниже). Защита:

• Реле протока — если нет потока при работающем насосе более N секунд — отключение.

• Датчик давления — если давление на выходе выросло выше нормы (закрыта задвижка) — отключение.

5.5. Защита от частых пусков

Дренажные насосы имеют ограниченное допустимое количество пусков в час (обычно 10–20). Шкаф должен:

• Ограничивать частоту включений (задержка между отключением и следующим включением — не менее 30 секунд).

• Контролировать количество пусков за час и блокировать включение при превышении.

5.6. Защита от перегрева двигателя (встроенное термореле)

Многие погружные насосы имеют встроенный термовыключатель (PTC) в обмотках. Шкаф управления должен иметь вход для подключения этого термовыключателя. При срабатывании (температура > 130–150°C) насос отключается с аварией «Перегрев».

Глава 6. Особенности шкафа для дренажных систем

6.1. Степень защиты корпуса (IP)

Дренажные шкафы часто устанавливаются во влажных помещениях (подвалы, приямки, КНС) или на улице.

• IP54 — минимально для сухого технического помещения (щитовая).

• IP65 — для установки во влажном помещении или на улице (защита от струй воды).

• IP66 — для зон с возможным затоплением (шкаф выше уровня пола).

6.2. Антикоррозийная защита

• Пластиковый корпус (поликарбонат, полиэстер) — лучший вариант для влажных и агрессивных сред.

• Стальной корпус с порошковым покрытием — только для сухих помещений.

• Нержавеющая сталь — для химически агрессивных сред (очистные сооружения).

6.3. Кабельные вводы

• Герметичные сальники PG или метрические с уплотнениями.

• Все неиспользуемые вводы — заглушены.

• Для кабелей насосов — сальники с разгрузкой от натяжения (чтобы вес кабеля не передавался на клеммы).

6.4. Обогрев (для уличных шкафов)

При установке на улице или в неотапливаемом помещении с возможностью отрицательных температур — терморегулятор (включается при +5°C) и нагреватель (50–100 Вт) для предотвращения конденсата.

Глава 7. Монтаж и эксплуатация

7.1. Монтаж шкафа

• Шкаф устанавливается на высоте не менее 0,5 м от пола (чтобы избежать затопления при подъеме воды).

• Крепление — анкерными болтами (настенный) или на опорах (напольный).

• Заземление корпуса — обязательно.

7.2. Подключение насосов

• Кабель от шкафа до насоса — по сечению, с запасом по длине (чтобы можно было поднять насос для обслуживания).

• Для погружных насосов — кабель в двойной изоляции, с заземлением.

• Подключение через клеммник (не скрутки).

7.3. Подключение поплавковых выключателей

• Поплавки опускаются в приямок на заданную глубину.

• Кабель поплавка фиксируется на стенке приямка (чтобы не плавал свободно).

• Подключение к клеммам шкафа (обычно низковольтные цепи 24 В или 220 В — по схеме).

7.4. Пусконаладка

1. Проверить все соединения, затяжку клемм.

2. Включить вводной автомат, проверить индикацию «Сеть».

3. В ручном режиме включить каждый насос (на несколько секунд) — проверить направление вращения, ток, отсутствие вибрации.

4. В автоматическом режиме — поднять уровень воды вручную (залить водой) — проверить включение насоса при достижении верхнего поплавка.

5. Проверить отключение при опускании уровня ниже нижнего поплавка.

6. Проверить защиту от сухого хода (отключить поплавок нижнего уровня — насос не должен включиться).

7. Проверить аварийную сигнализацию (поднять уровень до аварийного поплавка).

7.5. Эксплуатационное обслуживание

• Ежемесячно: визуальный осмотр, проверка индикации, проверка свободного хода поплавков (не залипли).

• Раз в 6 месяцев: проверка затяжки клемм, очистка шкафа от пыли, проверка работы тепловых реле.

• Раз в год: проверка сопротивления изоляции кабелей насосов, замер тока, чистка электродов (если используются).

Глава 8. Типичные ошибки

Глава 9. Современные тенденции

9.1. Беспроводные датчики уровня

Вместо поплавковых выключателей с кабелями используются радиодатчики уровня (LoRaWAN, ZigBee), которые передают сигнал на шкаф управления. Упрощает монтаж, особенно в труднодоступных приямках.

9.2. Счетчик моточасов и прогнозирование ремонта

ПЛК ведет учет наработки каждого насоса в часах и количестве включений. При достижении заданных пределов (например, 5000 часов или 20 000 пусков) выдается предупреждение «Требуется техническое обслуживание насоса №1».

9.3. Удаленный мониторинг через GSM/4G

Шкаф управления оснащается GSM-модемом. При аварии (подтопление, отказ насоса) отправляет SMS ответственному лицу. Можно также дистанционно включить насос или просмотреть уровень воды.

9.4. Защита от заиливания (периодическое включение)

Если насос долго не используется (например, летом в дренажной системе), может произойти заиливание рабочего колеса. Шкаф управления раз в сутки (или раз в неделю) включает насос на 5–10 секунд для профилактики.

9.5. Интеграция с системой «Умный дом»

Для частных домов с подвалом и дренажным насосом — интеграция с системой «Умный дом». Владелец получает уведомление на смартфон о подтоплении, может дистанционно включить насос и увидеть уровень воды.

Заключение

Шкаф управления дренажными насосами (ШУДН) — это специализированное устройство, обеспечивающее надежную и безопасную работу дренажной системы. Правильно спроектированный шкаф:

• Автоматически управляет насосом (насосами) по уровню воды.

• Защищает насос от сухого хода, перегрузки, засора, частых пусков.

• Сигнализирует об авариях (подтопление, отказ насоса).

• Для двухнасосных систем — обеспечивает чередование и резервирование.

• Имеет корпус, защищенный от влаги и коррозии (IP54–IP65).

Выбор типа ШУДН (на 1 насос, на 2 насоса, с чередованием, с реверсом) зависит от объекта: для частного дома достаточно простого однонасосного шкафа с двумя поплавками, для подземного паркинга или больницы — двухнасосного с чередованием, резервированием и удаленной сигнализацией.

Компания «Электродизайн» проектирует и изготавливает шкафы управления дренажными насосами любых типов — от простых однонасосных до сложных двухнасосных с чередованием, защитой от засора, удаленным мониторингом и интеграцией в системы диспетчеризации.
