Автор: Лаврентьев Кирилл

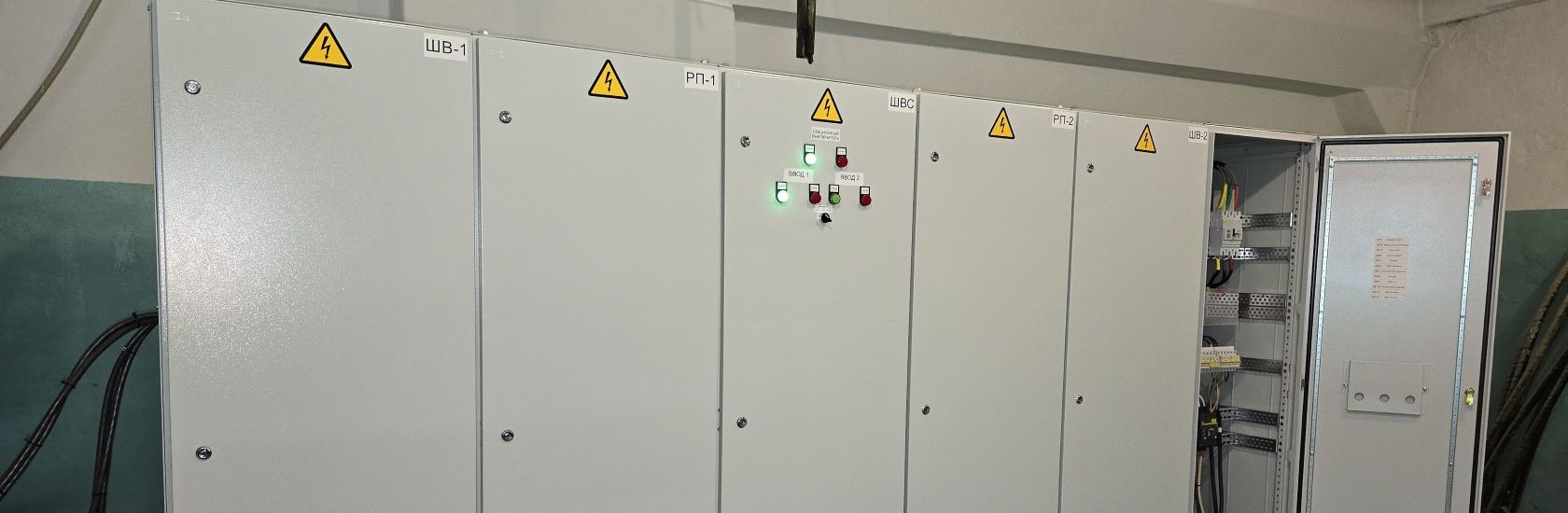

Силовые и распределительные шкафы управления — это основа электроснабжения и автоматизации любого промышленного объекта, здания или инфраструктурного сооружения. Именно здесь концентрируются силовые цепи, аппараты защиты, устройства управления и коммутации. От того, насколько грамотно выполнен монтаж шкафов, зависят надежность работы оборудования, безопасность персонала и долговечность всей системы.
Установка шкафа управления — это не просто «повесить ящик на стену». Это комплекс инженерных работ, требующий соблюдения правил устройства электроустановок (ПУЭ), технических регламентов, требований производителя и норм охраны труда. Ошибки при установке могут привести к коротким замыканиям, пожарам, поражению электрическим током и выходу из строя дорогостоящего оборудования.
В данной статье мы подробно рассмотрим:
виды силовых и распределительных шкафов управления;
требования к месту установки;
подготовительные работы;
крепление и монтаж шкафа;
прокладку и подключение кабелей;
заземление и уравнивание потенциалов;
маркировку и документацию;
пусконаладочные работы после установки;
типичные ошибки и способы их предотвращения.
Материал ориентирован на электромонтажников, прорабов, инженеров-проектировщиков, а также на руководителей, контролирующих монтаж систем автоматизации и электроснабжения.
Прежде чем говорить об установке, необходимо понимать, какие бывают шкафы, так как требования к их монтажу различаются.
Вводно-распределительные устройства (ВРУ)
Принимают электроэнергию от внешней сети (трансформаторной подстанции, кабельной линии).
Распределяют ее по группам потребителей (освещение, розетки, насосы, вентиляция, технологическое оборудование).
Содержат вводной автомат, счетчики электроэнергии, автоматические выключатели групп, УЗО.
Устанавливаются на вводе в здание или цех.
Силовые шкафы управления (ШУ, ШС)
Управляют конкретным оборудованием (насосами, вентиляторами, компрессорами, конвейерами).
Содержат контакторы, пускатели, частотные преобразователи, контроллеры, панели оператора.
Устанавливаются непосредственно у управляемого оборудования или в специальных помещениях (щитовых).
Распределительные шкафы (РЩ)
Распределяют электроэнергию внутри объекта (по этажам, по зонам, по цехам).
Не содержат сложной автоматики — только автоматические выключатели, УЗО, клеммники.
Устанавливаются на этажных щитовых, в коридорах, производственных помещениях.
Шкафы автоматики (ША, ЩА)
Содержат контроллеры, реле, датчики, панели оператора.
Управляют технологическими процессами (АСУ ТП).
Требуют особого внимания к заземлению, помехозащищенности, температурному режиму.
Навесные (настенные)
Крепятся непосредственно на стену или колонну.
Используются для шкафов малого и среднего размера (до 100–150 кг).
Требуют надежного крепления (анкерные болты, дюбели).
Напольные (стоячие)
Устанавливаются на полу на специальном основании или опорах.
Используются для тяжелых шкафов (более 150 кг) и шкафов большого размера.
Требуют выравнивания по уровню и фиксации к полу.
Встраиваемые
Монтируются в ниши стен.
Используются в жилых и офисных зданиях для эстетики.
Требуют обеспечения вентиляции (отвод тепла).
IP31 — для сухих помещений (щитовые, серверные, отапливаемые цеха).
IP54 — для влажных и пыльных помещений (подвалы, производственные цеха, паркинги).
IP65 — для улицы, агрессивных сред, зон с прямым попаданием воды.
IP20 — только для установки внутри сухих шкафов (комплектующие без корпуса).
Место установки шкафа должно обеспечивать:
Удобный доступ для монтажа, обслуживания и ремонта. Свободное пространство перед шкафом — не менее 0,8–1,0 метра (по ПУЭ — ширина прохода не менее 0,8 м при одностороннем обслуживании). С боков — не менее 0,3 м (для охлаждения и доступа к боковым панелям). Сверху — не менее 0,3 м (для ввода кабелей и вентиляции).
Отсутствие источников тепла рядом (отопительные приборы, тепловые излучатели). Температура в месте установки должна быть в пределах рабочих температур компонентов (обычно от -10°C до +40°C, для уличных шкафов — расширенный диапазон с обогревом).
Отсутствие влаги, конденсата, протечек. Нельзя устанавливать шкаф под трубопроводами воды, пара, канализации. Если другого места нет — предусмотреть защитные кожухи и отвод возможных протечек.
Отсутствие вибрации (для шкафов с электроникой — ПЛК, ПЧ, контроллеры). Вибрация нарушает контакты, сокращает срок службы компонентов. При необходимости — виброизолирующие прокладки.
Защиту от механических повреждений (наезд погрузчика, удар тележкой). В проходных зонах — установка защитных ограждений или бамперов.
Для шкафов, устанавливаемых в специальных помещениях (щитовых), действуют дополнительные требования:
Отдельное помещение с ограничением доступа для необученного персонала (замок, ключ).
Естественная или принудительная вентиляция для отвода тепла от шкафов.
Отсутствие легковоспламеняющихся материалов (стены, пол — из негорючих материалов).
Освещение — достаточное для выполнения работ (не менее 150 люкс).
Температура — не ниже +5°C (для неотапливаемых помещений — установка обогревателей).
Сухость — отсутствие протечек, конденсата, влажности выше 80%.
Непосредственно под трубопроводами воды, пара, канализации.
В местах, где возможно затопление (подвалы с риском подтопления грунтовыми водами — требуется дренаж и приподнятая платформа).
Во взрывоопасных зонах без соответствующего исполнения шкафа (Ex).
В местах с постоянной вибрацией (на вибрирующих фундаментах, на стенах компрессорных).
В проходах, где шкаф будет препятствовать эвакуации (ширина прохода должна быть не менее нормируемой).
Перед началом установки необходимо выполнить ряд подготовительных операций.
Распаковать шкаф, осмотреть на предмет механических повреждений (вмятины, сколы, деформация дверей).
Проверить наличие всех компонентов согласно спецификации (контроллеры, ПЧ, автоматы, клеммники, панели).
Проверить наличие ключей от дверей, заглушек для неиспользуемых кабельных вводов.
Убедиться, что степень защиты соответствует условиям установки (IP на шильдике).
Для настенных шкафов:
Стена должна быть несущей, ровной, без значительных перепадов.
Просверлить отверстия под крепеж в соответствии с монтажной схемой (шаблоном) шкафа.
Для тяжелых шкафов (более 50 кг) — использовать анкерные болты (не дюбели). Глубина заделки — не менее 80–100 мм в бетон.
Для шкафов на гипсокартонных стенах — усиление закладными элементами или монтаж на сквозном креплении (шпильки через стену).
Для напольных шкафов:
Пол должен быть ровным, прочным, негорючим.
Для выравнивания — использование регулируемых опор (если есть) или подкладок из негорючего материала (металл).
Фиксация к полу — анкерными болтами через монтажные отверстия в основании шкафа (или приварка к закладным, если шкаф тяжелый).
Проложить кабельные трассы (лотки, трубы, кабельные каналы) от места установки шкафа до оборудования (насосы, вентиляторы, датчики).
Обеспечить раздельную прокладку силовых и сигнальных кабелей (разные лотки или расстояние не менее 150–200 мм).
Завести кабели в зону установки шкафа с запасом (не менее 1–2 метров для разделки и подключения).
Убедиться в наличии магистрали заземления (главной заземляющей шины) в месте установки.
Сопротивление заземляющего устройства — не более 4 Ом (для систем с глухозаземленной нейтралью) или по проекту.
Разметка — приложить шкаф к стене (или использовать монтажный шаблон), отметить отверстия под крепеж.
Сверление — просверлить отверстия нужного диаметра и глубины.
Установка крепежа — вставить анкерные болты или дюбели.
Навешивание — установить шкаф на крепеж, предварительно сняв дверцу (для тяжелых шкафов — снять все тяжелые компоненты для облегчения).
Выравнивание — отрегулировать положение с помощью уровня. Допустимое отклонение — не более 2° по вертикали и горизонтали.
Фиксация — затянуть крепеж.
Проверка — покачать шкаф, убедиться в надежности крепления.
Важно: для тяжелых настенных шкафов использовать не менее 4 точек крепления (по углам). Не вешать шкаф на гипсокартон без усиления.
Разметка — отметить на полу положение шкафа и точки крепления (через монтажные отверстия в основании).
Установка — поставить шкаф на место (с помощью подъемного оборудования для тяжелых шкафов).
Выравнивание — отрегулировать опоры (если есть) или установить подкладки. Уровень — в обеих плоскостях.
Фиксация — просверлить отверстия в полу через монтажные отверстия шкафа, установить анкерные болты, затянуть.
Проверка — убедиться, что шкаф не шатается, двери открываются/закрываются свободно.
Важно: для шкафов с нижним вводом кабелей — предусмотреть проемы в полу или подиуме для пропуска кабелей. Края проемов защитить от повреждения кабеля (резиновые коврики, пластиковые втулки).
Подготовить нишу в стене согласно габаритам шкафа (с зазором 10–20 мм по бокам и сверху для вентиляции).
Установить шкаф в нишу.
Закрепить монтажными уголками или сквозным креплением.
Заполнить зазоры негорючим материалом.
Установить декоративную рамку (если предусмотрена).
Способы ввода:
Сверху — наиболее распространен для шкафов, установленных в сухих помещениях. Используются сальники или кабельные вводы с уплотнениями.
Снизу — для защиты от стекающей воды (уличные шкафы, влажные помещения). Кабели вводятся через днище, с использованием сальников.
Сзади — реже, только для специальных шкафов.
Правила ввода:
Каждый кабель вводится через отдельный сальник (кабельный ввод) соответствующего диаметра.
Неиспользуемые вводы должны быть заглушены (заглушками из комплекта шкафа).
Сальники должны обеспечивать степень защиты шкафа (IP54, IP65 — с уплотнениями).
Кабели должны быть закреплены внутри шкафа (кабельными стяжками) вблизи ввода, чтобы натяжение не передавалось на клеммы.
Снять внешнюю изоляцию кабеля на длину, достаточную для подключения к клеммникам (обычно 200–300 мм от места ввода).
Для силовых кабелей — зачистить жилы, надеть наконечники (НШВИ, НКИ) и обжать прессом (не паять, не скручивать).
Для сигнальных кабелей — зачистить жилы, использовать наконечники (НШВИ) или вставлять непосредственно в клеммник (если клеммник допускает).
Экраны сигнальных кабелей — зачистить и подключить к специальным зажимам заземления (заземление с одной стороны кабеля).
Подключать жилы строго по принципиальной схеме и кабельному журналу.
Маркировать каждый провод на обоих концах (номер по схеме, обозначение сигнала).
Затягивать винты клеммников с рекомендованным моментом (не перетягивать — сломается винт, не недотягивать — плохой контакт).
После подключения — проверить затяжку всех клемм (встряхнуть провод).
Силовые цепи (220 В, 380 В, токи более 1 А) прокладываются отдельно от сигнальных (4–20 мА, 0–10 В, дискретные сигналы 24 В) внутри шкафа.
Использовать разные кабельные каналы или разделительные перегородки.
Минимальное расстояние между силовыми и сигнальными проводами внутри шкафа — 50–100 мм.
Каждый шкаф должен быть заземлен (подключен к главной заземляющей шине здания или к контуру заземления).
Корпус шкафа, дверца, съемные панели, монтажная пластина (если металлическая) — все должно иметь электрический контакт с заземлением.
Сопротивление заземления — не более 4 Ом (для систем TN-C-S, TN-S). Проверить измерением.
Шина PE (заземления) — медная шина, установленная в шкафу, к которой подключаются все заземляющие проводники.
Подключение корпуса — от шины PE проводником (не менее 4 мм² для малых шкафов, 6–10 мм² для больших) к болту заземления на корпусе.
Подключение дверцы — гибким проводником (многожильный медный провод) от корпуса к дверце (через болт на дверце). Важно для шкафов с установленной на дверце панелью оператора.
Подключение монтажной пластины — если пластина металлическая и на ней установлены компоненты с заземляющими выводами (ПЧ, фильтры) — пластина должна быть заземлена.
Для каждого силового кабеля (входящего или выходящего) проводник PE (желто-зеленый) подключается к шине PE шкафа.
Экраны сигнальных кабелей — заземляются на шину PE через специальные зажимы (с одной стороны кабеля — в шкафу). Со стороны датчика экран обычно не заземляется.
Каждый компонент должен иметь маркировку, соответствующую принципиальной схеме (QF1, KM1, A1 и т.д.).
Каждый провод — маркировку на обоих концах (номер по кабельному журналу).
Клеммники — маркировку группы клемм (X1, X2 и т.д.) и номеров клемм (X1:1, X1:2).
Шина PE — маркировка «PE» или «Заземление».
Способы маркировки:
Клипсы-маркеры на DIN-рейку (для компонентов и клеммников).
Термоусадочные трубки с печатью (для проводов).
Самоклеящиеся этикетки.
Шильдик на дверце шкафа с указанием:
Тип шкафа (ШУВ, ШУНС, ВРУ, РЩ).
Номинальное напряжение (380/220 В, 50 Гц).
Номинальный ток (вводной автомат).
Степень защиты (IP).
Дата изготовления, заводской номер.
Наименование объекта (по проекту).
Предупреждающие знаки: «Осторожно! Электрическое напряжение», «Перед открытием отключить питание».
После установки заказчику передаются:
Принципиальные электрические схемы шкафа (исполнительные, с учетом изменений).
Кабельный журнал (откуда, куда, тип кабеля, маркировка).
Паспорта и сертификаты на все компоненты.
Протоколы проверки заземления, изоляции, затяжки контактов.
Визуальный осмотр: нет ли незакрепленных проводов, посторонних предметов (обрезки кабеля, инструмент) внутри шкафа.
Проверка затяжки всех клемм (особенно силовых).
Проверка отсутствия короткого замыкания (прозвонка мультиметром между фазами и между фазой и землей).
Проверка сопротивления изоляции (мегаомметром) — не ниже 0,5 МОм.
Проверка правильности подключения фаз (на вводе).
Включить вводной автомат (при выключенных автоматах групп).
Проверить наличие напряжения на вводе (контрольная лампа или мультиметр).
Проверить работу вольтметра (если есть) и сигнальных ламп «Сеть».
Включить автомат первой группы, проверить работу оборудования.
Убедиться в отсутствии перегрузки (измерить ток).
Записать показания приборов (ток, напряжение).
Перейти к следующей группе.
Имитировать короткое замыкание (кратковременно замкнуть выход автомата) — автомат должен отключиться.
Проверить срабатывание УЗО (кнопка «Тест»).
Проверить срабатывание тепловых реле (если есть).
Составить протокол пусконаладочных работ с указанием:
Даты, состава комиссии.
Результатов измерений (токи, напряжения, сопротивления).
Замечаний и их устранения.
| Ошибка | Последствия | Предотвращение |
|---|---|---|
| Недостаточное свободное пространство перед шкафом | Невозможность обслуживания, нарушение требований ПУЭ | При проектировании закладывать проходы не менее 0,8 м |
| Установка в местах с вибрацией | Ослабление контактов, ложные срабатывания | Использовать виброизолирующие прокладки, не устанавливать на вибрирующие стены |
| Отсутствие маркировки проводов | Невозможность обслуживания, ошибки при ремонте | Маркировать каждый провод на обоих концах |
| Силовые и сигнальные кабели в одном пучке | Наводки, ложные сигналы, сбои ПЛК | Раздельная прокладка (разные кабельные каналы или расстояние 150–200 мм) |
| Неправильная затяжка клемм (недотяг/перетяг) | Нагрев, подгорание контакта, поломка винта | Использовать динамометрическую отвертку или контролировать усилие |
| Отсутствие заземления дверцы | При пробое на дверцу — опасность для оператора | Соединить дверцу с корпусом гибким проводником |
| Заниженная степень защиты шкафа | Попадание пыли, влаги, выход из строя | Выбирать IP по условиям установки (с запасом) |
После успешной установки и пусконаладки для долгой и надежной работы шкафа необходимо:
Периодический осмотр (1 раз в месяц):
Визуальный контроль на предмет пыли, влаги, коррозии.
Проверка работы вентиляторов и обогревателей.
Контроль температуры внутри шкафа.
Регламентное обслуживание (1 раз в 6 месяцев):
Подтяжка клеммных соединений (вибрация ослабляет контакты).
Очистка от пыли (пылесосом, не сжатым воздухом — пыль разлетается и оседает снова).
Проверка затяжки крепления шкафа (анкерные болты).
Проверка защит (1 раз в год):
Проверка срабатывания УЗО (кнопка «Тест»).
Проверка тепловых реле (имитация перегрузки).
Ведение журнала — фиксировать все отказы, замены компонентов, результаты осмотров.
Установка силовых и распределительных шкафов управления — ответственный этап любого проекта электроснабжения и автоматизации. Качественно выполненный монтаж обеспечивает:
Безопасность персонала (правильное заземление, соблюдение расстояний, защитные ограждения).
Надежность работы оборудования (надежные контакты, защита от помех, охлаждение).
Удобство обслуживания (свободный доступ, маркировка, документация).
Долговечность (защита от внешних воздействий, вибрации, перегрева).
Ключевые требования к установке: выбор подходящего места (доступ, сухость, отсутствие вибрации), надежное крепление, правильный ввод и подключение кабелей (с разделением силовых и сигнальных цепей), качественное заземление, полная маркировка и документация.
Ошибки на этапе установки могут проявляться не сразу, а спустя месяцы, когда гарантийный срок уже закончился, а причины аварий трудно установить. Поэтому доверять монтаж шкафов следует только квалифицированным специалистам, имеющим опыт работы с силовым оборудованием и соблюдающим все нормативные требования.
Компания «Электродизайн» выполняет полный комплекс работ по установке силовых и распределительных шкафов управления — от разработки проекта до пусконаладки и сдачи в эксплуатацию. Мы гарантируем соблюдение всех норм, качественный монтаж и полную документацию.
