Работы по поставке шкафа управления вентилятором воздуходувки со встроенной системой управления и мониторинга
Заказчик: МУП "СтерлитамакВодоКанал", г. Стерлитамак
Задачи проекта
Основная задача заключалась в разработке и внедрении системы управления двумя вентиляторами воздуходувок на базе шкафов ШУ/ЭД(ВД1-STV600-HMI SE-PLC-380VAC-160кВт).
Технические задачи включали создание комплексной системы автоматизации с частотными преобразователями STV600 для управления электродвигателями мощностью 160 кВт.
Функциональные задачи предусматривали реализацию автоматического контроля и управления технологическим процессом с помощью программируемых логических контроллеров и сенсорных панелей оператора HMISGU70PE.
Интеграционные задачи состояли в возможности подключения системы к SCADA-системе заказчика для обеспечения централизованного мониторинга.
Реализация
Базовое решение реализовано на основе шкафов управления с частотными преобразователями STV600C16N4, оснащенных системой защиты от перенапряжения и пониженного напряжения.
Система контроля построена на базе датчиков давления с монтажными элементами и программируемого логического контроллера для автоматического поддержания заданного расхода воздуха.

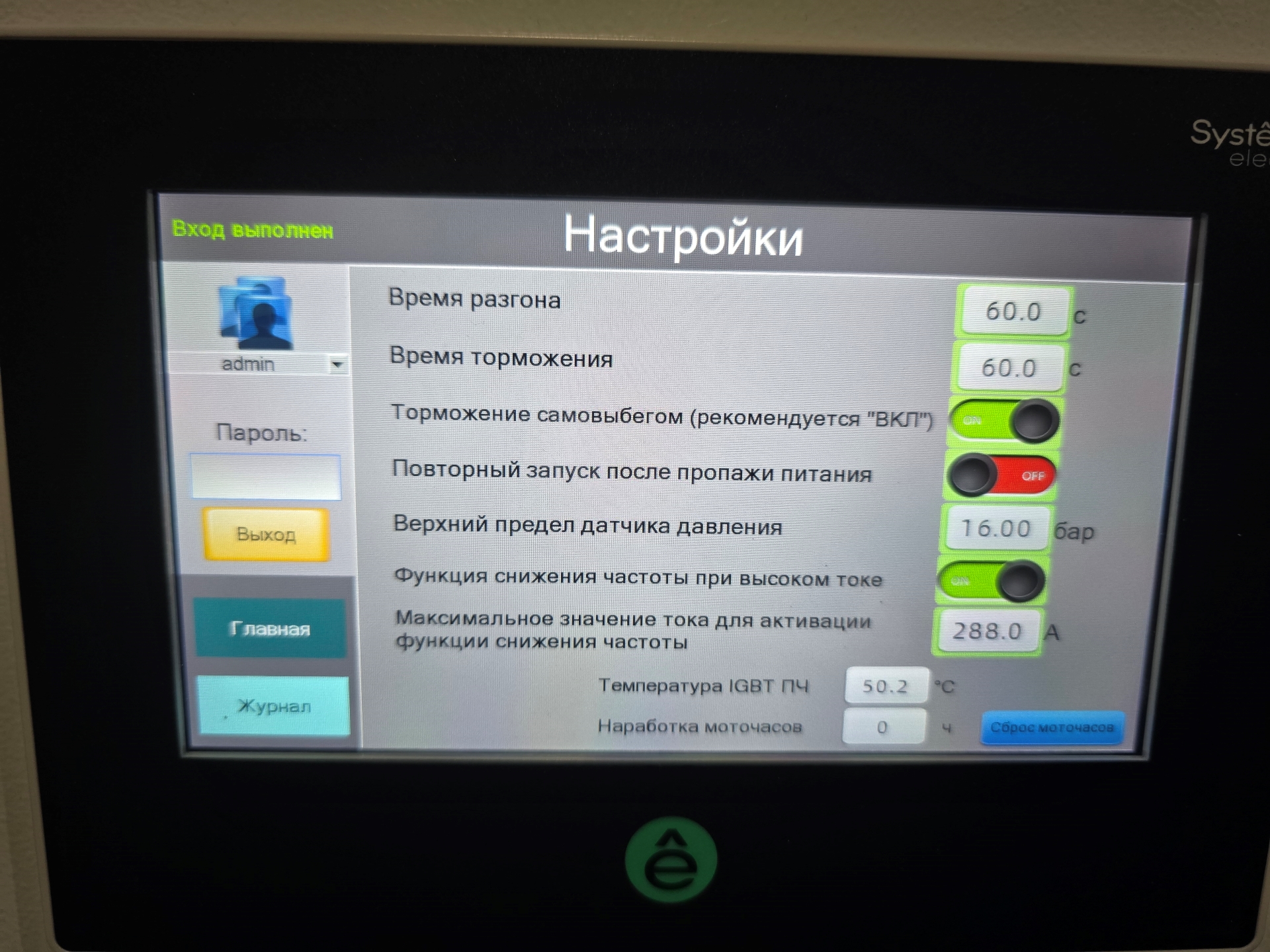

Интерфейс управления реализован через 7-дюймовые сенсорные панели оператора с русифицированным интерфейсом и возможностью удаленного мониторинга.
Защитное решение включает комплексную систему защит: от перегрузки, перегрева, обрыва фаз и превышения скорости вращения.
Реле интерфейсное с колодкой RNC1CO024/SNB05-E-AR Shenler
Реле промежуточное RFT2CO730 Shenler
Блок питания DELTA CHROME
Программируемое реле ОВЕН ПР103
Панель оператора Systeme electric HMISGU70PE
Клемма проходная, зажим push-in, 2 точки подключения DKC
Амперметр IEK 347
Трансформатор тока
Преобразователь частоты Systeme electric STV600 160 кВт
Кнопка аварийного останова Systeme Electric
Сигнализатор звуковой (ЗУММЕР) ND16-22F CHINT
Индикатор CHINT ND16-22D/2 (красный, зеленый)
Переключатель CHINT NP2-BJ33, 3 положения с фиксацией
Переключатель CHINT NP2-BD21, 2 положения с фиксацией
Автоматические выключатели IEK BA88-37
Контактор NXC-330 CHINT
Устройство мониторинга и защиты УМЗ-1250
Результат автоматизации
Система управления была успешно внедрена на двух воздуходувках с частотными преобразователями STV600C16N4, обеспечив стабильное управление электродвигателями.
Шкафы управления обеспечили автоматический режим работы с возможностью переключения на ручной режим через панель оператора HMISGU70PE.
Датчики давления корректно передавали данные в систему управления, что позволило поддерживать требуемый расход воздуха в автоматическом режиме.
Система мониторинга имеет возможность интеграции в существующую SCADA-систему заказчика, обеспечив удаленный контроль всех параметров работы оборудования.
Защитные функции настроены корректно, обеспечив надежную защиту оборудования от аварийных режимов работы.
