Установка шкафа проверки тяговых и вспомогательных двигателей

Задачи проекта

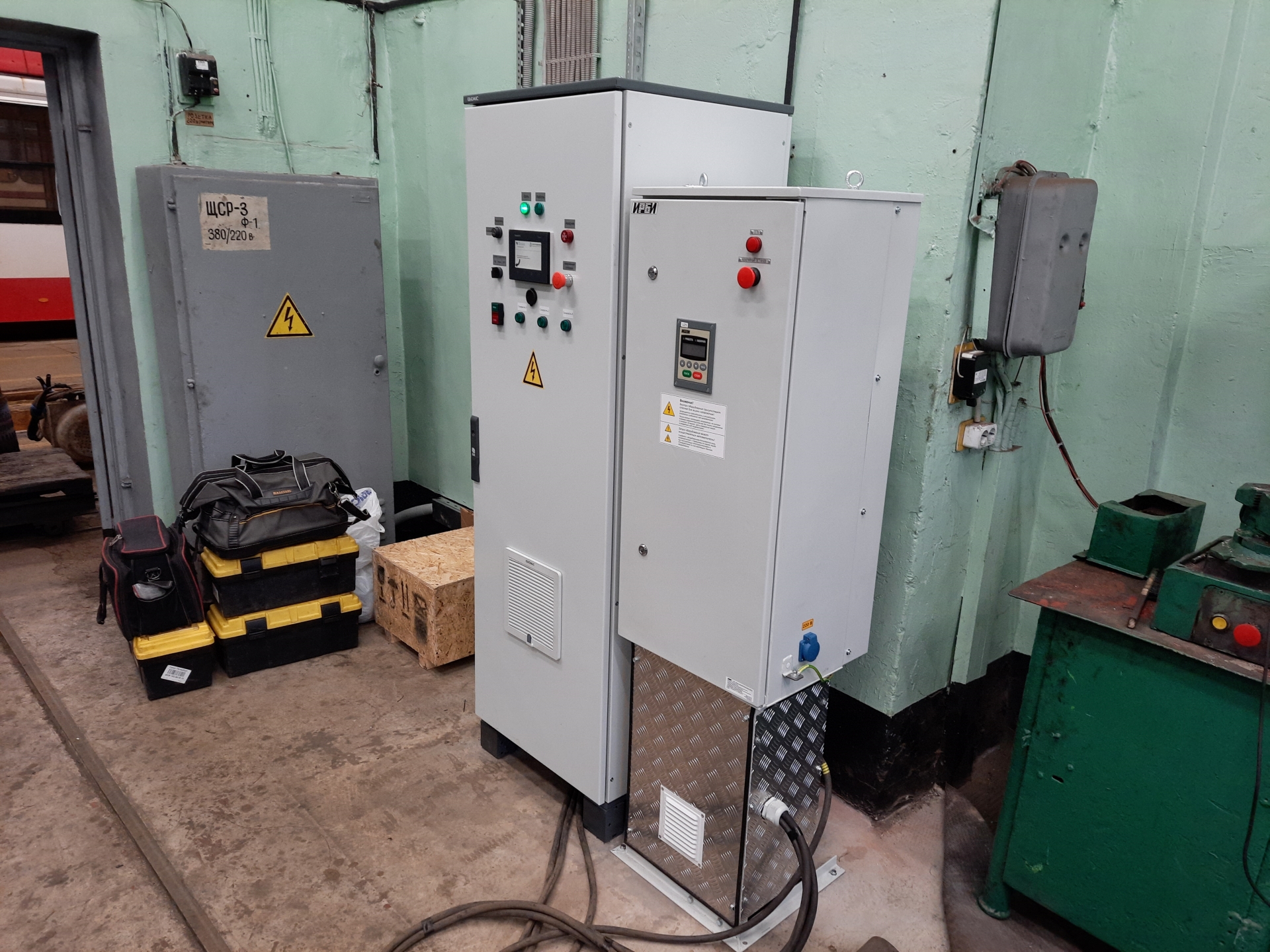

Основная задача проекта заключается в установке и наладке специализированного шкафа проверки тяговых и вспомогательных двигателей в трамвайном парке №7.
Технические задачи включают монтаж нового оборудования габаритами 2000х800х600 мм с обеспечением степени защиты IP54 и климатического исполнения У3.
Проект предусматривает организацию электропитания стенда с параметрами ~380/220 В (±10%/-15%) и частотой 50±1 Гц при максимальном коммутируемом токе 150 А.
Важным аспектом является создание условий для работы оборудования в температурном диапазоне от -10°C до +40°C при влажности до 80%.

Техническое решение предусматривает полный комплекс работ: демонтаж старого металлического ящика, монтаж нового шкафа проверки, прокладку кабеля ВБбШвнг 4х50.

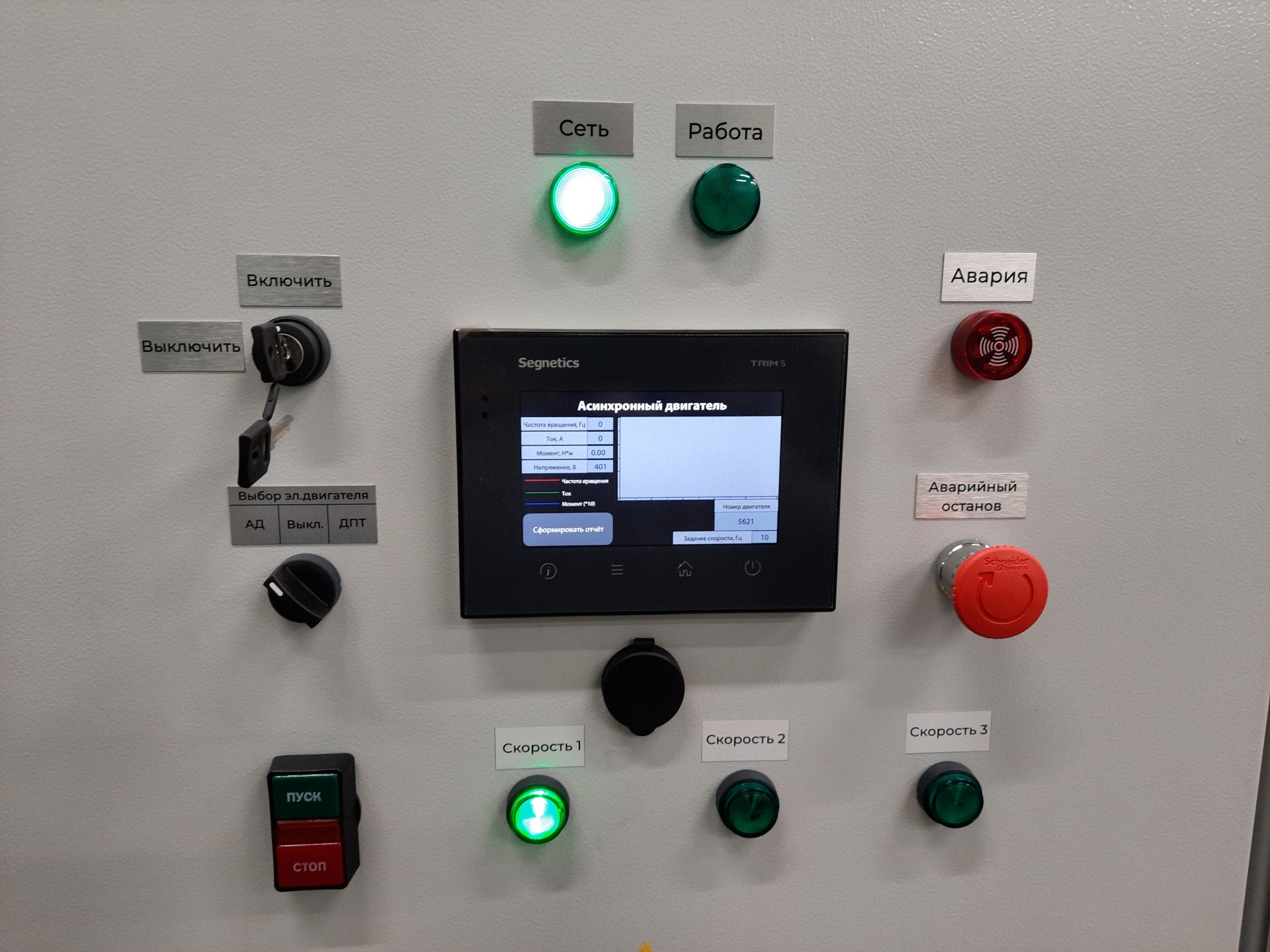

Система реализована на базе современного стенда с возможностью управления тяговым асинхронным и тяговым двигателем постоянного тока.
В состав решения входит установка трансформатора тока, входного сетевого дросселя и du/dt фильтра для обеспечения стабильной работы.
Проект включает монтаж системы автоматического аварийного отключения питания и звуковой сигнализации.

Реализация проекта обеспечила возможность диагностики тяговых двигателей с сохранением истории данных по основным параметрам: напряжение, ток потребления, индуктивность обмоток.
Система позволила проводить проверку частоты вращения двигателей и работоспособности датчиков в автоматическом режиме.
В результате внедрения обеспечена защита от перегрузок по току и напряжению, а также от токов короткого замыкания.
Конечным результатом стало создание современного стенда проверки с возможностью дистанционного управления и автоматической системой поддержания микроклимата.
