Работы по капитальному ремонту в Городской КНС, в составе замена шкафа центральной сигнализации и управления сетевыми насосами
Заказчик: АО «Ямалкоммунэнерго», ЯНАО, г. Губкинский
Задачи проекта
Основная цель проекта заключается в проведении капитального ремонта оборудования городской канализационной насосной станции (ГКНС) с заменой шкафа центральной сигнализации и управления сетевыми насосами.
Ключевая техническая задача — демонтаж устаревшего шкафа управления ЩО-70 (введённого в эксплуатацию в 2005 году) и установка современного оборудования для повышения эффективности работы станции.
Проект предусматривает разработку и внедрение автоматизированной системы управления технологическими процессами (АСУТП) для оптимизации работы сетевых насосов.
Важным аспектом является создание программного обеспечения для программируемых логических контроллеров и панели оператора, обеспечивающего надёжное управление оборудованием.
Реализация

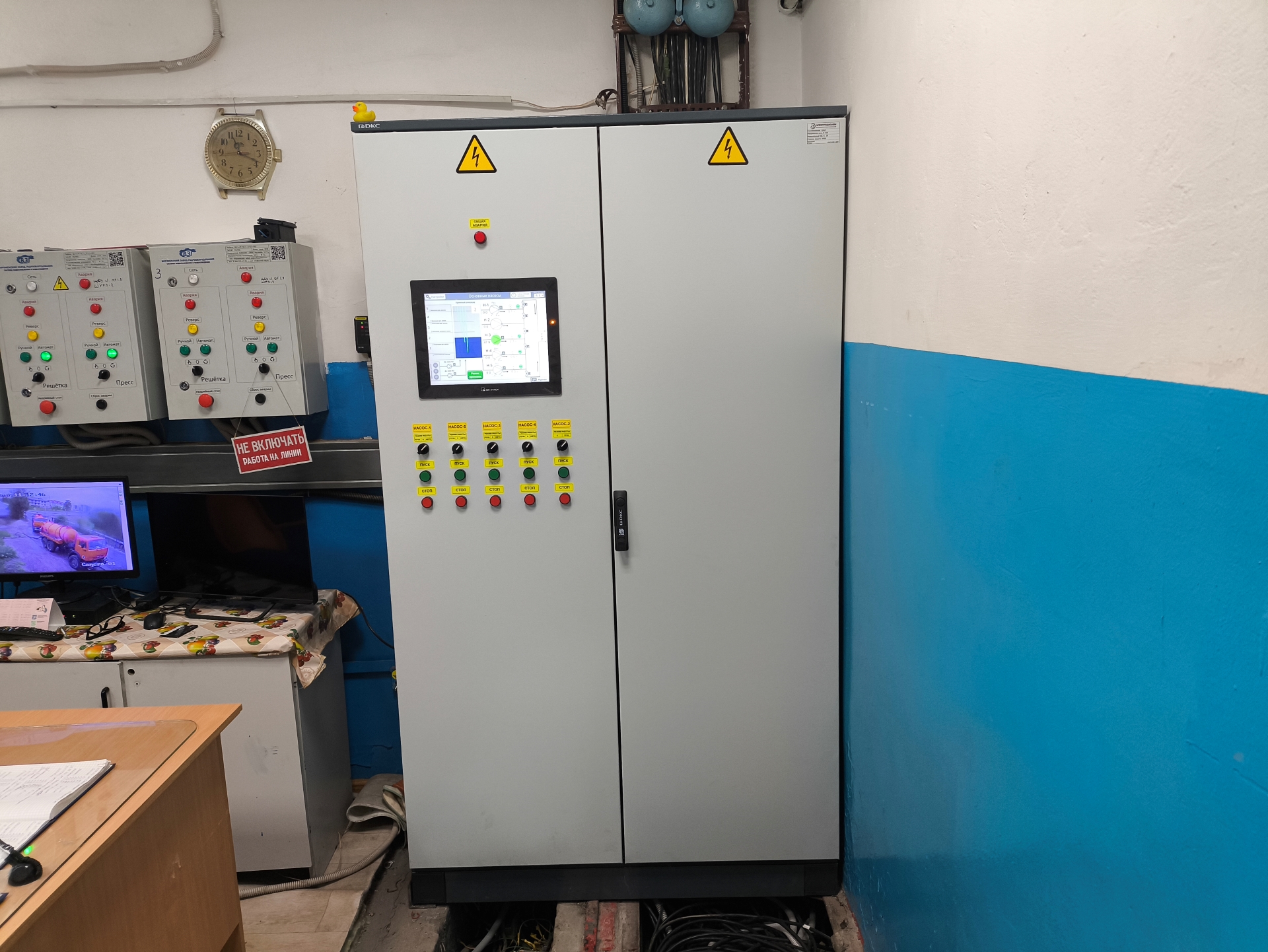

Техническое решение включает полный комплекс работ: демонтаж старого оборудования, монтаж нового шкафа АСУТП, разработку программного обеспечения и проведение пусконаладочных работ.
Система управления реализована на базе современных программируемых логических контроллеров с панелью оператора для визуализации процессов.
Автоматизация процессов предусматривает внедрение централизованной системы контроля и управления сетевыми насосами с возможностью мониторинга параметров работы.
Проектное решение также включает интеграцию новой системы с существующими технологическими процессами ГКНС.
Используемое оборудование
Щит напольный CQE DKC

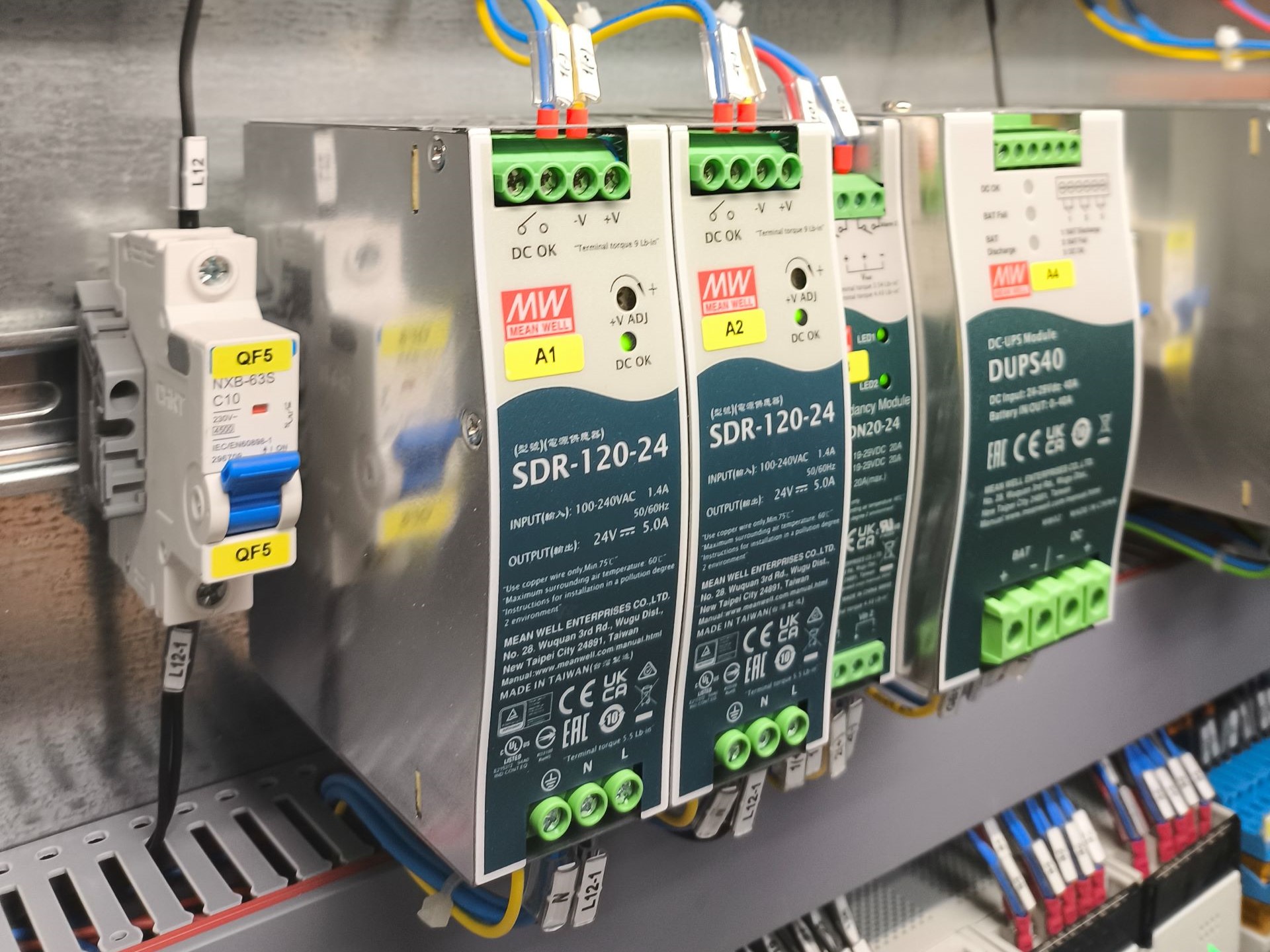

Блок питания MEAN WELL SDR-120-24
Модуль бесперебойного питания постоянного тока MEAN WELL DR-UPS40
Вспомогательный модуль, блок резервирования питания DRDN20-24
Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 IEK
Розетка с заземляющим контактом на DIN-рейку CHINT 2P+PE 16А 250 В IP 20 AC30
Клемма проходная, зажим push-in, 2 точки подключения DKC
Клемма проходная, зажим push-in, 4 точки подключения DKC
Коммутатор MOXA EDS-208A

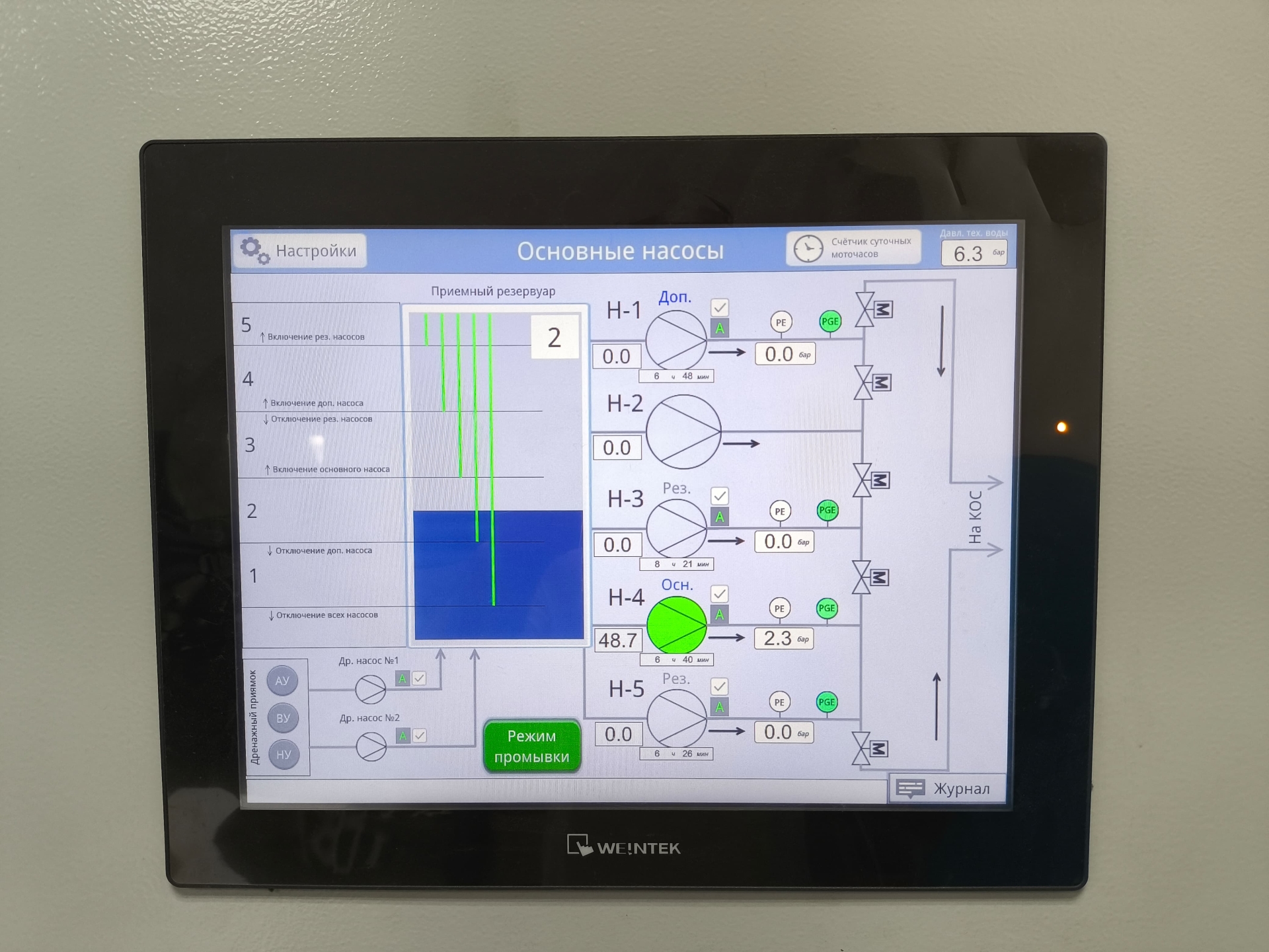

Панель оператора Weintek cMT2158x
Переключатель CHINT NP2-BJ33, 3 положения с фиксацией
Индикатор CHINT ND16-22D/2 (красный)
Кнопка управления NP2-BA42 CHINT (красная, зеленая)
Результат автоматизации
Реализация проекта обеспечила повышение надёжности и эффективности работы канализационной насосной станции за счёт современного оборудования управления.
Внедрение АСУТП позволило автоматизировать процессы управления сетевыми насосами и обеспечило оперативный контроль технологических параметров.
Результатом модернизации стало повышение энергоэффективности работы станции и снижение вероятности нештатных ситуаций благодаря современной системе управления.
Конечный эффект выразился в повышении качества обслуживания канализационной системы и увеличении срока службы оборудования за счёт оптимизации режимов работы.
