Автоматизация насосных станций водоснабжения — это комплекс мероприятий по внедрению средств автоматического управления и контроля в гидравлическую, электрическую схему насосной станции (НС), обеспечивающую водоснабжение объекта.
Внедрение современных систем автоматического управления (АСУ ТП) для насосных станций первого, второго подъема, повысительных установок и циркуляционных систем. Мы модернизируем существующие или строим новые станции с нуля, обеспечивая их автономную и безопасную работу.
Автоматизация насосной станции водоснабжения — это комплексное решение, которое освобождает персонал от круглосуточного присутствия и ручного регулирования задвижек. Наша задача — сделать так, чтобы насосы включались и отключались автоматически, поддерживая заданные параметры (давление, уровень воды в резервуаре, расход) в любой момент времени.
Выезд инженера на объект, анализ текущей схемы водоснабжения, подбор оптимальной конфигурации оборудования (частотные преобразователи, программируемые логические контроллеры (ПЛК), датчики).
Проектирование и сборка шкафа автоматики, учитывающего мощность и тип ваших насосов (поверхностные, погружные, скважинные).
Создание алгоритма управления на базе ПЛК. Реализация каскадного включения, чередования насосов (для равномерного износа), защиты от «сухого хода», скачков напряжения и перегрузок.
Интеграция станции в общую систему диспетчерского контроля (SCADA). Передача сигналов об авариях, параметрах работы на пульт оператора или в смартфон.
Автоматическое поддержание заданного давления в системе с помощью ПИД-регулирования (через преобразователь частоты).
Каскадное управление группой насосов: плавный ввод/вывод дополнительных агрегатов по мере изменения водоразбора.
Обеспечение «безударного» переключения и ротация насосов для равномерной выработки моторесурса.
Контроль «сухого хода» по давлению на всасе, уровню в резервуаре или току двигателя с автоматическим отключением насоса.
Защита электродвигателей от перегрузки, перекоса фаз, короткого замыкания и перегрева обмоток.
Контроль герметичности напорного трубопровода с функцией останова при порыве (по резкому падению давления или превышению расхода)
Автоматическое наполнение / дренаж резервуаров по сигналам дискретных или аналоговых датчиков уровня.
Контроль заполнения накопительных ёмкостей с блокировкой включения насоса при понижении уровня ниже аварийной отметки.
Вывод основных параметров (давление, расход, частота вращения, аварии) на сенсорную панель оператора или SCADA.
Архивация аварийных событий и учёт моточасов/энергопотребления для планирования ТО.
Возможность дистанционного мониторинга и управления по GSM или через интернет (облачные сервисы).
Снижение энергопотребления до 30–50% за счёт частотного регулирования: насос работает ровно с той производительностью, которая нужна в данный момент, без лишнего дросселирования и гидроударов.
Устранение утечек и нерационального расхода воды благодаря точному поддержанию давления и оперативному выявлению порывов по косвенным признакам (расход, падение давления).
Плавный пуск и останов двигателей исключают пусковые токи и гидравлические удары, разрушающие трубопроводы, арматуру и обмотки электродвигателей.
Равномерная выработка ресурса всех насосных агрегатов за счёт автоматической ротации и каскадного управления; снижение затрат на внеплановые ремонты.
Автоматический ввод резервного насоса (или питающей линии через АВР) при аварии без вмешательства персонала и остановки подачи воды.
Мгновенная реакция на опасные режимы (сухой ход, перегрузка, порыв магистрали) с защитным отключением и сохранением работоспособности уцелевшей части системы.
Исключение ошибок ручного пуска/останова и переключений, которые ведут к авариям и перерасходу ресурсов.
Не требуется постоянное присутствие дежурного персонала непосредственно на объекте.
Полная картина параметров системы в реальном времени (давление, расход, токи, моточасы) на дисплее шкафа или экране диспетчера.
Архивирование событий и аварий позволяет анализировать историю, прогнозировать износ и своевременно планировать техническое обслуживание.
Возможность дистанционного управления насосной станцией и изменения уставок без выезда на объект.
Мгновенная отправка аварийных оповещений на смартфон или в диспетчерский центр по GSM/интернету, что сокращает время реакции и простоя.
Все параметры (давление, расход, уровни, токи, частота вращения, состояние насосов) отображаются на едином экране диспетчера в реальном времени в виде мнемосхем, графиков и таблиц.
Наглядная индикация аварийных и предупредительных состояний с цветовой маркировкой для мгновенной оценки ситуации даже неквалифицированным оператором.
Диспетчер может удалённо запустить/остановить насосы, изменить уставки давления, переключить режимы работы или принудительно задействовать резерв без выезда персонала на объект.
Возможность ручного дистанционного управления запорной арматурой и вспомогательными системами (дренажные насосы, вентиляция, освещение).
Непрерывная запись всех технологических параметров в базу данных с глубиной хранения от нескольких месяцев до нескольких лет.
Автоматическое формирование отчётов по потреблению электроэнергии и воды, наработке моточасов, количеству и длительности аварий за любой выбранный период.
Мгновенная доставка аварийных сообщений (сухой ход, перегрузка, порыв, несанкционированный доступ, пропадание питания) ответственному персоналу по SMS, через мессенджеры, e-mail или через push-уведомления мобильного приложения.
Сценарии эскалации: если первый ответственный не подтвердил получение — сообщение автоматически уходит дублёру или вышестоящему руководителю.
Анализ трендов (постепенное падение производительности, рост энергопотребления при том же расходе) для раннего выявления износа насосов или засорения фильтров до того, как это перерастёт в аварию.
Сравнительный анализ работы нескольких станций для выявления неэффективных объектов и планирования мероприятий по энергосбережению.
Многоуровневая система прав доступа: оператор видит только мнемосхемы, технолог может менять уставки, администратор имеет полный доступ к архивам и настройкам.
Журналирование всех действий пользователей (кто, когда и что изменил) для расследования инцидентов и обеспечения технологической дисциплины.
насосной станции водоснабжения
и диспетчеризации
между сервисным обслуживанием
рост общего уровня безопасности
и реагирования на аварийные ситуации
на эксплуатацию и обслуживание
Предварительно команда, состоящая из выпускников НГТУ по специальности «Электропривод и автоматизация промышленных установок», изучит объект, запишет характеристики оборудования и другие исходные данные. По ним создается подробный проект с указанием точек подключения, размещения шкафов, панелей управления.
После согласования под проект подбирается оборудование. «Электродизайн» – официальный партнер Systeme Electric, DKC, ОВЕН, EKF, Chint Electric, INVT, ESQ. Компания напрямую получает необходимые комплекты: блоки автоматики для насосов, датчики, исполнительные механизмы, системы сигнализации, автоматики, преобразователи частоты и т.д.

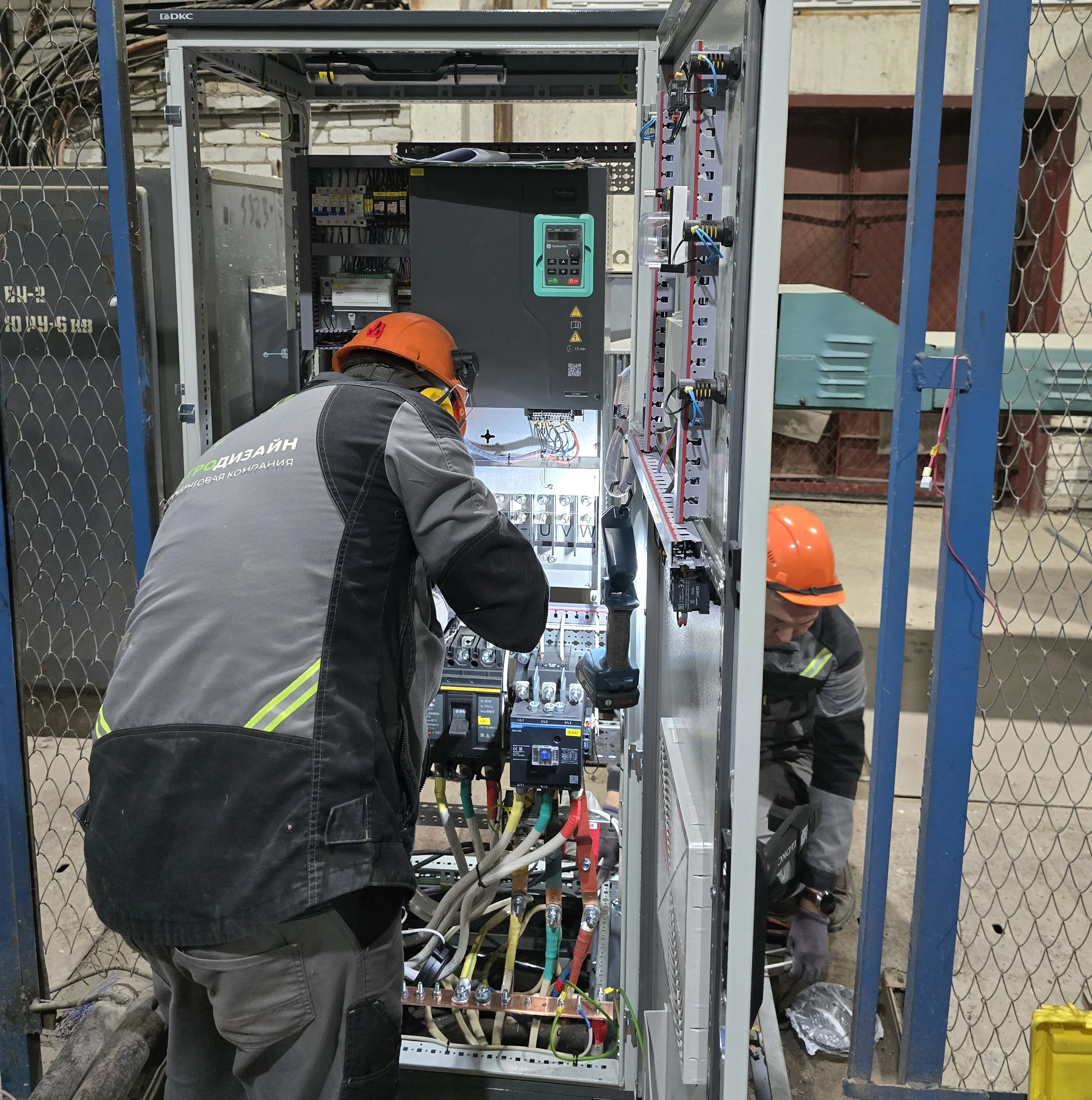

Полный комплекс пусконаладочных мероприятий, включая установку оборудования, подключение, настройку автоматики насосной станции, обучение персонала.
Проведение сервисных осмотров, текущих ремонтов, устранение дефектов в процессе эксплуатации. С оригинальными комплектами запасных частей и гарантией!
Свяжитесь с представителем компании «Электродизайн» для бесплатной консультации. Специалисты разработают концепцию системы автоматизации с учетом индивидуальных особенностей объекта. Сотрудничаем, в том числе, с технически сложными и крупными предприятиями.
