Проект автоматизированной системы управления технологическим процессом может быть идеально проработан на бумаге. Шкафы могут быть безупречно собраны в цехе. Программа контроллера — отлажена на стенде. Но всё это останется набором железа и кода до тех пор, пока система не будет смонтирована на объекте, подключена к реальным датчикам и механизмам, настроена под реальную гидравлику и сдана в эксплуатацию.
Монтаж и пусконаладочные работы (ПНР) — это этап, на котором теория встречается с практикой, а проект становится работающей АСУ ТП. И этап этот, пожалуй, самый ответственный. Ошибка наладчика может привести к гидроудару, разрыву трубопровода, сгоревшему двигателю или остановке целого микрорайона без воды.
Компания «Электродизайн» (г. Новосибирск) специализируется на автоматизации инженерных систем: насосных станций, вентиляторных установок, канализационных насосных станций. Монтаж и ПНР — обязательная и ключевая часть каждого нашего проекта. В этой статье я расскажу, как мы проводим эти работы, из каких этапов они состоят и что важно учесть, чтобы АСУ ТП заработала надежно и без сюрпризов.
Давайте разграничим понятия. Монтаж — это физическая установка оборудования, прокладка кабелей и подключение всех компонентов системы. Пусконаладочные работы — это проверка, настройка и запуск смонтированной системы, доведение ее до состояния, в котором она полностью выполняет заложенные в проекте функции.
Вместе монтаж и ПНР составляют финальную, полевую фазу создания АСУ ТП. Это не просто «прикрутить и включить». Это комплекс инженерных работ, требующий высокой квалификации и системного подхода.
Задачи монтажа:
Установить шкафы автоматики и силовые щиты на объекте в соответствии с проектом.
Проложить кабельные трассы: силовые кабели от шкафа до двигателей насосов и вентиляторов, контрольные кабели от шкафа до датчиков и исполнительных механизмов.
Смонтировать датчики давления, уровня, расхода, температуры, вибрации на трубопроводах и оборудовании.
Подключить все кабели в шкафах и на полевых устройствах с маркировкой и оконцевателями.
Обеспечить заземление оборудования и экранов сигнальных кабелей.
Задачи ПНР:
Проверить правильность монтажа (прозвонка цепей, фазировка, сопротивление изоляции).
Подать питание и поэтапно запустить компоненты системы.
Настроить преобразователи частоты, устройства плавного пуска.
Загрузить и отладить программу ПЛК на реальном оборудовании.
Настроить ПИД-регуляторы под реальную гидравлическую или аэродинамическую сеть.
Проверить работу всех алгоритмов и защит в имитационных и реальных режимах.
Настроить обмен данными с верхним уровнем (диспетчеризация).
Провести опытную эксплуатацию и обучить персонал заказчика.
Монтаж и ПНР не начинаются «с колес». Мы уделяем большое внимание подготовке, потому что любая нерешенная на берегу проблема на объекте превращается в простой и дополнительные расходы.
Проверка проектной документации.
Руководитель ПНР заново просматривает проект: принципиальные схемы, схемы соединений, кабельный журнал, алгоритмическое описание. Он должен приехать на объект с полным пониманием системы.
Стендовые испытания шкафов.
Как я уже упоминал в предыдущих статьях, все шкафы, собранные в рамках сборки силовых электрощитов и щитов управления, проходят стендовую проверку в нашем цехе. Мы подаем питание, имитируем сигналы датчиков, проверяем логику на всех режимах. Это позволяет выявить 95% потенциальных проблем до того, как шкаф покинет цех.
Проверка строительной готовности объекта.
Мы запрашиваем у заказчика подтверждение, что:
Помещение (павильон, операторская) готово: установлены фундаменты под шкафы, подведены питающие кабели, есть освещение.
Трубопроводы смонтированы, бобышки под датчики вварены, запорная арматура установлена.
Насосы и двигатели установлены на фундаменты, кабельные вводы двигателей доступны.
Организовано заземление (контур заземления с протоколом измерения сопротивления).
Выезжать на неподготовленный объект — значит терять время и деньги заказчика.
Инструментальное и приборное обеспечение.
Наладчик выезжает с полным комплектом инструментов и приборов. Стандартный набор нашего инженера ПНР: мультиметр, токоизмерительные клещи (включая модель с функцией измерения постоянного тока для цепей 4–20 мА), мегомметр (на 500 и 1000 В), ноутбук с программным обеспечением для программирования ПЛК и ПЧ, имитатор токовых сигналов 4–20 мА, набор отверток и торцевых ключей, маркиратор для кабелей, тепловизор.
Бригада заходит на объект. Начинается физическая установка и подключение оборудования.
Установка шкафов автоматики.
Шкафы устанавливаются на фундаментные рамы или кронштейны в соответствии с проектом. Проверяется вертикальность, удобство доступа к дверцам и кабельным вводам. Между шкафами и стеной оставляются зазоры для вентиляции (особенно важно для шкафов с ПЧ).
Прокладка кабельных трасс.
Это один из самых трудоемких этапов, от качества которого зависит электромагнитная совместимость системы.
Силовые кабели от шкафа до двигателей прокладываются в металлических лотках или трубах. Сечение — строго по проекту, с учетом длины трассы и падения напряжения. Для двигателей, запитанных от ПЧ, обязательно используются экранированные кабели. Экран заземляется с обеих сторон для подавления излучаемых помех.
Контрольные кабели для аналоговых сигналов (4–20 мА от датчиков давления, уровня) — экранированная витая пара. Трасса прокладывается на расстоянии не менее 30 см от силовых кабелей. Экран заземляется со стороны шкафа, на полевом устройстве оставляется «в воздухе», чтобы избежать контуров уравнительных токов.
Кабели для интерфейсных линий (RS-485 Modbus, Ethernet) — витая пара категории 5e или специализированный промышленный кабель. Для длинных линий RS-485 обязательно применяются согласующие резисторы (терминаторы) на концах.
Монтаж датчиков и первичных преобразователей.
Датчики давления врезаются в импульсные трубки через запорные вентили (чтобы можно было заменить датчик без слива системы).
Гидростатические датчики уровня опускаются в скважину или резервуар на тросе, кабель фиксируется от провисания.
Поплавковые выключатели в КНС крепятся с учетом возможности их подъема для очистки.
Датчики температуры устанавливаются в гильзы или на трубопровод с теплопроводящей пастой.

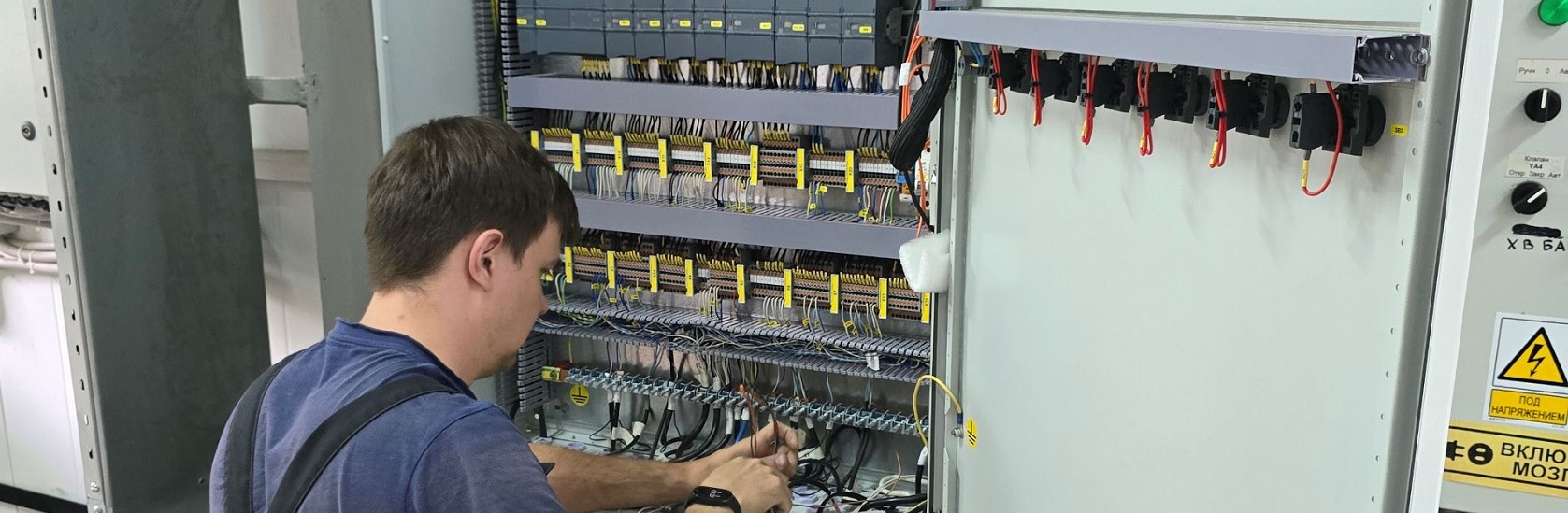

Подключение кабелей в шкафу.
Каждый кабель заводится через герметичный сальник.
Силовые жилы оконцовываются наконечниками и подключаются к контакторам, автоматам, клеммам ПЧ.
Контрольные жилы подключаются на клеммники контроллера. Каждый провод маркируется. Маркировка строго соответствует схеме соединений.
Заземление.
Корпуса шкафов, экраны кабелей, броня кабелей — всё должно быть надежно заземлено на контур заземления объекта. Мы проверяем целостность цепей заземления и измеряем сопротивление. Для систем с ПЧ качество заземления критически влияет на уровень электромагнитных помех.
Прежде чем подать напряжение, наладчик выполняет серию проверок. Это «техника безопасности» в инженерном смысле — предотвращение аварий из-за ошибок монтажа.
Прозвонка цепей.
Мультиметром проверяется соответствие подключений монтажной схеме. Убеждаемся, что фазы не перепутаны, нулевые проводники и заземление подключены корректно, в сигнальных цепях нет обрывов и замыканий на землю.
Измерение сопротивления изоляции.
Мегомметром на 500 В проверяется сопротивление изоляции силовых кабелей относительно земли и между фазами. Норма — не менее 1 МОм (для новых кабелей — десятки и сотни МОм). Низкое сопротивление может означать повреждение изоляции при протяжке или попадание влаги.
Фазировка.
Проверяется правильность чередования фаз на вводе и на выходе к двигателям. Неправильное чередование приведет к обратному вращению насоса — срыв подачи и возможное механическое повреждение.
Проверка срабатывания защит (вручную).
Тестовая кнопка на УЗО, проверка срабатывания реле контроля фаз подачей пониженного напряжения с ЛАТРа, прозвонка цепей аварийной сигнализации.
Предпусковые проверки завершены. Подаем питание. Начинается самая ответственная часть.
Поэтапная подача напряжения.
Сначала включаем вводной автомат при отключенных нагрузках. Проверяем работу блока питания 24 В, включение контроллера и панели оператора.
Затем поочередно подаем питание на силовые цепи каждого насоса (без запуска). Проверяем наличие напряжения на выходах контакторов, правильность фазировки.
Убеждаемся, что органы управления на дверце (кнопки, переключатели, лампы) работают корректно.
Холостой пуск двигателей (без нагрузки).
Если позволяет механика (насос не боится кратковременной работы без воды), запускаем двигатель на несколько секунд. Проверяем направление вращения. Если перепутали — меняем две фазы на клеммнике двигателя или в шкафу. Слушаем шум — не должно быть посторонних стуков и скрежета. Тепловизором смотрим нагрев подшипниковых щитов.
Настройка преобразователей частоты.
Это один из ключевых этапов, особенно для насосных станций. В рамках услуги монтаж и наладка преобразователей частоты мы выполняем:
Ввод паспортных данных двигателя (номинальное напряжение, ток, частота, скорость, cos φ).
Автонастройку (идентификацию параметров обмоток) — ПЧ подает тестовые сигналы и измеряет активное сопротивление и индуктивность обмоток статора. Это критично для точной работы векторного управления и электронного теплового реле.
Настройку времен разгона и торможения. Для насосов — достаточно плавный разгон (3–10 секунд), чтобы избежать гидроудара, но не слишком медленный, чтобы не перегревать обмотки пусковым током.
Настройку защитных уставок: максимальный ток (обычно 110–120% от номинала), минимальная и максимальная частота (обычно 25–50 Гц для насосов), время автоматического перезапуска после пропадания питания.
Активацию функции пропуска резонансных частот (Skip Frequencies). Если на определенных оборотах появляется вибрация трубопровода — «вырезаем» этот диапазон.
Настройку источника задания частоты (внешний сигнал 4–20 мА от ПЛК или внутренний ПИД-регулятор) и источника команды пуска (дискретный сигнал от ПЛК или по полевой шине Modbus).
Настройка ПИД-регулятора.
Для автоматизации насосных станций водоснабжения это центральный момент. Мы выводим насос в режим регулирования давления и начинаем подбирать коэффициенты P, I, D.
Пропорциональный коэффициент (P) определяет, насколько сильно регулятор реагирует на текущую ошибку. Слишком большой P — давление скачет, насос «дышит». Слишком маленький — давление медленно выходит на уставку.
Интегральный коэффициент (I) убирает статическую ошибку, накопленную во времени. Без интегральной составляющей давление может установиться чуть ниже уставки.
Дифференциальный коэффициент (D) реагирует на скорость изменения ошибки, подавляет резкие колебания. На водопроводных сетях с их инерционностью D-составляющая часто не требуется или выставляется минимальной.
Процесс настройки итеративный. Мы создаем искусственное возмущение — резко открываем кран на сброс, имитируя пиковый водоразбор. Наблюдаем за переходным процессом на тренде. Добиваемся минимального перерегулирования и быстрого выхода на уставку.
Проверка алгоритмов и защит.
Последовательно тестируем все сценарии, заложенные в программу ПЛК:
Нормальный пуск и останов по команде оператора и автоматически.
Каскадное включение и отключение насосов.
Ротация насосов по моточасам.
Имитация аварий: сухой ход (перекрываем всас), перегрузка (кратковременно завышаем уставку), обрыв датчика (отключаем фишку), пропадание фазы (отключаем одну фазу на вводе).
Проверяем реакцию системы: правильность аварийного останова, формирование сигнала в журнал событий, передачу на верхний уровень.
Настройка диспетчеризации.
Если проектом предусмотрена автоматизация и диспетчеризация инженерных систем, настраиваем обмен данными между ПЛК и SCADA-сервером. Проверяем корректность отображения всех параметров на мнемосхемах, работу трендов, архивирование. Настраиваем и тестируем SMS- и Telegram-оповещения — они должны приходить в течение нескольких секунд после возникновения аварии.
После завершения наладки мы не уезжаем сразу. Система запускается в опытную эксплуатацию. Обычно это 72 часа для простых объектов и до двух недель для сложных.
В этот период система работает в реальных условиях, с реальным водоразбором, реальными пиками и провалами нагрузки. Мы наблюдаем за параметрами удаленно (если настроена диспетчеризация) или периодически выезжаем. Если требуется — корректируем настройки ПИД-регулятора или временные задержки.
Обучение персонала.
Обязательная часть сдачи объекта. Мы проводим инструктаж для дежурных операторов и электриков заказчика прямо на рабочем месте, на реально работающей системе. Разбираем:
Что означают сообщения на панели оператора и светодиодные индикаторы.
Как перейти на ручное управление и обратно.
Как перезапустить ПЧ после аварии.
Как прочитать журнал событий и понять, что произошло.
Кому звонить в случае нештатной ситуации (контакты нашей сервисной службы).
После завершения опытной эксплуатации и обучения подписываются акты сдачи-приемки. Заказчику передается полный комплект исполнительной документации (схемы с отметками о фактическом исполнении, протоколы измерений, инструкции).
«Поплывшие» настройки ПИД-регулятора.
Летом, когда водоразбор максимален, настройки ПИД, сделанные весной, могут оказаться неоптимальными. Мы всегда закладываем возможность сезонной подстройки и, если объект на диспетчеризации, можем сделать это удаленно.
Наводки на аналоговые линии.
Даже при соблюдении всех правил прокладки на реальном объекте может обнаружиться источник сильных помех (например, сварочный аппарат в соседнем цехе). Мы выявляем такие проблемы анализатором спектра и применяем дополнительные фильтры или перекладываем кабель.
Несоответствие реальных характеристик насоса паспортным.
Изношенное рабочее колесо, забитый фильтр — реальная гидравлика может отличаться от расчетной. Опытный наладчик заметит это по косвенным признакам (ток не соответствует напору и расходу) и сообщит заказчику о необходимости ревизии механики.
Монтаж и пусконаладочные работы АСУ ТП — это не набор типовых операций, а интеллектуальный процесс, требующий опыта, инженерной интуиции и системного мышления. Один и тот же шкаф, смонтированный и настроенный по-разному, может либо работать безотказно годами, либо создавать проблемы каждую неделю.
В «Электродизайн» мы выполняем монтаж и ПНР силами собственных инженеров, которые участвовали в проектировании и сборке системы. Они знают ее досконально и несут ответственность за конечный результат.
Если вам нужна АСУ ТП для насосной станции, вентиляторной установки или КНС — спроектированная, собранная, смонтированная и запущенная профессионалами, — мы готовы предложить полный цикл работ. От обследования объекта до обучения вашего персонала.
ООО «Электродизайн» — АСУ ТП, которые работают, а не просто числятся на балансе.
