Насосная станция — это узел, от которого зависят жизни и комфорт сотен, а иногда и тысяч людей. Будь то водозабор, подающий воду в микрорайон, повысительная станция в высотном здании или канализационная станция, перекачивающая стоки целого поселка, — остановка любого из этих объектов недопустима. Именно поэтому автоматизация насосных станций требует системного, инженерного подхода, а не «установки контроллера по типовой схеме».
Компания «Электродизайн» (г. Новосибирск) специализируется на этом направлении и проводит автоматизацию насосных станций полного цикла — от обследования и проекта до диспетчеризации и сервисного обслуживания. В этой статье я расскажу, как именно строится этот процесс, какие этапы он включает и какие технические решения мы применяем.
Автоматизация не начинается с закупки оборудования. Она начинается с понимания того, что мы автоматизируем и в каких условиях это работает. Наши инженеры выезжают на объект и проводят всесторонний аудит.
Что мы обследуем:
Гидравлическую часть. Тип насосов (центробежные, вихревые, погружные), их количество, производительность, напорные характеристики. Состояние трубопроводов, запорной арматуры, обратных клапанов. Наличие и состояние гидроаккумуляторов и мембранных баков. Режим водопотребления: есть ли резкие пики, как меняется расход в течение суток и по сезонам.
Электрическую часть. Существующая схема электроснабжения, мощность и состояние питающих кабелей, тип и состояние двигателей (смотрим токи, сопротивление изоляции, наличие встроенных датчиков — позисторов). Качество питающей сети: делаем замеры напряжения, фиксируем перекосы фаз, провалы.
Источник воды или стоков. Для водоснабжения — дебет скважины, динамический и статический уровни. Для КНС — объем приемного резервуара, характер стоков (хозяйственно-бытовые, ливневые, промышленные), наличие абразивных частиц, жира, тряпок.
Условия эксплуатации. Температурный режим в павильоне, влажность, запыленность, наличие обогрева. Доступность объекта для обслуживающего персонала (есть ли постоянный дежурный или объект необслуживаемый).
Результат этапа: технический отчет с описанием текущего состояния, узких мест и рекомендациями по составу автоматики. Мы честно говорим заказчику, если, например, старые двигатели не имеет смысла оснащать дорогими преобразователями частоты без их замены или капитального ремонта.
На основе собранных данных разрабатывается проект. Это не «типовое решение», а документ, учитывающий специфику конкретной станции.
Разрабатываемые документы:
Структурная схема автоматизации. Показывает иерархию системы: датчики → контроллеры → исполнительные механизмы → диспетчерский уровень.
Принципиальные электрические схемы. Детальная проработка каждого шкафа: силовые цепи (вводные автоматы, контакторы, мотор-автоматы, преобразователи частоты), цепи управления, цепи сигнализации и блокировок.
Схемы внешних соединений. Трассировка кабельных линий от шкафа к датчикам, насосам, задвижкам. Выбор марок и сечений кабеля с учетом длины трасс и условий прокладки.
Спецификация оборудования. Полный перечень с типами и количеством всех компонентов.
Алгоритмы работы. Текстовое и графическое (блок-схемы) описание логики управления: как система ведет себя в нормальном режиме, при пуске, останове, авариях различного типа.
На этом этапе мы тесно взаимодействуем с заказчиком. Согласовываем уставки давлений и уровней, список аварийных сигналов, необходимость удаленного доступа и формат оповещений (SMS, Telegram, e-mail).
Проект готов — начинается производство. В собственном сборочном цехе «Электродизайн» мы изготавливаем шкафы автоматики. Это один из ключевых этапов, качество которого определяет надежность всей системы на годы вперед.
Услуга сборка силовых электрощитов и щитов управления у нас включает:
Выбор корпуса. Для чистых отапливаемых помещений — стандартные металлические шкафы IP54. Для уличных павильонов, подвалов и КНС — шкафы с усиленной антикоррозийной защитой, с обогревом и вентиляцией.
Монтаж силовой части. Установка вводных автоматов, устройств защитного отключения, контакторов, устройств плавного пуска, преобразователей частоты. Силовые проводники прокладываются отдельно от контрольных, с соблюдением радиусов изгиба и зазоров для охлаждения. Каждый провод маркируется на обоих концах.
Монтаж контрольной части. Установка программируемого логического контроллера (ПЛК), модулей ввода/вывода, промежуточных реле, клеммников. Прокладка контрольных кабелей с экранированием для аналоговых сигналов 4–20 мА.
Стендовые испытания. Готовый шкаф запитывается, и мы «на столе» проверяем все цепи: силовые, управления, блокировок. В ПЛК загружается программа, и с помощью имитатора сигналов мы проверяем реакцию контроллера на все штатные и аварийные сценарии.
Такой подход позволяет выявить и устранить 95% возможных проблем еще в цехе, а не на действующем трубопроводе.
Шкафы доставлены на площадку. Бригада «Электродизайн» приступает к полевым работам.
Монтажные работы:
Установка шкафов на подготовленные фундаменты или кронштейны.
Прокладка кабельных трасс от шкафа к двигателям насосов, датчикам, задвижкам с электроприводом.
Монтаж датчиков: врезка в трубопроводы датчиков давления, установка гидростатических датчиков уровня в скважинах и резервуарах, монтаж поплавковых выключателей в КНС.
Разделка и подключение кабелей в шкафу и на полевых устройствах.
Пусконаладочные работы (ПНР):
Самый ответственный этап. Наладчик подает питание и начинает пошаговую проверку и настройку.
Проверка цепей без силового напряжения. Прозваниваются все сигнальные линии, проверяется правильность фазировки на вводе.
Холостой пуск насосов. Кратковременный запуск каждого насоса для проверки направления вращения и отсутствия механических дефектов (посторонние шумы, вибрация).
Настройка преобразователей частоты. В рамках услуги монтаж и наладка преобразователей частоты мы вводим паспортные данные двигателей, настраиваем время разгона и торможения, прописываем защитные уставки (максимальный ток, минимальная и максимальная частота), активируем функцию пропуска резонансных частот. Настраиваем ПИД-регулятор давления: подбираем коэффициенты P, I, D под реальную гидравлическую сеть.
Проверка алгоритмов. Поочередно отрабатываем все сценарии: нормальный пуск по давлению, каскадное включение/отключение, аварийный останов при имитации сухого хода, перегрузки, обрыва датчика.
Интеграция с диспетчеризацией. Если проектом предусмотрена автоматизация и диспетчеризация инженерных систем, настраиваем обмен данными между локальным ПЛК и верхним уровнем, проверяем прохождение сигналов на пульт диспетчера и срабатывание уведомлений.
При автоматизации насосных станций водоснабжения основная задача — обеспечить стабильный напор в сети при переменном водоразборе.
Типовой состав системы:
Один или несколько насосов (рабочие + резервный).
Преобразователь частоты на «ведущем» насосе (или на каждом — в премиум-исполнении).
Датчик давления на выходном коллекторе (основной), датчик давления на всасывающем трубопроводе (для защиты от сухого хода).
Гидроаккумуляторный бак для сглаживания пульсаций и работы в режиме «сна».
Шкаф управления на базе ПЛК.
Ключевые алгоритмы:
ПИД-регулирование давления с автоматическим «сном» при нулевом водоразборе.
Каскадное управление группой насосов (ведущий через ПЧ, ведомые — прямой пуск или тоже ПЧ).
Ротация насосов по наработке моточасов.
Защита от сухого хода по сигналу с датчика уровня в скважине или реле давления на всасе.
Автоматический ввод резерва (АВР) при наличии двух вводов питания.
Автоматизация насосных станций водоотведения (КНС) имеет свою ярко выраженную специфику. Здесь главная задача — вовремя откачать стоки и не допустить перелива.
Отличия от водоснабжения:
Насосы работают в старт-стопном режиме по уровню в приемном резервуаре.
Непрерывное регулирование производительности, как правило, не требуется (хотя ПЧ может применяться для плавного пуска и разгона осадка).
Повышенные требования к коррозионной стойкости шкафа (агрессивная газовая среда в павильоне КНС).
Критическая важность аварийной сигнализации: перелив стоков — это экологическое ЧП.
Типовые датчики уровня для КНС:
Поплавковые выключатели — просто и надежно, но чувствительны к налипанию жира.
Гидростатические датчики — точнее, дают непрерывный уровень, но требуют защиты мембраны от обрастания.
Ультразвуковые или радарные датчики — бесконтактное измерение, не боятся грязи и жира. Мы всё чаще рекомендуем именно их.
Алгоритмы для КНС:
Пуск основного насоса при достижении рабочего уровня.
Каскадный пуск дополнительных насосов при быстром притоке.
Ротация насосов для равномерного износа.
Периодический «разгон осадка» — вывод насоса на повышенные обороты для взмучивания донных отложений.
Немедленное оповещение диспетчера при аварийно-высоком уровне.
Автоматизация меняет роль эксплуатационного персонала. Вместо того чтобы вручную включать насосы и следить за манометрами, люди должны понимать логику контроллера и уметь реагировать на сообщения системы.
Мы проводим инструктаж на рабочем месте:
Объясняем, что означают индикаторы на дверце шкафа и сообщения на панели оператора.
Разбираем типовые нештатные ситуации: как перезапустить ПЧ после аварии, как перейти на ручное управление, как прочитать журнал событий.
Оставляем памятку с основными алгоритмами действий и контактами нашей сервисной службы.
После подписания актов мы предлагаем договор на сервисное обслуживание, который включает удаленный мониторинг, профилактические выезды и оперативное реагирование на аварии.
Грамотно автоматизированная насосная станция — это:
Стабильное давление у потребителя, независимо от времени суток и сезона.
Экономия электроэнергии от 20 до 50% за счет частотного регулирования и алгоритмов «сна».
Увеличение ресурса насосов в 1,5–2 раза благодаря плавным пускам, отсутствию гидроударов и оптимальным режимам работы.

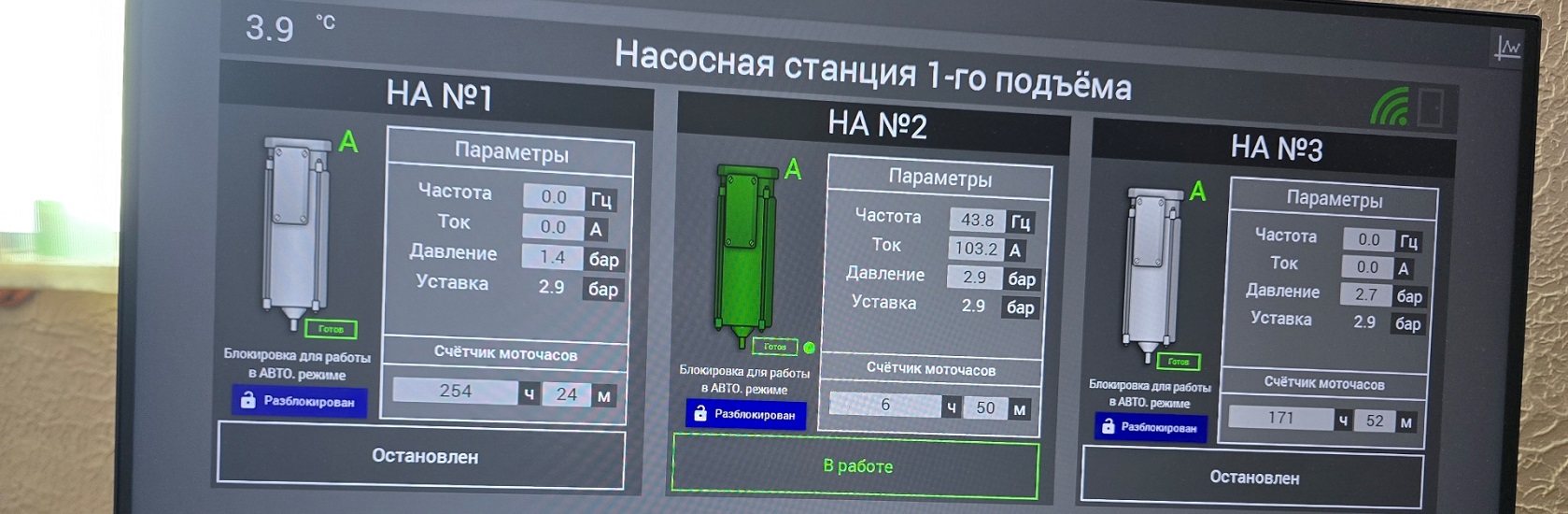

Прозрачность. Диспетчер или руководитель в реальном времени видит все параметры: давления, расходы, уровни, наработку, потребляемую мощность.
Безопасность. Многоуровневая защита исключает аварии по сухому ходу, перегрузу, обрыву фазы.
Компания «Электродизайн» в Новосибирске оказывает полный комплекс услуг по автоматизации насосных станций. Мы берем на себя все этапы — от обследования до сдачи в эксплуатацию — и несем ответственность за конечный результат. Если вы хотите, чтобы ваша насосная станция работала надежно, эффективно и без сюрпризов — мы готовы предложить решение, разработанное специально под ваш объект.
ООО «Электродизайн» — насосные станции под интеллектуальным управлением.
