Автор: Саваткин Артём

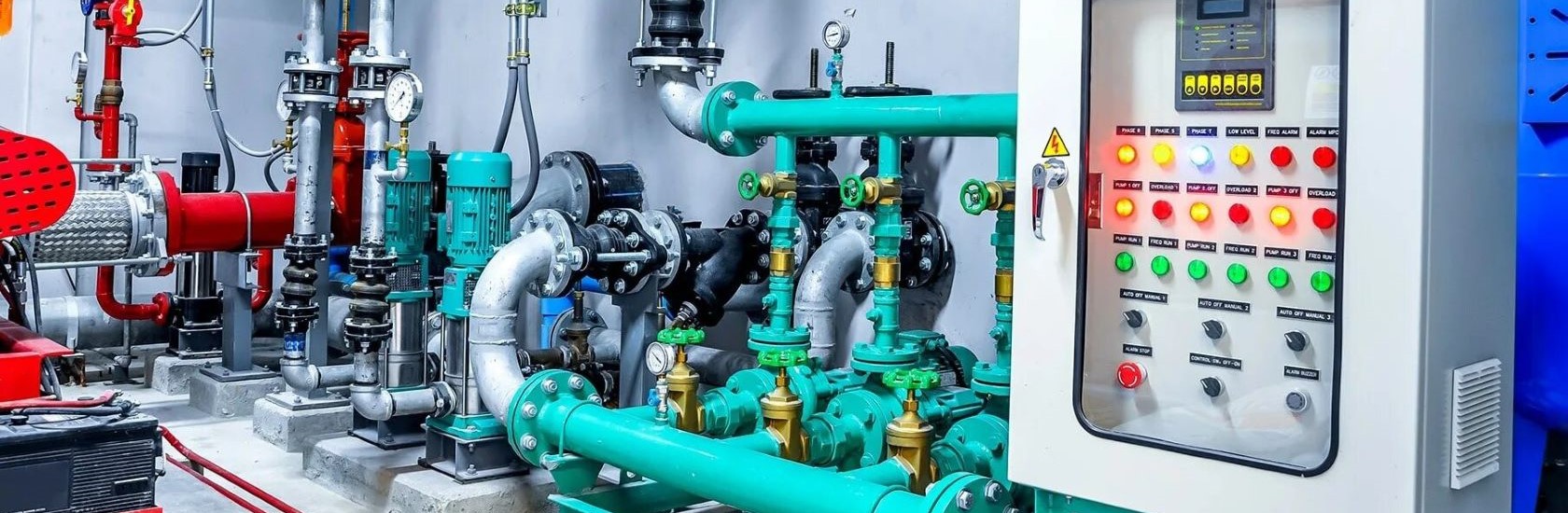

Насосные станции — одни из самых распространенных объектов автоматизации. Они встречаются в системах водоснабжения, водоотведения, отопления, промышленного производства, орошения, пожаротушения. На первый взгляд, автоматизация насосной станции кажется простой задачей: включил насос — вода потекла, выключил — остановилась. Однако реальность гораздо сложнее.
Насосная станция — это динамическая система, в которой давление, расход, уровень, температура и другие параметры постоянно меняются. Неправильное управление может привести к гидроударам, кавитации, перегреву двигателей, «сухому ходу» и, как следствие, к дорогостоящим авариям. Кроме того, насосные станции часто работают в автоматическом режиме без постоянного присутствия персонала, что предъявляет повышенные требования к надежности и самодиагностике.
В данной статье мы рассмотрим особенности автоматизации различных типов насосных станций, специфические требования к оборудованию и алгоритмам управления, а также типичные ошибки и способы их предотвращения.
Автоматизация насосной станции во многом определяется ее назначением и режимом работы. Рассмотрим основные типы.
Назначение: подача воды из скважины, резервуара или водовода в распределительную сеть или непосредственно потребителям.
Особенности:
Расход воды меняется в течение суток (утренний и вечерний пики, ночной минимум).
Давление в сети должно поддерживаться стабильным (обычно 3,5–6 бар).
Недопустимы скачки давления (гидроудары) при включении/выключении насосов.
Приоритетные технологии: частотное регулирование, поддержание постоянного давления, плавный пуск.
Назначение: перекачка сточных вод от нижерасположенных коллекторов к вышерасположенным или на очистные сооружения.
Особенности:
Сточные воды содержат механические примеси (песок, тряпки, полиэтилен).
Высокая агрессивность среды (сероводород, кислоты).
Неравномерный приток, но без резких пиков, как в водоснабжении.
Засоры — основная проблема.
Приоритетные технологии: контроль уровня в приемном резервуаре, чередование насосов, защита от засоров (реверсирование), агрессивостойкие датчики.
Назначение: циркуляция теплоносителя в системе отопления, подпитка тепловых сетей.
Особенности:
Температура теплоносителя может достигать 95–150°C.
Давление в системе отопления должно поддерживаться в узких пределах.
Недопустима остановка циркуляции при отрицательных температурах (разморозка).
Приоритетные технологии: резервирование насосов (рабочий + резервный), контроль температуры и давления, автоматическое переключение при отказе.
Назначение: обеспечение подачи воды для пожаротушения.
Особенности:
Станция большую часть времени находится в «режиме ожидания».
При пожаре насосы должны запуститься мгновенно и обеспечить требуемый расход и давление.
Высокая надежность (резервирование, независимое питание).
Приоритетные технологии: автоматический тест работоспособности (периодический пуск на холостом ходу), резервирование всех критических компонентов, дублирование цепей управления.
Назначение: откачка грунтовых вод, ливневых стоков.
Особенности:
Вода часто содержит песок, ил, механические примеси.
Работа периодическая (после дождя, при подъеме грунтовых вод).
Место установки — часто затопляемые или влажные помещения.
Приоритетные технологии: надежная защита от влаги (герметичные датчики, шкафы IP65), защита от заиливания, контроль уровня.
Независимо от типа насосной станции, есть набор параметров, которые необходимо контролировать и управлять.
| Параметр | Зачем контролировать | Типовые датчики |
|---|---|---|
| Давление на выходе | Поддержание заданного давления, защита от гидроударов | Манометр с датчиком 4–20 мА, реле давления |
| Давление на всасе | Контроль подпора, защита от кавитации | Датчик давления, вакуумметр |
| Расход воды | Учет, обнаружение утечек, контроль производительности | Расходомер (электромагнитный, ультразвуковой) |
| Уровень в резервуаре (приемном, накопительном) | Управление включением/выключением насосов | Ультразвуковой, радарный, гидростатический датчик |
| Ток двигателя (каждая фаза) | Защита от перегрузки, контроль износа | Трансформаторы тока |
| Температура двигателя | Защита от перегрева | Термисторы PTC, термореле |
| Температура подшипников (крупные насосы) | Предиктивная диагностика | Датчики температуры PT100 |
| Вибрация (крупные насосы) | Диагностика дисбаланса, износа подшипников | Акселерометры (4–20 мА) |
| Наличие протока | Контроль работы насоса («не всухую»), обнаружение засора | Реле потока (крыльчатое, тепловое) |
Включение/выключение насосов — основное действие.
Скорость вращения насоса (при наличии частотного преобразователя).
Порядок и чередование насосов (который насос запускается первым).
Подключение резервного насоса при отказе рабочего.
Сигнализация (аварийные световые/звуковые сигналы, уведомления диспетчеру).
Это наиболее распространенный режим для станций водоснабжения и повышения давления.
Принцип: датчик давления на выходе станции измеряет текущее давление. Контроллер сравнивает его с заданной уставкой (например, 4,5 бар) и включает/выключает насосы или меняет их скорость так, чтобы давление вернулось к уставке.
Особенности алгоритма:
Зона нечувствительности (гистерезис). Нельзя включать и выключать насос при каждом малейшем колебании давления. Например: уставка 4,5 бар, включение насоса при падении до 4,3 бар, выключение — при росте до 4,7 бар.
Задержка на включение. При кратковременном падении давления (открыли кран на секунду) насос не должен включаться. Задержка 1–5 секунд.
Защита от частых пусков. Для насосов с асинхронными двигателями рекомендуемое количество пусков в час ограничено (обычно 6–10). Алгоритм должен это учитывать.
С частотным преобразователем (ПЧ):
ПЧ изменяет скорость насоса плавно, поддерживая давление точно на уставке.
При снижении расхода ПЧ снижает частоту, при увеличении — повышает.
Если даже при максимальной частоте давление падает (расход превысил производительность одного насоса), включается второй насос (прямо в сеть или тоже через ПЧ).
При снижении расхода второй насос отключается.
Применяется для скважин, КНС, насосных, наполняющих резервуары чистой воды.
Принцип: датчик уровня в резервуаре измеряет текущий уровень. Контроллер включает насос, когда уровень падает до нижней уставки, и выключает, когда уровень достигает верхней.
Особенности:
Гистерезис по уровню — разница между нижней и верхней уставками должна быть достаточной, чтобы насос не включался слишком часто. Для большого резервуара — 1–2 метра.
Чередование насосов. Если два насоса качают в один резервуар, нужно чередовать, какой насос будет рабочим (сегодня №1, завтра №2). Второй насос — резервный (включается только при отказе первого или при большом притоке).
Защита от перелива. Если уровень продолжает расти после достижения верхней уставки (насос не выключился или неисправен), при достижении аварийного уровня срабатывает сигнализация и отключается вводной автомат (или срабатывает аварийный клапан).
Это критически важная функция для любой насосной станции с двумя и более насосами.
Чередование (ротация)
Каждый день (или каждые N пусков) роль «рабочего» и «резервного» меняется.
Цель: равномерный износ насосов.
Алгоритм: контроллер ведет счетчик циклов. При достижении лимита (например, 100 пусков) — меняет приоритет.
Резервирование
Если рабочий насос не создает давление (или не набирает уровень) в течение заданного времени после команды на включение, система считает его аварийным.
Автоматически отключает аварийный насос и включает резервный.
Выдает сигнал «Авария насоса №X, включен резерв».
Одновременная работа двух насосов
Применяется, когда производительности одного насоса недостаточно для покрытия пикового расхода.
Контроллер включает второй насос, когда давление (или уровень) продолжает падать, несмотря на работу первого на максимальной частоте.
При снижении нагрузки второй отключается.
Это самая важная часть алгоритма. Насосы — дорогое оборудование, их выход из строя ведет к остановке водоснабжения или водоотведения.
Защита от «сухого хода»
Насос работает, но вода не качается (уровень в скважине упал, засорился всас, нет подпора).
Признаки: давление на выходе низкое, ток двигателя понижен (работа на воздухе), расход отсутствует.
Действие: отключить насос через 5–10 секунд после обнаружения. Выдать аварию. Повторный пуск — только после ручного сброса оператором (или автоматически при восстановлении уровня).
Защита от перегрузки
Ток двигателя превышает номинальный на 10–20% длительное время.
Причины: засор рабочего колеса, повышенная вязкость среды, износ подшипников, падение напряжения.
Действие: отключение при превышении тока более чем на 20% (или по тепловой модели). Время отключения зависит от величины перегрузки (чем больше перегрузка, тем быстрее отключение).
Защита от перегрева
Встроенные в двигатель термовыключатели или термисторы PTC размыкаются при превышении температуры обмотки (обычно 130–150°C).
Действие: мгновенное отключение насоса. Охлаждение — только естественное.
Защита от гидроударов
При резком закрытии задвижки или отключении насоса возникает обратная волна давления.
Меры: плавный останов (через частотный преобразователь), установка обратного клапана с демпфером, алгоритм «отключение после закрытия задвижки» (для крупных насосов).
Шкаф управления — это «сердце» автоматизации. Для насосных станций к нему предъявляются особые требования:
Степень защиты (IP)
Для сухих, отапливаемых помещений — IP31 или IP54.
Для влажных помещений (подвал, КНС) — IP54 с антикоррозийным покрытием.
Для установки на улице — IP65 (защита от струй воды) + обогрев и вентиляция.
Надежность
Использование промышленных компонентов (не бытовых).
Резервирование питания (ИБП для контроллера и датчиков).
Учет возможности короткого замыкания, перенапряжения, перегрева.
Удобство обслуживания
Маркировка всех клемм и проводов.
Легкий доступ к компонентам.
Наличие режима «ручное управление» в обход контроллера (на случай его отказа).
Выбор датчиков для насосной станции определяется условиями эксплуатации:
Для чистой воды (водоснабжение)
Давление: стандартные датчики 4–20 мА с мембраной из нержавеющей стали.
Уровень: гидростатические или радарные.
Расход: электромагнитные расходомеры (не создают потерь давления).
Для сточных вод (КНС)
Давление: датчики с мембраной из химически стойкого материала (PTFE).
Уровень: ультразвуковые или радарные (бесконтактные). Поплавковые быстро обрастают и заклинивают.
Расход: ультразвуковые накладные (не контактируют со средой).
Для горячей воды (отопление)
Давление: датчики, рассчитанные на температуру до 150°C (с выносной мембраной или капилляром).
Температура: термосопротивления Pt100/Pt1000 в защитной гильзе.
Для насосных станций с частотным регулированием важно:
Встроенный PID-регулятор — поддерживает заданное давление или уровень без внешнего контроллера (или в связке с ним).
Защита от гидроударов — плавный пуск и останов (разгон и торможение задаются временем).
Автоматическое перезапуск после пропадания питания (с задержкой для исключения одновременного пуска нескольких насосов).
Спящий режим (sleep mode) — при очень малом расходе насос останавливается, периодически «просыпается» для проверки давления.
Давление: проверка нуля (при отключенном насосе показания должны соответствовать атмосферному давлению или статическому столбу).
Уровень: калибровка по реальному уровню (измеренному рулеткой или визуально).
Расход: проверка по контрольному замеру (наполнение резервуара известного объема).
Начинать с низких коэффициентов (Kp = 0,5, Ki = 0,1, Kd = 0).
Постепенно увеличивать Kp до появления колебаний, затем уменьшить на 20–30%.
Добавить Ki для устранения статической ошибки (если давление не достигает уставки).
Kd использовать осторожно — он усиливает шумы.
Имитировать «сухой ход» (закрыть задвижку на всасе, включить насос — должно отключиться через заданное время).
Имитировать перегрузку (увеличить нагрузку на насос — должно отключиться).
Имитировать отказ датчика (отключить датчик давления — система должна перейти в аварийный режим или на резервный датчик).
Принудительно создать аварию рабочего насоса (отключить его автомат) — резервный должен включиться автоматически.
Проверить, что после N циклов роли насосов меняются.
Для насосных станций, особенно удаленных, диспетчеризация критически важна.
Какие данные передаются:
Текущее давление, расход, уровень.
Статус насосов (работает, остановлен, авария).
Токи двигателей, температура.
Количество включений и наработка в часах (для планирования ремонтов).
Какие команды может удаленно выполнять диспетчер:
Включить/отключить любой насос.
Сбросить аварию.
Изменить уставки (давление, уровни включения/выключения).
Включить/отключить частотный режим.
Какие аварии требуют немедленного оповещения:
Аварийный уровень в резервуаре (перелив или осушение).
Отказ рабочего насоса и невозможность включить резервный.
Пропадание напряжения на станции.
Пожар (если есть датчики).
Каналы связи:
Сотовая связь (GPRS/4G) — наиболее распространена для удаленных станций.
Ethernet (оптоволокно) — при наличии кабельной инфраструктуры.
Радиоканал — для станций вдали от города (без сотового покрытия).
Датчик на 16 бар на станции, где рабочее давление 4 бар. Точность низкая (ошибка может достигать 0,5% от 16 бар = 0,08 бар, что приемлемо, но диапазон избыточен). Главная проблема — при пуске насоса давление может кратковременно подскочить до 16 бар? Если датчик не рассчитан на это (например, 10 бар максимум), он выйдет из строя. Нужно выбирать диапазон с запасом 20–30% от максимального рабочего давления.
При отключении насоса вода устремляется обратно, раскручивая насос в обратную сторону. При повторном пуске возникает гидроудар, который может разрушить трубопровод. Обратный клапан обязателен для каждого насоса.
Уставка включения 4,3 бар, выключения 4,4 бар. Насос будет включаться и выключаться каждые несколько секунд при малейшем изменении расхода. Двигатель перегревается, контакторы изнашиваются. Гистерезис должен быть не менее 10–15% от диапазона.
При низком давлении на всасе (или высокой температуре воды) возникает кавитация — образование пузырьков пара, которые схлопываются и разрушают рабочее колесо. Автоматика должна контролировать давление на всасе и отключать насос при падении ниже допустимого.
При отказе контроллера станция становится неуправляемой. Обязательно должен быть переключатель «Автомат/Ручной» и кнопки прямого пуска насосов (минуя ПЛК).
Всегда предусматривайте резервный насос для критичных станций (водоснабжение, отопление, пожаротушение).
Используйте датчики с токовым выходом 4–20 мА (обрыв цепи диагностируется).
Закладывайте 20–30% запас по количеству входов/выходов контроллера для будущего расширения.
Регулярно (1 раз в месяц) проверяйте работу защит (имитация аварий).
Ведите журнал наработки насосов — это данные для плановых ремонтов.
Храните резервную копию программы контроллера и документацию на схему.
Автоматизация насосной станции окупается за 6–18 месяцев за счет энергосбережения и снижения аварийности.
Экономия на проектировании и датчиках приводит к многократным потерям при эксплуатации.
Выбирайте подрядчика, который дает гарантию и имеет опыт в вашем типе станции.
Автоматизация насосной станции имеет ряд особенностей, которые необходимо учитывать на всех этапах — от проектирования до эксплуатации. Тип станции (водоснабжение, водоотведение, отопление, пожаротушение) определяет приоритетные алгоритмы управления: поддержание давления, управление по уровню, чередование и резервирование.
Ключевые особенности, которые нельзя упускать:
Надежная защита насосов от сухого хода, перегрузки и гидроударов.
Корректная настройка гистерезиса и задержек для предотвращения частых пусков.
Резервирование критических компонентов (насосы, датчики, питание контроллера).
Возможность ручного управления в обход автоматики.
Диспетчеризация для удаленного контроля и своевременного оповещения об авариях.
Грамотно выполненная автоматизация насосной станции обеспечивает бесперебойную подачу воды, экономит электроэнергию, продлевает срок службы оборудования и сокращает затраты на обслуживание. Ошибки же приводят к частым авариям, перерасходу энергии и преждевременному выходу насосов из строя.
