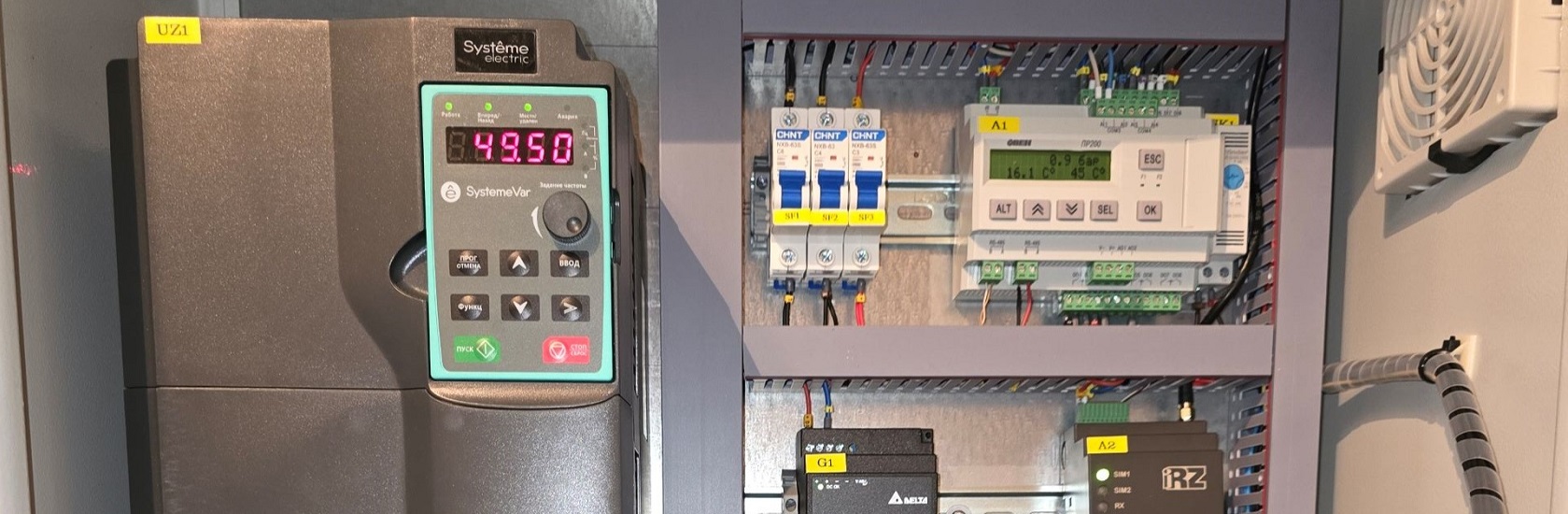

Система автоматического управления насосами — это не просто шкаф с контроллером и парой контакторов. Это сложный инженерный продукт, в котором переплетаются гидравлика, электротехника, программирование и знание специфики конкретного производства. Ошибка на любом из этапов — и вместо надежного водоснабжения заказчик получает постоянные аварии и растущие счета за электричество.
Компания «Электродизайн» (г. Новосибирск) специализируется на полном цикле создания таких систем: от обследования объекта до сервисного обслуживания. В этой статье я пошагово расскажу, как мы разрабатываем и внедряем системы автоматического управления насосами, какие решения принимаем на каждом этапе и почему наш подход позволяет заказчику спать спокойно.
Ни одна грамотная система не рождается без глубокого понимания объекта управления. Прежде чем рисовать схему, мы выезжаем на место и проводим всестороннее обследование.
Что мы изучаем в обязательном порядке:
Гидравлическая подсистема:
Тип насосов (поверхностные центробежные, погружные скважинные, фекальные, дренажные) и их паспортные характеристики: подача, напор, мощность, допустимый кавитационный запас.
Конфигурация трубопроводов: диаметры, протяженность, материал, наличие обратных клапанов, задвижек с электроприводом, гидроаккумуляторов.
Режим водопотребления: суточный график, пиковые нагрузки, сезонные колебания.
Для водоснабжения — характеристики источника: дебет скважины, динамический и статический уровни, химический состав воды (абразивность, минерализация).
Для КНС — объем приемного резервуара, характер стоков (хозбытовые, ливневые, промышленные), наличие абразивных включений, жира, волокнистых материалов.
Электрическая подсистема:
Параметры питающей сети: напряжение, количество вводов, возможность организации АВР.
Состояние существующих двигателей: сопротивление изоляции обмоток, наличие встроенных термодатчиков (позисторов), год выпуска, история ремонтов.
Качество электроэнергии: замеряем анализатором в течение нескольких суток, фиксируем провалы, перенапряжения, несимметрию фаз, уровень гармонических искажений.
Условия эксплуатации:
Место установки шкафа: отапливаемое помещение, неотапливаемый павильон, улица под навесом.
Диапазон температур и влажности, запыленность, наличие агрессивных газов (особенно важно для КНС).
Наличие постоянного дежурного персонала или объект необслуживаемый.
Результат этапа: подробный технический отчет с зафиксированными параметрами, выявленными проблемами и рекомендациями по составу будущей системы управления.
На основе собранных данных мы формулируем техническое задание и разрабатываем алгоритмы работы будущей системы. Это ключевой интеллектуальный этап, на котором закладывается логика управления.
Что мы определяем на этом этапе:
Метод регулирования производительности:
Прямой пуск (DOL) — для маломощных насосов, работающих в повторно-кратковременном режиме (дренаж, небольшие КНС).
Плавный пуск (Soft Starter) — для мощных насосов, где не требуется непрерывное регулирование скорости, но критично снижение пусковых токов и гидроударов.
Частотно-регулируемый привод (ЧРП) — для станций, где необходимо точное поддержание давления или расхода в широком диапазоне. Это основной метод, который мы применяем в автоматизации насосных станций водоснабжения.
Алгоритмы управления:
Для каждой станции мы прописываем алгоритмы в виде блок-схем и текстового описания. Это не «типовой скрипт», а логика, учитывающая конкретные условия.
Типовые алгоритмы для водоснабжения:
ПИД-регулирование давления с автоматической адаптацией к изменению водоразбора.
Каскадное управление группой насосов (ведущий через ПЧ, ведомые — с плавным или прямым пуском).
Ротация насосов по наработке моточасов для равномерного износа.
Алгоритм «сна» при нулевом водоразборе (останов насоса, поддержание давления на гидроаккумуляторе, «просыпание» при падении давления).
Ночной режим с пониженной уставкой давления.
Защита от сухого хода по датчику уровня в скважине или реле давления на всасывающем трубопроводе.
Типовые алгоритмы для КНС:
Пуск и останов насосов по уровню в приемном резервуаре.
Каскадный ввод дополнительных насосов при высоком притоке.
Ротация насосов по каждому циклу.
Периодический «разгон осадка» — кратковременный вывод насоса на повышенные обороты для взмучивания донных отложений.
Аварийная сигнализация при достижении аварийно-высокого уровня, отказе насоса, несанкционированном доступе.
Сценарии обработки аварий:
Поведение системы при обрыве датчика, пропадании фазы, перегрузке двигателя, заклинивании насоса, отказе ПЧ.
Автоматический перезапуск или блокировка с требованием квитирования оператором.
Переход на резервный насос при отказе основного.
Работа в ручном байпасном режиме при полном отказе контроллера.
Требования к верхнему уровню:
Перечень параметров, передаваемых в систему диспетчеризации (давления, уровни, расходы, токи, наработка, статусы).
Формат и адресаты аварийных уведомлений.
Необходимость удаленного изменения уставок.
Алгоритмы утверждены с заказчиком — начинается разработка проектной документации.
Состав проекта:
Структурная схема. Показывает, как увязаны между собой все элементы: от датчика на трубе до APM диспетчера. Определяет иерархию управления: полевой уровень (датчики, исполнительные механизмы) → уровень контроллера (ПЛК) → уровень визуализации (панель оператора, SCADA).
Принципиальные электрические схемы. Детальная проработка каждого шкафа:
Вводная часть: автоматические выключатели, устройства защиты от импульсных перенапряжений (УЗИП), реле контроля фаз.
Силовая часть: контакторы, устройства плавного пуска, преобразователи частоты, мотор-автоматы с настроенными уставками тепловой и электромагнитной защиты.
Цепи управления: ПЛК, модули ввода/вывода дискретных и аналоговых сигналов, промежуточные реле, кнопки и переключатели на дверце.
Цепи питания датчиков и исполнительных механизмов.
Схемы внешних соединений. Трассировка кабельных трасс, выбор марок и сечений кабеля. Для сигналов 4–20 мА от датчиков — экранированная витая пара с заземлением экрана со стороны шкафа. Для силовых кабелей от ПЧ до двигателя — экранированный кабель с медным экраном, заземленным с обеих сторон (для соблюдения электромагнитной совместимости).
Спецификация оборудования. Полный перечень всех компонентов с производителями, типами и количеством.
Проект готов — оборудование поступает в наш сборочный цех. Начинается производство шкафов управления.
Сборка силовых электрощитов и щитов управления в «Электродизайн» — это регламентированный процесс, от которого мы не отступаем:
Установка компонентов на монтажную панель и DIN-рейки. Строго по проекту, с соблюдением зазоров для вентиляции. Преобразователи частоты требуют свободного пространства сверху и снизу для конвекционного охлаждения.
Силовой монтаж. Прокладывается проводом соответствующего сечения, с наконечниками и маркировкой. Силовые цепи идут отдельно от контрольных.
Контрольный монтаж. Каждый провод маркируется с двух сторон. Аналоговые сигнальные линии прокладываются с учетом минимизации наводок от силовых цепей.
Загрузка программы в ПЛК. Базовый программный код, написанный нашими инженерами, загружается в контроллер.
Стендовые испытания. Шкаф запитывается. С помощью имитаторов сигналов мы проверяем реакцию системы на все штатные и аварийные сценарии, прописанные в алгоритмах. Имитируем обрыв датчика, перегрузку, пропадание фазы, команды от диспетчера. Убеждаемся, что логика отрабатывает корректно, аварийные сигналы формируются, блокировки работают.
Такой подход позволяет выявить подавляющее большинство ошибок до выезда на объект, где любая переделка стоит в разы дороже.
Шкафы доставлены на площадку. Начинается полевой этап.
Монтаж:
Установка шкафов на заранее подготовленные основания.
Прокладка кабельных трасс от шкафа ко всем полевым устройствам.
Монтаж датчиков: врезка в трубопроводы, установка в скважинах и резервуарах, монтаж поплавковых выключателей.
Разделка и подключение всех кабелей.
Пусконаладочные работы (ПНР):
Это самый напряженный и ответственный этап. Наши наладчики выполняют:
Поэтапную подачу напряжения. Сначала проверяем цепи управления, затем силовые цепи. Фазировка, замеры сопротивления изоляции, проверка работы устройств защиты.
Холостой пуск двигателей. Проверка направления вращения, отсутствия посторонних шумов и вибраций.
Настройку преобразователей частоты. В рамках услуги монтаж и наладка преобразователей частоты мы вводим паспортные данные двигателей (номинальный ток, напряжение, частота, обороты, cos φ), настраиваем времена разгона и торможения, прописываем защитные уставки, включаем функцию пропуска резонансных частот, настраиваем встроенный ПИД-регулятор или режим работы от внешнего сигнала задания.
Настройку ПИД-регулятора. Подбираем коэффициенты пропорциональной, интегральной и дифференциальной составляющих под конкретную гидравлическую сеть. Цель — быстрое достижение уставки без перерегулирования и автоколебаний.
Проверку всех алгоритмов. Поочередно моделируем все штатные и аварийные сценарии, фиксируем реакцию системы.
Настройку диспетчеризации. Если предусмотрена автоматизация и диспетчеризация инженерных систем, настраиваем обмен данными между ПЛК и сервером SCADA, проверяем корректность отображения мнемосхем, трендов, журнала событий. Настраиваем SMS и Telegram-оповещения.
После завершения ПНР система запускается в опытную эксплуатацию. Обычно этот период длится от 72 часов до двух недель. Мы наблюдаем за работой системы в реальных условиях, при реальных изменениях водоразбора. Если требуется — корректируем настройки.
Обучение персонала заказчика:
Проводим инструктаж на рабочем месте для дежурных операторов и электриков.
Объясняем значение индикаторов и сообщений на панели оператора.
Разбираем действия в типовых нештатных ситуациях: как перейти на ручное управление, как перезапустить ПЧ после срабатывания защиты, как прочитать журнал аварий.
Оставляем памятку с алгоритмами и контактами сервисной службы.
Закрытие проекта:
Подписываем акты выполненных работ и сдачи-приемки.
Передаем полный комплект исполнительной документации.
Предлагаем заключить договор на сервисное обслуживание, включающий плановые профилактические осмотры, удаленный мониторинг и оперативное реагирование на аварии.
Станции водоснабжения. Здесь приоритет — точное и плавное поддержание давления. Мы делаем упор на каскадное управление с ведущим ПЧ и ПИД-регулированием. Обязательно реализуем алгоритмы энергосбережения («сон», ночной режим). Применяем защиту от сухого хода по гидростатическому датчику уровня в скважине. Это направление — одно из ключевых в нашей автоматизации насосных станций водоснабжения.
Канализационные насосные станции (КНС). Приоритет — надежность и отказоустойчивость. Среда агрессивная, последствия отказа — серьезные. Мы применяем коррозионностойкие шкафы с обогревом, дублирующие датчики уровня, обязательную GSM-сигнализацию. Алгоритмы включают ротацию, разгон осадка, аварийный каскадный пуск. Подробнее — в нашем направлении автоматизация насосных станций водоотведения (КНС).
Дренажные и ливневые станции. Сезонный или эпизодический режим работы. Важна защита от заиливания и замерзания датчиков, алгоритм «разгона» после долгого простоя, защита от «ложного уровня» (пена, мусор).
Разработка и внедрение системы автоматического управления насосами — это проект, требующий компетенций на стыке нескольких инженерных дисциплин. Нельзя просто купить типовой шкаф и надеяться, что он заработает идеально на конкретном объекте с его уникальной гидравликой, электрикой и историей.
Компания «Электродизайн» в Новосибирске выполняет такие проекты «под ключ». Мы отвечаем за результат от этапа обследования до сдачи в эксплуатацию и дальнейшего сервиса. Если вы хотите получить систему, которая будет не просто «как-то работать», а делать это надежно, экономично и прозрачно, — обращайтесь. Мы знаем, как этого добиться.
ООО «Электродизайн» — автоматика, построенная на инженерном расчете.
