Насосная станция — это сложный организм. Насосы создают напор и перемещают жидкость, трубы направляют поток, задвижки его распределяют. Но без системы управления всё это — груда металла, которая не сможет слаженно работать и реагировать на изменение условий. Именно система управления превращает набор агрегатов в единый, надежный и эффективный механизм.
Компания «Электродизайн» из Новосибирска спроектировала и внедрила десятки таких систем для объектов самого разного масштаба: от компактных повысительных станций в подвалах жилых домов до мощных водозаборов и канализационных насосных станций, обслуживающих целые районы. В этой статье я детально разберу, из чего состоит современная система управления насосной станцией, какие компоненты в нее входят и по каким принципам она строится.
Любая серьезная система управления строится по иерархическому принципу. Мы выделяем три уровня, каждый из которых решает свои задачи.
Нижний (полевой) уровень — органы чувств и мышцы.
Сюда входят все устройства, которые непосредственно контактируют с физической средой:
Датчики давления, уровня, расхода, температуры, вибрации.
Исполнительные механизмы: контакторы двигателей, приводы задвижек, соленоидные клапаны.
Преобразователи частоты, которые одновременно являются и исполнительным механизмом (меняют скорость двигателя), и источником диагностических данных.
Средний уровень — мозг.
Это программируемый логический контроллер (ПЛК) или, в небольших системах, интеллектуальное реле. Именно здесь выполняются алгоритмы управления. Контроллер опрашивает датчики, сравнивает их показания с уставками, вычисляет управляющие воздействия и выдает команды исполнительным механизмам.
Верхний уровень — зрение и память.
Сюда относится всё, что связано с взаимодействием с человеком и хранением данных:
Локальная панель оператора (HMI) на дверце шкафа.
SCADA-система на диспетчерском компьютере.
Удаленный доступ через веб-интерфейс или мобильное приложение.
Базы данных для хранения истории параметров и событий.
Грамотно спроектированная система управления обеспечивает информационный обмен между всеми тремя уровнями и, что критически важно, сохраняет работоспособность нижнего уровня даже при отказе верхнего. Насосы должны качать воду, даже если «завис» сервер диспетчеризации.
Шкаф управления — это физическое воплощение среднего и частично нижнего уровня системы. Его грамотная сборка определяет надежность и удобство эксплуатации всей станции на годы вперед.
Из чего состоит шкаф:
Вводная секция:
Вводной автоматический выключатель или рубильник. Обеспечивает видимый разрыв цепи для безопасного обслуживания.
Устройства защиты от импульсных перенапряжений (УЗИП). Для сибирских реалий с летними грозами это не опция, а необходимость.
Реле контроля фаз. Следит за наличием и правильным чередованием фаз, недопустимым перекосом или падением напряжения. Если сеть «просела» — реле отключает нагрузку, спасая двигатели от работы на пониженном напряжении.
При наличии двух независимых вводов — схема АВР (автоматический ввод резерва) на контакторах или моторных приводах.
Силовая секция:
Контакторы или автоматические выключатели защиты двигателя (мотор-автоматы) для каждого насоса. Мотор-автоматы предпочтительнее — они совмещают коммутацию, тепловую защиту (биметаллический расцепитель) и электромагнитную отсечку при коротком замыкании.
Устройства плавного пуска (УПП) или преобразователи частоты (ПЧ) — для тех насосов, где требуется регулирование скорости или ограничение пусковых токов.
Трансформаторы тока для измерения потребляемой мощности и реализации токовых защит в контроллере.
Секция управления:
Программируемый логический контроллер (ПЛК) с модулями ввода/вывода. Дискретные входы — для сигналов от поплавков, концевых выключателей задвижек, кнопок. Аналоговые входы (4–20 мА или 0–10 В) — для датчиков давления, уровня, расхода. Дискретные выходы — для управления контакторами и реле. Аналоговые выходы — для задания частоты преобразователям.
Промежуточные реле для гальванической развязки сигналов.
Блок питания 24 В DC для питания контроллера и датчиков.
Коммуникационные модули для связи с верхним уровнем (Ethernet, GSM-модем).
Органы управления на дверце:
Панель оператора (HMI) — цветной сенсорный или кнопочный дисплей.
Переключатели режимов: «Местное/Дистанционное», «Автомат/Ручной».
Кнопки пуска и останова для ручного режима.
Лампы индикации: «Сеть», «Работа», «Авария».
Секция климат-контроля (для уличных и подвальных шкафов):
Вентиляторы с фильтрами для отвода тепла от ПЧ в жаркое время.
Обогреватели с термостатом для предотвращения конденсата в межсезонье и морозов зимой.
Именно такую комплектацию мы закладываем, выполняя сборку силовых электрощитов и щитов управления для насосных станций. Каждый шкаф собирается под конкретный проект, а не по «типовому шаблону».
Система управления «слепа» без датчиков. Качество и тип первичных преобразователей напрямую влияют на точность и надежность регулирования.
Датчики давления:
Устанавливаются на всасывающем и напорном коллекторах.
Используются модели с токовым выходом 4–20 мА и, желательно, с цифровым дисплеем на месте — это удобно для обходчика.
Класс точности — не ниже 0,5% для станций водоснабжения, где требуется точное поддержание напора.
Датчики уровня для скважин и резервуаров чистой воды:
Гидростатические (погружные). Измеряют давление водяного столба над собой. Точны, дают непрерывный уровень в метрах. Требуют защиты мембраны от заиливания и компенсации атмосферного давления (кабель с встроенной трубочкой).
Ультразвуковые. Бесконтактные, не касаются воды, не боятся грязи. Но могут «слепнуть» от пены, конденсата на излучателе.
Радарные. Самые надежные и дорогие. Применяются на ответственных объектах, где недопустимы отказы измерения.
Датчики уровня для КНС:
Поплавковые выключатели. Простые, наглядные, но требуют регулярной очистки от жира и волокнистых включений.
Гидростатические датчики в специальном исполнении с защитой мембраны от обрастания.
Ультразвуковые и радарные — оптимальный выбор для грязных сред, мы всё чаще применяем их при автоматизации насосных станций водоотведения (КНС).
Датчики расхода:
Электромагнитные или ультразвуковые. Устанавливаются не всегда, но крайне полезны для коммерческого учета, обнаружения утечек и реализации продвинутых алгоритмов управления по расходу.
Контакторы и мотор-автоматы коммутируют питание двигателей. Для насосов мощностью до 15–18 кВт, работающих в режиме «включил/выключил», это основное решение.
Устройства плавного пуска (УПП) ограничивают пусковой ток, плавно поднимая напряжение. Применяем для насосов 15–45 кВт, где частотное регулирование избыточно, а прямой пуск нежелателен.
Преобразователи частоты (ПЧ) — сердце современной системы управления. Их применение позволяет:
Плавно пускать и останавливать насос, исключая гидроудары.
Непрерывно регулировать производительность, точно поддерживая давление или расход.
Экономить электроэнергию (эффект наиболее выражен при работе насоса на пониженных оборотах).
Получать с ПЧ диагностические данные: ток, момент, температуру, наработку.
При монтаже и наладке преобразователей частоты мы настраиваем не только базовые параметры двигателя, но и ПИД-регулятор (если он реализован в ПЧ), защитные уставки, коммуникацию по Modbus RTU/TCP с контроллером. ПЧ становится полноценным источником данных для системы управления.
Задвижки с электроприводом применяются на крупных станциях для переключения потоков. Система управления выдает на них команды «Открыть/Закрыть» и контролирует конечные положения.
Даже самый качественный шкаф и дорогие датчики не дадут результата без грамотного программного обеспечения. В ПЛК закладываются алгоритмы, которые определяют поведение станции во всех режимах.
Основные алгоритмические блоки для станции водоснабжения:
Пуск и останов:
Проверка предпусковых условий (наличие питания, отсутствие аварий, положение задвижек).
Плавный пуск через ПЧ с контролируемым временем разгона.
Плавный останов с контролируемым замедлением перед отключением.
Регулирование давления:
ПИД-регулятор сравнивает текущее давление с уставкой и вычисляет требуемую частоту вращения.
При выходе на максимальную частоту и сохранении дефицита давления — подключает дополнительный насос (каскадный пуск).
При падении водоразбора и снижении частоты до минимальной — отключает лишние насосы.
Ротация насосов:
Контроллер ведет счетчик моточасов каждого агрегата.
При каждом новом пуске или периодически основным («ведущим») назначается насос с наименьшей наработкой.
Это обеспечивает равномерный износ и исключает ситуацию, когда один насос «убит», а резервный закис от простоя.
Защита оборудования:
Контроль тока и автоматическое отключение при перегрузке.
Контроль уровня в источнике — защита от сухого хода.
Контроль давления на всасывании — защита от кавитации.
Прием сигналов от позисторной защиты двигателей (для мощных агрегатов).
Анализ асимметрии фаз по току.
Энергосберегающие функции:
«Сон» насоса при нулевом водоразборе.
Ночной режим с пониженной уставкой давления.
Запрет частых пусков (если водоразбор «рваный», лучше дать насосу покрутиться на минимальных оборотах, чем дергать его каждые 30 секунд).
Алгоритмы для КНС имеют свою специфику:
Пуск по достижении рабочего уровня, останов по нижнему уровню.
Каскадный пуск дополнительных насосов при быстром притоке (ливень, паводок).
Аварийная сигнализация при достижении аварийно-высокого уровня.
Периодический «разгон осадка» — кратковременный вывод насоса на повышенные обороты.
Все эти алгоритмы мы реализуем в проектах автоматизации насосных станций водоснабжения и канализационных насосных станций, адаптируя их под конкретный объект.
Современная система управления не ограничивается локальным шкафом. Автоматизация и диспетчеризация инженерных систем выводит управление на качественно новый уровень.
Что дает диспетчеризация:

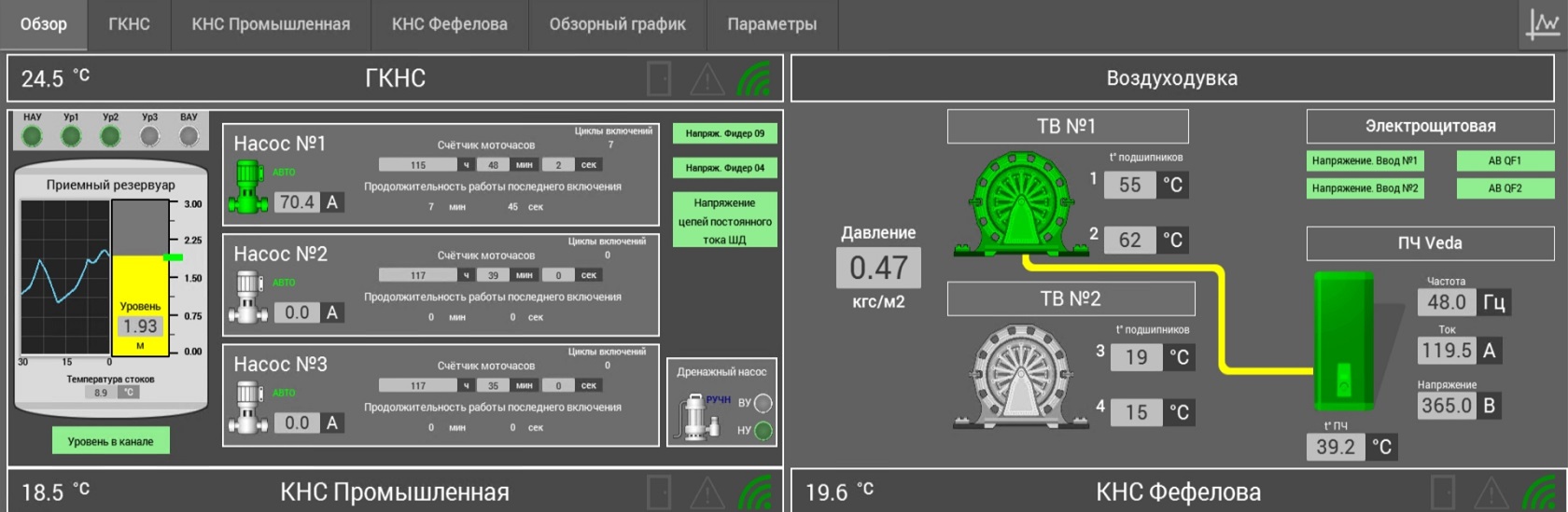

Мнемосхема. Оператор видит на экране графическое изображение станции с реальными показаниями датчиков и статусами оборудования. Трубы «окрашиваются» в зависимости от давления, насосы «вращаются», задвижки меняют цвет при открытии.
Тренды. История изменения любого параметра за часы, дни, месяцы. Незаменимый инструмент для анализа: почему ночью давление скачет, какой насос потребляет больше тока при той же подаче.
Журнал событий. Фиксация всех переключений, пусков, остановов, аварий с временными метками. Позволяет восстановить хронологию любого инцидента.
Аварийные уведомления. SMS, Telegram, e-mail — немедленное оповещение ответственных лиц о критических событиях.
Удаленное управление. Возможность изменить уставку, запустить или остановить насос, квитировать аварию из диспетчерского центра, не выезжая на объект.
В «Электродизайн» мы не продаем «коробочные» системы управления. Мы разрабатываем и внедряем решение, которое оптимально подходит для конкретной насосной станции.
Типовой путь проекта:
Выезд на объект. Обследуем гидравлику, электрику, условия эксплуатации.
Разработка алгоритмов. Согласовываем с заказчиком логику работы, уставки, сценарии аварий.
Проектирование. Разрабатываем схемы и спецификацию.
Сборка шкафа. Изготавливаем силовой электрощит и щит управления в собственном цехе, проводим стендовые испытания.
Монтаж и ПНР. Монтируем оборудование, настраиваем преобразователи частоты, проверяем алгоритмы на реальной гидравлике.
Диспетчеризация. Подключаем станцию к системе диспетчеризации, если она предусмотрена проектом.
Обучение персонала и сдача. Инструктируем эксплуатационщиков, передаем документацию, запускаем в опытную эксплуатацию.
Система управления насосной станцией — это сложный многокомпонентный комплекс, в котором важна каждая деталь: от датчика на трубе до строки программного кода в ПЛК. Собрать «работающий» шкаф может почти любой. Создать систему, которая будет работать надежно, экономично и прозрачно годами, адаптируясь к изменяющимся условиям, — для этого нужен опыт и системный подход.
Компания «Электродизайн» в Новосибирске занимается этим профессионально. Мы проектируем, собираем, монтируем, программируем и сопровождаем системы управления насосными станциями любого масштаба и назначения. Обратитесь к нам — и вы получите не просто оборудование, а спокойствие за работу вашей станции.
