Насос — это сердце любой инженерной системы. Будь то водоснабжение жилого района, канализационная станция или система вентиляции промышленного цеха — выход насоса из строя всегда означает проблему. И если механический износ подшипников или уплотнений процесс предсказуемый, то перегрев двигателя — это внезапная авария, которая часто влечет за собой полную замену агрегата. Сгоревшая обмотка статора не восстанавливается «на коленке» — требуется дорогостоящий капитальный ремонт в условиях сервисного центра.
Мы, компания «Электродизайн» из Новосибирска, в своей практике не раз сталкивались с последствиями недостаточной или некорректно настроенной защиты. В этой статье мы расскажем, какие методы защиты от перегрева существуют, как они реализуются схемотехнически и программно, и что мы закладываем в свои проекты, чтобы заказчик спал спокойно.
Прежде чем говорить о защите, нужно понимать, от чего именно мы защищаемся. Причин перегрева несколько, и под каждую нужен свой инструмент.
Электрические причины:
Несимметрия фаз. Перекос напряжения между фазами всего в 3–5% вызывает увеличение тока в обмотках на 20–30% и интенсивный нагрев. В сибирских электросетях, особенно в удаленных районах области, это распространенная проблема.
Пониженное или повышенное напряжение. Двигатель рассчитан на номинальное напряжение. При падении напряжения на 10% ток возрастает, чтобы сохранить момент, — как следствие, перегрев.
Обрыв фазы. Самая опасная ситуация: двигатель теряет одну фазу, продолжает вращаться на двух, но ток при этом вырастает катастрофически. Без защиты обмотка сгорает за минуты.
Высшие гармоники. При питании от преобразователя частоты без выходных фильтров в обмотках возникают дополнительные потери на высоких частотах, разогревающие изоляцию.
Механические и гидравлические причины:
Заклинивание рабочего колеса. Попадание постороннего предмета, заклинивание подшипника или «прихватывание» торцевого уплотнения резко увеличивают момент сопротивления. Двигатель пытается его преодолеть, ток взлетает.
**«Сухой ход». ** Насос работает без воды. В нормальных условиях перекачиваемая жидкость отводит тепло от двигателя и рабочей камеры. При отсутствии воды охлаждения нет, перегрев наступает стремительно.
Работа на закрытую задвижку. Вода не движется, потребляемая мощность переходит в нагрев жидкости внутри улитки насоса. Через несколько минут вода закипает, пар повреждает уплотнения, тепло передается двигателю.
Засорение вентилятора обдува. У двигателей с воздушным охлаждением (типовое исполнение для чистой воды) на валу установлен вентилятор, закрытый кожухом. Если кожух забит пылью, пухом, тополиным пухом летом — охлаждение резко ухудшается.
Задача инженера — предусмотреть защиту от всех этих сценариев.
Самый массовый и недорогой метод. Электромеханическое тепловое реле устанавливается в силовую цепь после контактора. Внутри реле — биметаллическая пластина, которая нагревается током двигателя и при достижении порога изгибается, размыкая управляющую цепь.
Плюсы: дешевизна, простота, понятность любому электрику.
Минусы: тепловое реле не измеряет реальную температуру обмоток. Оно лишь косвенно судит о ней по току. Если двигатель греется по механической причине (забит вентилятор охлаждения) при нормальном токе — реле не среагирует. Кроме того, биметалл имеет тепловую инерцию: пока он нагреется и изогнется, короткозамкнутый виток в обмотке уже может оплавиться.
Более совершенный вариант — автоматический выключатель защиты двигателя (мотор-автомат) с комбинированным расцепителем. Он обеспечивает и тепловую защиту (биметаллический расцепитель), и электромагнитную (отсечка при коротком замыкании). При сборке силовых электрощитов и щитов управления для насосных станций мы всегда используем мотор-автоматы известных брендов, с обязательным подбором уставки под номинальный ток конкретного двигателя. Не бывает «стандартной уставки на 10 ампер» — каждый двигатель настраивается индивидуально.
Это качественно иной уровень. В обмотки двигателя еще на заводе-изготовителе или при перемотке закладываются миниатюрные термисторы с положительным температурным коэффициентом (PTC, или позисторы). При нормальной температуре их сопротивление невелико (около 100 Ом). Но при достижении пороговой температуры (обычно 120–130 °C) сопротивление скачкообразно возрастает в сотни раз.
В шкафу управления устанавливается специальный блок оценки. Он постоянно измеряет сопротивление цепи позисторов. Как только сопротивление превышает порог — блок размыкает цепь управления контактором.
Преимущества позисторной защиты:
Она реагирует именно на температуру меди обмоток, а не на ток.
Срабатывает при любых причинах перегрева: хоть электрических, хоть механических.
Инерционность минимальна.
При реализации проектов по автоматизации насосных станций водоснабжения и канализационных насосных станций (КНС) мы всегда рекомендуем заказчику использовать двигатели со встроенными позисторами, особенно для мощных агрегатов от 15 кВт и выше. В щитах управления мы предусматриваем соответствующие блоки защиты и настраиваем их на отключение насоса без возможности автоматического перезапуска до остывания обмоток.

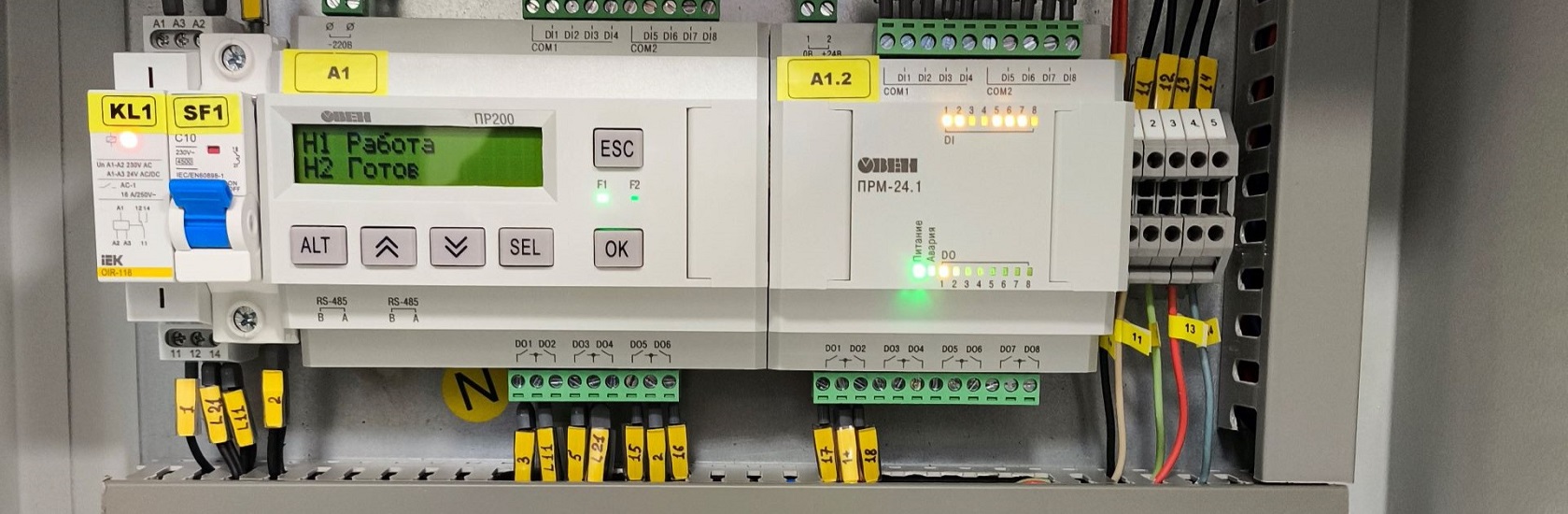

Программируемый логический контроллер, установленный в щите управления насосной станции, способен выполнять гораздо более интеллектуальные функции защиты, чем просто сравнение тока с уставкой.
Что мы реализуем программно:
Тепловая модель двигателя. В ПЛК закладывается математическая модель нагрева и остывания. Контроллер постоянно рассчитывает текущую температуру обмотки, исходя из измеряемого тока, времени работы и паузы. Если модель предсказывает приближение к критической температуре, ПЛК может ограничить частоту пусков или временно снизить нагрузку (если это позволяет технология).
Контроль асимметрии. ПЛК сравнивает токи в трех фазах (для этого нужны три трансформатора тока на фазу). Если асимметрия превышает порог — аварийное отключение с записью в журнал событий.
Это отдельный, но критически важный вид защиты, напрямую связанный с перегревом. Насос, работающий без воды, выходит из строя за минуты.
Методы защиты, которые мы применяем:
Электроконтактный манометр или реле давления на всасывающем трубопроводе. Если давление падает ниже настроенного минимума — значит, воды нет. Сигнал идет в контроллер, насос немедленно отключается.
Поплавковый выключатель в приемном резервуаре. Классика для КНС и дренажных приямков. Уровень упал ниже допустимого — контакт разомкнулся — насос остановлен. При автоматизации насосных станций водоотведения мы обязательно дублируем поплавки: один на «сухой ход», второй на верхний аварийный уровень.
Токовая защита. При работе всухую потребляемый ток двигателя заметно падает (нет нагрузки). ПЛК фиксирует аномально низкий ток и отключает насос. Этот метод — резервный, он срабатывает, если отказал основной датчик уровня.
Применение частотно-регулируемого привода дает колоссальную экономию, но добавляет специфические риски для двигателя. В рамках услуги по монтажу и наладке преобразователей частоты мы обязательно учитываем следующие моменты.
Проблема охлаждения на низких оборотах.
У большинства насосных агрегатов вентилятор обдува сидит на валу самого двигателя. Чем ниже обороты, тем слабее поток охлаждающего воздуха. При длительной работе на частотах ниже 25 Гц двигатель может перегреться даже при небольшом токе — просто потому, что его нечем охлаждать. Выход — либо принудительная вентиляция (отдельный вентилятор с питанием 380 В), либо ограничение минимальной частоты в настройках ПЧ.
Гармонический нагрев.
Несущая частота ШИМ преобразователя создает дополнительные потери в стали статора. На длинных кабелях от ПЧ до двигателя возникают отраженные волны, перенапряжения и еще больший нагрев. Мы применяем выходные моторные дроссели и (при длине кабеля более 50 метров) синус-фильтры. Это удорожает проект, но защищает двигатель от преждевременного выхода из строя.
Встроенная защита ПЧ.
Современный преобразователь частоты сам является мощным диагностическим инструментом. Он измеряет ток, напряжение, расчетный момент и может моделировать тепловое состояние двигателя (функция электронного теплового реле). При наладке мы обязательно вводим в параметры ПЧ паспортные данные двигателя (номинальный ток, напряжение, cos φ, номинальную частоту и скорость вращения). Без этого встроенная защита работает некорректно.
При автоматизации вентиляторных установок вопросы перегрева стоят не менее остро. Особенности здесь такие:
Плотность воздуха зависит от температуры. Зимой холодный воздух плотнее, нагрузка на двигатель выше, ток больше. Летом — наоборот. Обычное тепловое реле, настроенное зимой, летом может не защитить двигатель от перегрева, потому что ток ниже уставки, а охлаждение хуже.
Перегрев калорифера. В приточных установках с водяным калорифером опасность грозит не только двигателю. При отключении вентилятора и открытом клапане теплоносителя воздух в калорифере может нагреться до температуры воды, что приводит к срабатыванию капиллярного термостата защиты от замораживания (обычно 50 °C). Наша автоматика обязательно отслеживает эту цепь.
За годы работы в Новосибирске и области мы выработали несколько правил, которые закладываем в каждый проект.
Правило 1: Защита должна быть многоуровневой.
Не полагайтесь на что-то одно. Оптимальная схема: мотор-автомат (электромагнитная + тепловая защита) + позисторная защита + программная защита в ПЛК. Каждый уровень страхует предыдущий.
Правило 2: Уставки подбираются под реальные условия.
Мы никогда не выставляем тепловое реле «на глаз». Номинальный ток двигателя берется с шильдика. Уставка теплового реле выставляется с учетом температуры окружающей среды в щитовой и класса изоляции двигателя. Для высокотемпературных сред (котельные, компрессорные) вводятся поправочные коэффициенты.
Правило 3: Аварийный сигнал должен быть заметным.
Недостаточно просто погасить лампочку «Работа». При срабатывании защиты по перегреву наша система диспетчеризации инженерных систем отправляет SMS или Push-уведомление ответственному лицу с указанием конкретного агрегата и причины отключения. Авария по перегреву требует немедленного выезда дежурной бригады.
Правило 4: Послеаварийный пуск — только с квитированием.
Автоматический перезапуск после перегрева недопустим. Двигатель должен остыть. Авария должна быть зафиксирована в журнале. Персонал должен выяснить и устранить причину, и только после этого вручную квитировать аварию и запустить агрегат. Исключение — системы противопожарной защиты (спринклерные насосы, дымоудаление), где сохранение жизни людей важнее сохранности двигателя.
Правило 5: Профилактика дешевле ремонта.
Мы рекомендуем заказчикам, заключившим с нами договор на сервисное обслуживание, регулярную тепловизионную съемку работающего оборудования. Тепловизор покажет зарождающийся перегрев на контактных соединениях в шкафу или локальный нагрев подшипникового узла задолго до того, как это станет причиной отключения.
Защита насосов от перегрева — это не отдельная «фишка», а неотъемлемая часть грамотного проектирования системы автоматизации. Она начинается с правильно подобранного мотор-автомата в силовом электрощите и заканчивается интеллектуальными алгоритмами в ПЛК и SCADA-системе.
Компания «Электродизайн» в Новосибирске оказывает полный комплекс услуг по автоматизации насосного оборудования — от сборки щитов и монтажа преобразователей частоты до диспетчеризации. В каждый проект мы закладываем современные методы защиты, адаптированные под сибирские условия эксплуатации. Если вы хотите, чтобы ваше насосное оборудование служило долго и без аварий — мы знаем, как этого добиться.
ООО «Электродизайн» — защита оборудования, проверенная на практике.
