Существует авария, которая развивается стремительно и безжалостно. Вы не услышите постороннего шума, не увидите дыма. Насос продолжит вращаться, но через две-три минуты он будет представлять собой груду оплавленного металла и пластика. Имя этой аварии — сухой ход.
По нашей статистике в «Электродизайн» (г. Новосибирск), именно «сухой ход» входит в тройку самых частых причин выхода из строя насосного оборудования на объектах, где защита была выполнена неграмотно или отсутствовала вовсе. В этой статье мы разберем природу явления, рассмотрим все существующие методы защиты и расскажем, как мы реализуем их в своих проектах по автоматизации.
Сухой ход — это режим работы насоса, при котором в его рабочей камере и всасывающем патрубке отсутствует перекачиваемая жидкость. Крыльчатка вращается в воздухе или в пароводяной смеси.
Почему это смертельно для насоса:
Потеря смазки и охлаждения. В скважинных и большинстве поверхностных центробежных насосов перекачиваемая вода выполняет сразу три функции: смазывает подшипники скольжения (водяная рубашка), охлаждает электродвигатель и отводит тепло от торцевого уплотнения. Как только вода исчезает, трение возрастает лавинообразно. Температура в зоне уплотнения за секунды подскакивает до сотен градусов. Резиновые и керамические детали разрушаются.
Перегрев электродвигателя. У насосов с «мокрым ротором» (погружные скважинные, колодезные) охлаждение обмоток происходит за счет омывания корпуса двигателя водой. Без воды тепло не отводится, изоляция обмоток плавится, происходит межвитковое замыкание. Двигатель сгорает.
Кавитационные разрушения. Если вода не исчезла полностью, но ее уровень упал ниже критического, на всасывании образуется воронка, захватывающая воздух. Смесь воды и пузырьков воздуха (кавитация) вызывает микрогидроудары по лопастям крыльчатки. Поверхность металла становится пористой, как губка, и разрушается.
Итог всегда один: дорогостоящий ремонт или полная замена насосного агрегата. Причем, что особенно обидно — сам насос в момент аварии исправен. Он уничтожает себя, продолжая работать.
Чтобы грамотно выстроить защиту, нужно знать врага в лицо. Вот типичные сценарии, которые приводят к «сухой» работе:
Падение уровня в источнике. Скважина с низким дебетом осушена мощным насосом быстрее, чем восстанавливается водяной столб. То же самое — с колодцем в засушливый сезон или с резервуаром-накопителем, который не успели вовремя наполнить.
Засорение всасывающей линии. Фильтрующая сетка на всасе забилась илом, песком, водорослями. Насос пытается сосать, но не может преодолеть возросшее сопротивление.
Разгерметизация всасывающего трубопровода. Трещина в трубе или прокладке — и насос засасывает воздух вместо воды.
Ошибка эксплуатации. Задвижка на всасывающем трубопроводе закрыта при запуске. Человеческий фактор, увы, не редкость.
Несанкционированный водоразбор. В системах водоснабжения поселков внезапное открытие гидранта пожарными или крупный прорыв магистрали могут опорожнить резервуар за минуты.
Хорошая новость: сухой ход надежно предотвращается. Плохая новость: единого универсального решения нет. Метод подбирается под тип насоса, тип источника воды и бюджет проекта.
Классика для дренажных, фекальных насосов и станций водоотведения. Поплавок плавает на поверхности воды в резервуаре и механически замыкает или размыкает электрический контакт при изменении уровня.
Как работает защита:
Поплавок подвешивается на кабеле с таким расчетом, чтобы при падении уровня воды ниже допустимого он занял вертикальное положение («повис» на кабеле) и разомкнул цепь. Контактор насоса обесточивается.
Преимущества:
Простота и низкая цена.
Не требует контроллера или сложной электроники. Может напрямую коммутировать катушку контактора (для маломощных насосов).
Надежность — внутри герметичной колбы нет ничего, кроме ртутного переключателя или микро-контакта с грузиком.
Недостатки:
Применим только в открытых резервуарах и приямках. В скважину или герметичный трубопровод поплавок не установишь.
Поплавок может запутаться, на него может что-то налипнуть. Требуется периодическая ревизия.
При автоматизации насосных станций водоотведения (КНС) мы всегда устанавливаем минимум два поплавка: один на уровень «сухой ход» (отключение), второй на аварийно-высокий уровень (включение резервного насоса и сигнал диспетчеру). Это дублирование критически важно, учитывая последствия перелива стоков.
Метод, основанный на контроле давления в напорном трубопроводе. Нормально работающий насос создает давление. При сухом ходе давление резко падает.
Реализация:
В шкафу управления насосной станцией устанавливается реле давления с настраиваемым порогом срабатывания. Датчик врезается в напорный патрубок. Если давление падает ниже заданного минимума (например, ниже 0,5 бар при рабочем давлении 3 бар), реле размыкает цепь управления.
Для скважинных насосов с гидроаккумулятором применяется реле защиты, которое анализирует не просто давление, а алгоритм его изменения. Если после включения насоса давление не поднимается выше порога «сухого хода» за заданное время — отключение.
Плюсы: относительная простота, может работать без контроллера.
Минусы: может ложно срабатывать при порыве напорной трубы или резком открытии кранов. Для корректной работы часто требуется гидроаккумулятор, сглаживающий пульсации.
Наиболее точный метод, который мы активно применяем в проектах автоматизации насосных станций водоснабжения.
Гидростатический датчик уровня погружается в скважину или резервуар и измеряет давление водяного столба над собой. Сигнал 4–20 мА поступает в ПЛК. Контроллер сравнивает текущий уровень с уставкой «защитного минимума». Если уровень упал — насос плавно останавливается через преобразователь частоты.
Преимущества для скважины:
Мы знаем точный уровень воды в метрах, а не просто «есть/нет».
Можно настроить предупредительный порог. Например, при падении уровня до 2 метров над насосом система выдает сигнал «Внимание, низкий дебет», но насос еще работает. Если уровень упал до 0,5 метра — отключение.
Исключается ложное срабатывание.
При сборке силовых электрощитов и щитов управления для таких систем мы обязательно включаем в схему искробезопасные барьеры для цепей датчиков, установленных в воде (особенно актуально для резервуаров с питьевой водой).
Основана на том, что потребляемый ток двигателя сильно зависит от нагрузки на валу. При работе с водой крыльчатка преодолевает гидравлическое сопротивление — ток близок к номинальному. При сухом ходе сопротивление падает почти до нуля — ток снижается в 2–3 раза (для центробежных насосов).
Реализуется двумя способами:
Реле тока. Аналоговое устройство, которое настраивается на минимальный порог тока. Если ток упал ниже уставки — отключение.
Программно в ПЛК или ПЧ. Современные преобразователи частоты и контроллеры могут отслеживать ток и момент на валу. При монтаже и наладке преобразователей частоты мы настраиваем функцию защиты от «потери нагрузки» (Underload Detection).
Плюсы: не требуется дополнительных датчиков в воде, вся защита — в шкафу.
Минусы: это косвенный метод. У некоторых типов насосов (особенно вихревых) разница токов при работе с водой и без воды невелика, и защита может не сработать. Кроме того, метод не защищает от кавитации, когда вода еще есть, но ее недостаточно.
Устанавливаются непосредственно в трубопровод и фиксируют физическое движение жидкости.
Разновидности:
Механические лепестковые. Поток воды отклоняет подпружиненный лепесток, замыкающий магнитом геркон. Дешево, но чувствительно к загрязнениям и гидроударам.
Термоконвективные. Измеряют скорость отвода тепла от нагретого элемента потоком жидкости. Высокая чувствительность, отсутствие движущихся частей.
Применение: в основном для защиты бытовых насосных станций, систем орошения и подпитки котлов. В промышленных системах водоснабжения мы их используем как дополнительный, дублирующий канал защиты.
Наш опыт показывает: ни один из перечисленных методов по отдельности не дает 100% гарантии. Поплавок может залипнуть, датчик давления — «зависнуть», реле тока — не почувствовать кавитацию. Поэтому в ответственных проектах мы применяем комбинацию методов.

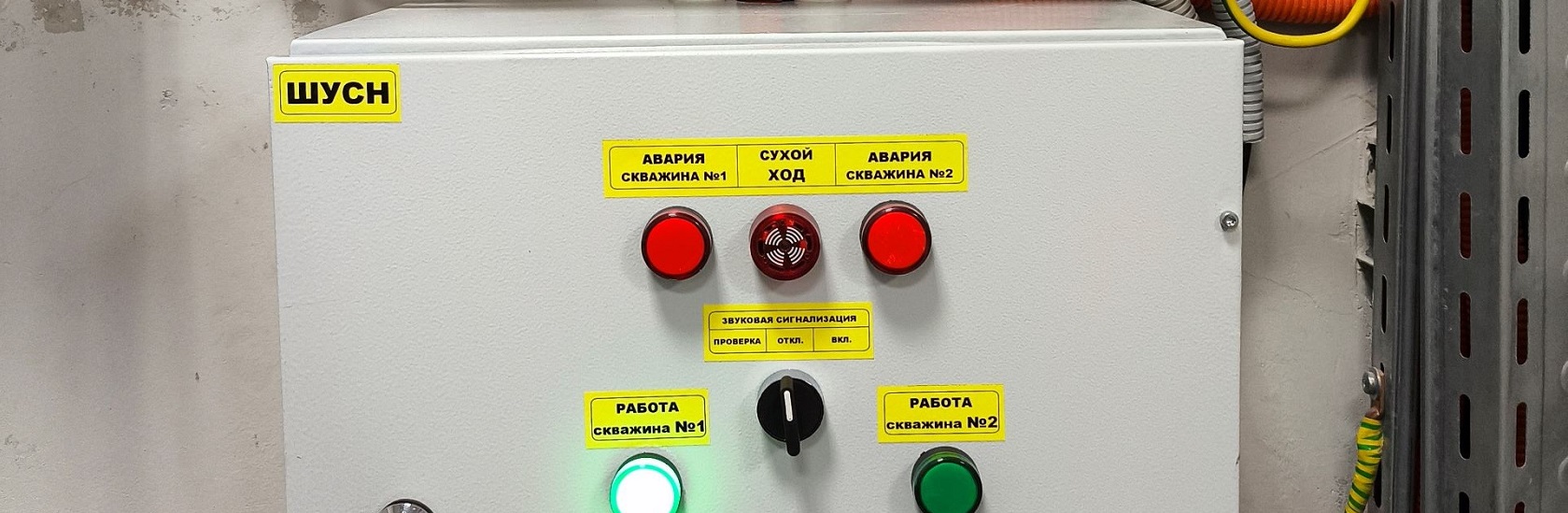

Типовой щит для скважинного насоса водоснабжения, собранный в «Электродизайн», включает:
Гидростатический датчик уровня в скважине — основная защита. Контроллер опрашивает его по аналоговому входу.
Контроль тока через трансформаторы тока и аналоговый модуль ПЛК — резервная защита. Если датчик уровня вышел из строя и показывает «воду», а ток упал до тока холостого хода — останов.
Реле давления на выходе — аварийный дублирующий контур на релейной логике. Если контроллер «завис», реле давления отключит насос напрямую.
Такая архитектура реализуется нами в рамках автоматизации насосных станций водоснабжения и обеспечивает живучесть системы даже при отказе одного из компонентов.
Применение ПЧ открывает дополнительные возможности защиты, но и требует специальных настроек.
Преимущества ПЧ в контексте сухого хода:
Преобразователь измеряет активный ток и вычисляет момент на валу с высокой точностью. Можно настроить защитное окно: «если при частоте выше 30 Гц момент упал ниже 15% от номинала в течение 5 секунд — авария».
Плавная остановка. При обнаружении сухого хода ПЧ не просто разрывает цепь (что может вызвать гидроудар в напорной магистрали при захлопывании обратного клапана), а выполняет остановку с контролируемым замедлением (Ramp Down).
Автоматический перезапуск с задержкой. Вода в скважине может восстановиться через 20 минут. ПЧ можно настроить на несколько попыток перезапуска с увеличивающимся интервалом. После пятой неудачной попытки — блокировка до приезда персонала.
В рамках услуги монтаж и наладка преобразователей частоты мы обязательно прописываем сценарий сухого хода в алгоритме работы ПЧ.
За годы практики в Новосибирске и области мы повидали множество «народных» решений, которые не работают.
Защита только по тепловому реле. Тепловое реле реагирует на превышение тока. При сухом ходе ток падает, а не растет. Тепловое реле в этой ситуации бесполезно. Двигатель сгорит, а теплушка так и не сработает.
Работа без обратного клапана. Если вода из напорной магистрали сливается обратно в скважину при каждом отключении, насос каждый раз стартует в режим, близкий к «сухому», пока не заполнит трубу. Это многократно увеличивает износ.
Игнорирование предупредительных сигналов. Система диспетчеризации инженерных систем, которую мы настраиваем, не только отключает насос, но и передает диспетчеру предупреждение «Низкий уровень в скважине». Если на это сообщение не реагировать неделями, дело рано или поздно дойдет до аварийного отключения в самый неподходящий момент.
Защита от сухого хода — это не просто установка одного датчика. Это комплекс инженерных решений, встроенный в логику управления насосной станцией.
В «Электродизайн» (г. Новосибирск) мы подходим к задаче системно:
На этапе проекта анализируем источник воды (скважина, колодец, резервуар), тип насоса и режим его работы.
При сборке силовых электрощитов и щитов управления закладываем многоуровневую защиту: датчики уровня + контроль тока + реле давления.
При монтаже и наладке преобразователей частоты настраиваем функцию защиты от потери нагрузки и сценарий автоматического перезапуска.
При автоматизации и диспетчеризации обеспечиваем своевременное оповещение персонала о предаварийных ситуациях.
Не ждите, пока насос выйдет из строя. Сухой ход не прощает ошибок. Обратитесь к нам — и мы построим систему, в которой это понятие останется лишь теоретической страницей в инструкции.
ООО «Электродизайн» — защита насосов от сухого хода, встроенная в автоматику.
