Когда инженер приступает к проекту модернизации цеха или насосной станции, перед ним неизбежно встает вопрос выбора метода. Каким образом заставить оборудование работать согласованно? Что выбрать — проверенную релейную схему или мощный промышленный контроллер? Где достаточно локального щита, а где необходима полномасштабная диспетчеризация?
Компания «Электродизайн» многие годы решает эти задачи на объектах Новосибирска и области. Мы накопили практический опыт применения самых разных методов автоматизации — от простейших до высокоинтеллектуальных. В этой статье мы разберем основные подходы, их сильные и слабые стороны, а главное — расскажем, какой метод для каких технологических процессов подходит оптимально.
Это самый ранний и до сих пор не потерявший актуальности метод. Логика управления строится на электромеханических реле, контакторах, таймерах и промежуточных пускателях, соединенных проводами согласно принципиальной схеме.
Как это работает:
Представьте простейший шкаф управления дренажным насосом. Поплавковый датчик замыкает контакт, подается питание на катушку контактора, насос запускается. Уровень упал — поплавок разомкнулся — насос встал. Вся логика «зашита» в физических соединениях проводов.
Плюсы метода:
Исключительная ремонтопригодность. Любой электрик с мультиметром может «прозвонить» цепь и найти неисправность.
Не требуется специальное программное обеспечение и навыки программирования.
Низкая стоимость компонентов для простых схем.
Минусы:
Если нужно изменить алгоритм (например, добавить задержку перед отключением или чередование насосов), приходится физически перекоммутировать шкаф, добавлять реле времени и промежуточные контакты.
Большое количество соединений снижает надежность.
Отсутствует диагностика: шкаф не «расскажет», почему он не включился.
В компании «Электродизайн» релейно-контактный метод применяется для простых неответственных узлов или как аварийный резервный контур в щитах управления насосными станциями. Например, если программируемый контроллер выходит из строя, оператор переводит тумблер в положение «Ручное» и релейная схема позволяет запустить насос напрямую, минуя автоматику. Это разумный компромисс между ценой и живучестью.
Это основная рабочая лошадка современной автоматизации. ПЛК — это специализированный компьютер в промышленном исполнении, который опрашивает датчики, выполняет заложенную программу и выдает управляющие сигналы на исполнительные механизмы.
Ключевые особенности метода на ПЛК:
Гибкость. Алгоритм меняется в программном коде, без перепайки проводов. Заказчик попросил изменить уставку давления или добавить каскадный пуск — инженер правит проект на ноутбуке и загружает в контроллер.
Диагностика. ПЛК «знает», на каком шаге программы он остановился и по какой причине. Сообщения об авариях выводятся на панель оператора.
Коммуникация. ПЛК можно подключить к промышленной сети и передавать данные диспетчеру.
Именно ПЛК мы используем как центральный управляющий элемент при выполнении автоматизации насосных станций водоснабжения и канализационных насосных станций (КНС). Алгоритмы, которые мы реализуем, включают в себя каскадное управление группой насосов с частотным регулированием, защиту от «сухого хода», подсчет моточасов и ротацию агрегатов для равномерного износа. Релейной логикой такой функционал реализовать практически невозможно.
Это не просто способ питания электродвигателя, а самостоятельный технологический метод, который совершил революцию в энергосбережении.
Суть метода:
Раньше производительность насоса или вентилятора регулировали дросселированием — прикрывали задвижку, создавая дополнительное сопротивление потоку. Двигатель при этом потреблял практически номинальную мощность. Преобразователь частоты меняет скорость вращения двигателя, а потребляемая мощность снижается пропорционально кубу скорости. Снизили обороты на 20% — получили экономию электроэнергии почти в половину.

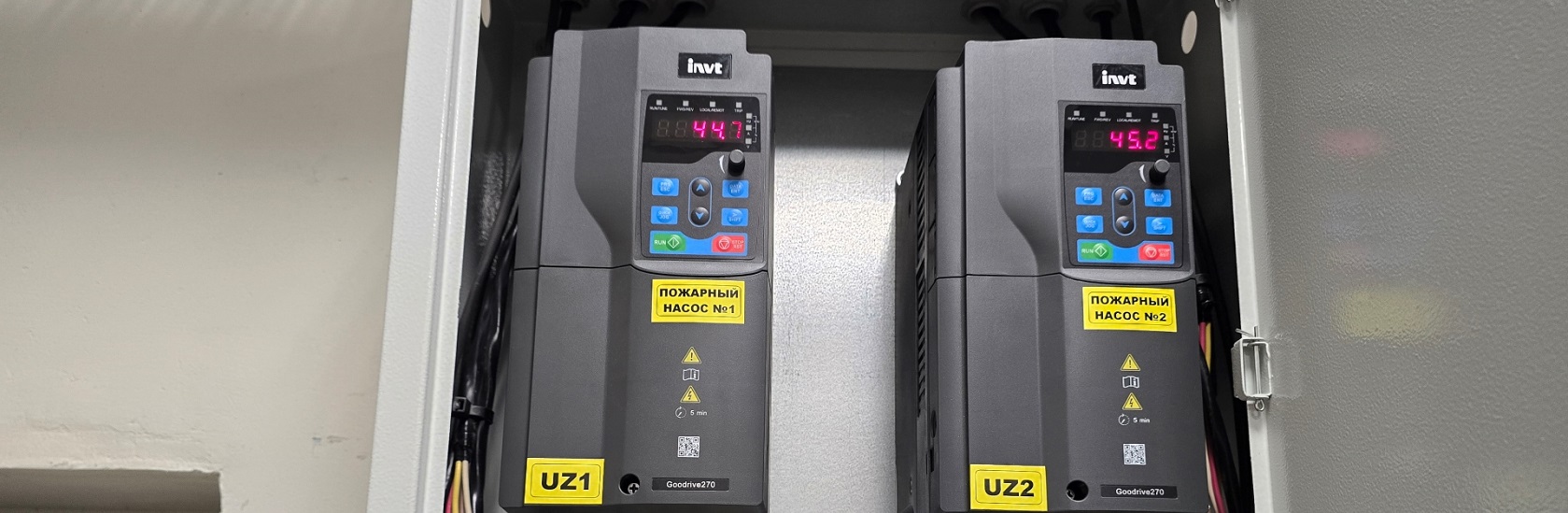

В рамках услуги по монтажу и наладке преобразователей частоты мы применяем несколько подвидов этого метода:
Скалярное управление (U/f). Поддерживается постоянное соотношение напряжения и частоты. Просто, надежно, подходит для насосов и вентиляторов с «вентиляторной» нагрузкой.
Векторное управление. Более сложный алгоритм, позволяющий точно контролировать момент на валу двигателя во всем диапазоне оборотов. Применяется, когда нужен высокий пусковой момент или точное позиционирование.
При автоматизации вентиляторных установок мы обязательно настраиваем в ПЧ функцию «пожарного режима». При сигнале от системы противопожарной защиты частотник игнорирует все аварийные сигналы (перегрузка, перегрев) и «гонит» вентилятор дымоудаления до физического разрушения, потому что жизнь людей важнее сохранности оборудования. Это пример того, как метод управления влияет на системную безопасность.
Пропорционально-интегрально-дифференциальный (ПИД) регулятор — это математический метод, без которого немыслима точная автоматизация. Его задача — непрерывно сводить к нулю разницу между заданным значением параметра (уставкой) и его фактическим значением.
Где мы применяем ПИД-регулирование:
Поддержание давления в водопроводе. Датчик на выходе насосной станции показывает текущее давление. ПИД-регулятор в ПЛК или в самом преобразователе частоты сравнивает его с уставкой (например, 5 атмосфер) и плавно меняет обороты насоса. Если жители начали поливать огорода, давление чуть упало — регулятор увеличит подачу. Ночью водоразбор упал — регулятор притормозит насос, экономя электричество.
Поддержание температуры приточного воздуха. В автоматизации вентиляторных установок ПИД-регулятор управляет клапаном на теплоносителе калорифера, чтобы в цех поступал воздух строго заданной температуры независимо от погоды за окном.
Настройка коэффициентов ПИД-регулятора — это отдельная инженерная задача. Неправильно настроенный регулятор будет либо «раскачивать» систему (давление скачет от 3 до 7 атмосфер), либо реагировать слишком медленно. Мы выполняем эту настройку на объекте, используя реальную гидравлическую сеть, а не абстрактные математические модели.
Когда один насос или вентилятор не справляется с диапазоном нагрузок, применяют групповое управление. Это метод, объединяющий несколько агрегатов в единую логическую систему.
Классический каскад для водоснабжения:
Один насос — «ведущий» — работает от преобразователя частоты и плавно регулирует давление. Когда водоразбор растет, и ПЧ выходит на максимальные обороты, автоматика запускает второй, «ведомый» насос (от сети или тоже через ПЧ), а первый снижает обороты до номинала. Так достигается плавность и покрытие широкого диапазона нагрузок.
В автоматизации насосных станций водоотведения (КНС) логика другая. Здесь насосы работают в старт-стопном режиме по уровню стоков в резервуаре. Метод группового управления в КНС включает:
Ротацию: автоматическое чередование насосов, чтобы износ был равномерным.
Каскадный ввод: при быстром прибытии стоков включается сначала один насос, если уровень продолжает расти — второй, затем третий.
«Разгон осадка»: кратковременный вывод насоса на повышенные обороты для взмучивания донных отложений.
Это метод вывода информации на верхний уровень. Если ПЛК управляет механизмами, то SCADA (Supervisory Control and Data Acquisition) позволяет человеку наблюдать за процессом и вмешиваться в него.
В рамках услуги автоматизации и диспетчеризации инженерных систем мы используем этот метод для создания единого центра управления предприятием.
Компоненты диспетчерского метода:
Сбор данных (Data Acquisition). Контроллеры на местах опрашивают датчики и передают массивы на сервер по промышленным протоколам (Modbus TCP, Profinet).
Визуализация (HMI/SCADA). На мониторе диспетчера отображаются мнемосхемы цехов, насосных, венткамер. Цвета трубопроводов меняются в зависимости от давления, насосы «вращаются», задвижки «открываются».
Архивирование. История всех параметров сохраняется в базу данных. Это бесценный материал для анализа аварий и оптимизации режимов.
Алармирование. При выходе параметра за границы система немедленно оповещает персонал.
Для небольших объектов мы применяем локальные панели оператора (HMI), установленные прямо на дверце силового электрощита или щита управления. Для крупных производств — полноценные SCADA-системы на отдельных серверах с резервированием.
Самый современный метод, который мы всё активнее внедряем, — это переход от реактивного обслуживания к предиктивному.
Как это работает на практике:
Обычная автоматика фиксирует аварию по факту: «Перегрузка насоса — отключить». Предиктивная система анализирует тренды. Ток двигателя медленно растет при той же нагрузке? Вибрация чуть увеличилась? Температура подшипника поползла вверх? Система сравнивает эти тренды с библиотекой паттернов деградации и выдает предупреждение: «Вероятность отказа насосного агрегата в течение 200 часов — высокая. Рекомендуется инспекция».
Реализуется это на базе тех же ПЛК и SCADA, но с добавлением аналитических модулей. Данные, которые годами собирались в архивах диспетчеризации инженерных систем, становятся «топливом» для алгоритмов прогнозирования.
Универсального ответа нет. Выбор метода определяется тремя факторами: критичностью процесса, бюджетом и квалификацией эксплуатационного персонала.
Мы в «Электродизайн» практикуем комбинированный подход:
Для критической инфраструктуры (КНС, водозаборы) применяем ПЛК с горячим резервированием и обязательным ручным байпасом. Никакой «чистый софт» без возможности ручного пуска.
Для энергоемкого оборудования (мощные насосы и вентиляторы) обязательно внедряем частотное регулирование как метод энергосбережения.
Для объектов без постоянного присутствия персонала настраиваем диспетчеризацию с выводом на смартфон ответственному лицу.
Для предприятий, готовых к цифровой трансформации, добавляем уровни архивирования и аналитики, превращая данные в инструмент управления.
Наши компетенции позволяют реализовать любой из описанных методов: от проектирования и сборки силовых электрощитов и щитов управления до монтажа и наладки преобразователей частоты и внедрения диспетчеризации инженерных систем.
Методы автоматизации технологических процессов прошли путь от реле до искусственного интеллекта. Но суть осталась прежней: помочь оборудованию работать надежно, экономично и безопасно. Не важно, какой метод выбран — важно, насколько грамотно он реализован.
Обращаясь в «Электродизайн», вы получаете не просто «шкаф с кнопками», а инженерное решение, в котором метод управления подобран под вашу технологию. Мы работаем в Новосибирске, знаем местную специфику и готовы взяться за проекты любого масштаба: от локальной насосной до комплексной автоматизации предприятия.
Компания «Электродизайн» — инженерная автоматизация без шаблонов.
