Автоматизация давно перестала быть просто кнопкой «Пуск/Стоп», вынесенной на дверцу шкафа. Сегодня это сложный многоуровневый комплекс, который связывает механику, силовую электронику и программное обеспечение в единый организм. Но у этого процесса есть масса подводных камней. Специфика оборудования, условия эксплуатации, качество питающей сети и человеческий фактор — все это формирует те самые «особенности», незнание которых приводит к авариям.
Компания «Электродизайн» ежедневно сталкивается с этими вызовами на объектах Новосибирска и за его пределами. Мы не просто автоматизируем, мы адаптируем технологии под реальность. В этом материале мы систематизировали главные особенности автоматизации насосного, вентиляторного оборудования и инженерных систем, которые необходимо учитывать на этапе проектирования и внедрения.
Первое, с чем сталкивается инженер при модернизации производства — это массовое внедрение нелинейной нагрузки. Любой преобразователь частоты (ПЧ), импульсный блок питания или устройство плавного пуска искажает форму синусоиды тока.
В чем здесь специфика для автоматизации?
При установке ПЧ на насосные или вентиляторные агрегаты без учета этой особенности возникают серьезные риски:
Ложные срабатывания защит. Тепловые реле и автоматические выключатели, рассчитанные на чистую синусоиду, некорректно измеряют ток при наличии высших гармоник. Как итог — либо ложное отключение важного насоса, либо, что хуже, отсутствие защиты при реальной перегрузке.
Перегрев и выход из строя конденсаторных установок. Если на объекте установлена компенсация реактивной мощности, не оснащенная защитными дросселями, включение ПЧ может вызвать резонанс и вздутие конденсаторов.

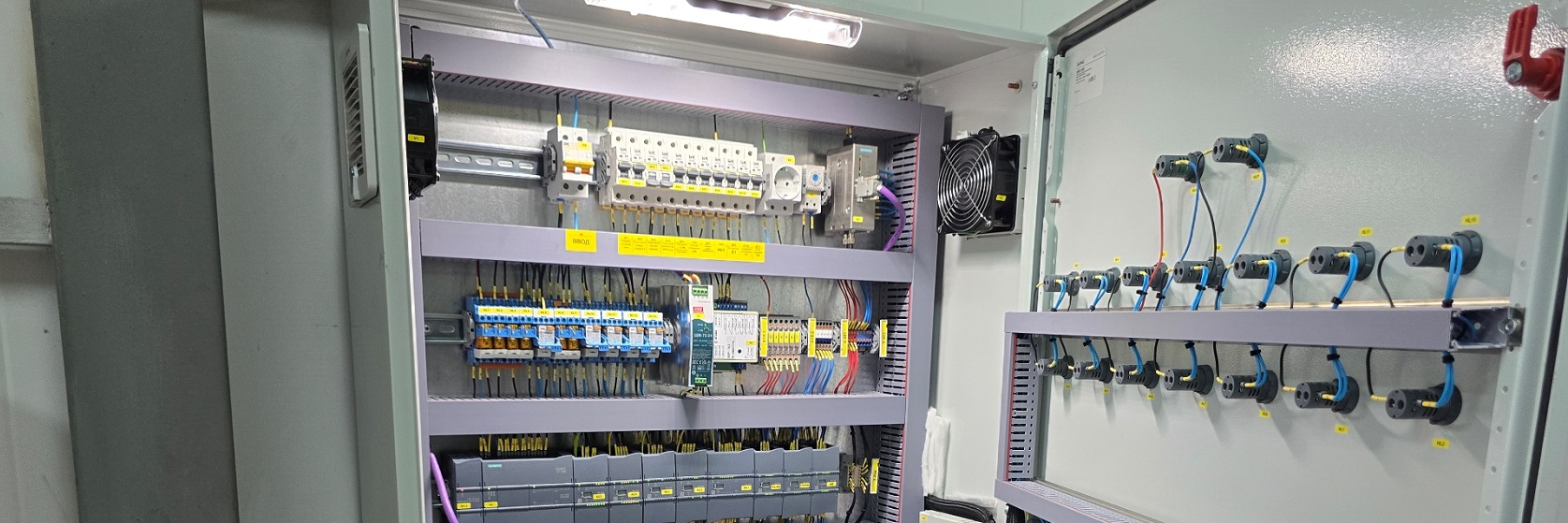

Наша компания, занимаясь сборкой силовых электрощитов и щитов управления, всегда закладывает решения, нивелирующие влияние гармоник. Мы используем входные сетевые дроссели, пассивные LC-фильтры, а в щитах применяем разделение шин для «грязной» (силовая часть ПЧ) и «чистой» (питание контроллеров и датчиков) сети. Это особенность сборки, которую часто упускают, пытаясь сэкономить на габаритах шкафа.
Программист, сидящий в офисе, и наладчик на объекте видят автоматизацию по-разному. Первый пишет алгоритм, второй слушает, как «воет» труба. Автоматизация оборудования невозможна без понимания механики.
При монтаже и наладке преобразователей частоты мы обязательно учитываем мехатронные особенности:
Пропуск резонансных частот. Любая конструкция (рама вентилятора, трубопровод, корпус насоса) имеет собственные частоты колебаний. Если двигатель длительно работает на оборотах, совпадающих с резонансом, вибрация разрушает подшипники и сварные швы. Мы всегда программируем в ПЧ функцию «запретных зон» (Skip Frequencies). Например, если при 37 Гц начинается звенящая вибрация напорного коллектора, ПЧ «перепрыгивает» этот диапазон без остановки технологического процесса.
Кинематика запорной арматуры. В алгоритмах автоматизации КНС или водоснабжения мы закладываем задержки на электроприводы задвижек. Нельзя включать мощный насос на закрытую задвижку, равно как и выключать его до того, как задвижка закрылась наполовину, иначе обратный клапан сработает с жесточайшим гидроударом.
Одиночный насос или вентилятор автоматизировать просто: поставил датчик, настроил ПИД-регулятор. Сложности начинаются, когда агрегатов в группе много, а производительность сети меняется в широком диапазоне.
В автоматизации насосных станций водоснабжения есть специфическая особенность — обеспечение «безударного» ввода и вывода насосов. Если просто запустить дополнительный насос прямым пуском (от сети) в момент, когда один уже крутится от ПЧ, возникнет просадка напряжения и гидроудар в общем коллекторе. Мы реализуем механизм «следящего ПЧ»: частотник синхронизирует частоту вращения запускаемого двигателя с частотой сети, кратковременно подключает сеть через байпасный контактор, а сам переводится в режим регулирования на другом агрегате. Это сложная логика, но только она гарантирует долговечность трубопроводов.
Не менее важны алгоритмы для автоматизации насосных станций водоотведения (КНС). Здесь добавляется работа с агрессивными средами и неоднородной плотностью стоков. Особенностью является расчет «уровня осадка». Мы настраиваем контроллеры так, что они каждые несколько часов запускают краткий цикл «взмучивания» — насосы резко сбрасывают и набирают обороты, не давая илу слеживаться на дне резервуара. Это чисто программная функция, которая увеличивает межсервисный интервал очистки КНС в несколько раз.
Классическое тепловое реле реагирует на ток и косвенно судит о нагреве. Но в условиях реальной автоматизации этого катастрофически мало.
При создании щитов для автоматизации вентиляторных установок мы учитываем, что нагрузка на валу крыльчатки зависит от плотности и температуры воздуха. Зимой холодный воздух плотнее, двигателю тяжелее, ток растет, но охлаждение лучше. Летом — наоборот: ток вроде в норме, но двигатель перегревается из-за высокой температуры среды. Мы интегрируем в обмотки двигателей позисторы (PTC-термисторы) и подключаем их к специализированным блокам защиты в наших шкафах. Это позволяет контролировать температуру меди напрямую, а не пересчитывать ее через ток.
В КНС добавляется еще одна проблема — заклинивание насоса из-за тряпок или крупных включений. Обычная защита отключит двигатель и будет ждать электрика. Наш алгоритм «автоматической расхаживалки» при обнаружении клина подает несколько коротких толчковых импульсов реверса (если тип насоса это допускает), пытаясь скинуть налипший мусор с крыльчатки, и только потом уходит в аварию. Это аварийно-спасательная функция, которая сохранила не один десяток электродвигателей в новосибирских поселках.
Производители часто рисуют красивые схемы с полным дублированием: два контроллера, двойное питание. Но на практике бюджет часто ограничен. Как обеспечить живучесть без космических затрат?
Особенностью нашего подхода к сборке силовых электрощитов и щитов управления является «аварийный байпас» с ручным управлением. Если контроллер выходит из строя, оператор должен иметь возможность перевести насос в ручной режим тумблером, минуя всю автоматику.
Но мы идем дальше. Для автоматизации и диспетчеризации инженерных систем мы настраиваем «горячее» переключение управления. Если центральный ПЛК завис, управление должно перехватываться локальным интеллектуальным реле внутри шкафа по упрощенному алгоритму (поддержание минимального давления или уровня). Пусть неэкономно, но система продолжит работать, а не встанет колом. Это критически важно для предприятий непрерывного цикла.
Раньше автоматизация фиксировала свершившийся факт: «Насос №2 отключился по аварии». Современные системы, которые мы внедряем, должны уметь предсказывать.
В рамках услуги автоматизации и диспетчеризации инженерных систем мы учим систему «думать». Контроллер постоянно анализирует тренды. Например:
Водоснабжение: Если при том же расходе воды давление в сети падает, а двигатель потребляет ту же мощность — значит, износ крыльчатки или засор фильтра. Система отправляет предупреждение диспетчеру за неделю до того, как скважина перестанет выдавать нужный дебет.
Вентиляция: Если при тех же оборотах падает перепад давления на фильтре (датчик разряжения), а мощность потребления растет, возможно, прорыв ремня или разрушение соединительной муфты. Автоматика заранее сигнализирует о нехарактерном поведении механики.
Работа в Новосибирске и области диктует свои правила. Мы не можем просто взять московский проект и применить его здесь. Особенности нашего региона:
Конденсат. Весной и осенью перепад температур приводит к выпадению росы внутри шкафов, размещенных в неотапливаемых павильонах. Мы обязательно устанавливаем в щиты для КНС и водозаборов обогреватели с терморегуляторами, а также организуем дренаж кабельных вводов, чтобы конденсат не стекал внутрь оболочки.
Грозовой сезон. Летняя грозовая активность выводит из строя датчики уровня и давления, установленные на открытом воздухе. Мы применяем устройства защиты от импульсных перенапряжений (УЗИП) тонкой защиты не только по питанию, но и по сигнальным цепям 4-20 мА, чего почти никто не делает в типовых бюджетных решениях.
Автоматизация оборудования — это не покупка «коробки с кнопками», а инженерный продукт, заточенный под конкретную технологию. Особенности кроются в деталях: в том, как шкаф собран, как проложены кабели, как настроен ПИД-регулятор и прописаны ли «запретные зоны» резонанса.
