Автор: Саваткин Артём
Преобразователь частоты — это электронное устройство, предназначенное для преобразования переменного напряжения питающей сети с фиксированной частотой (обычно 50 Гц) в переменное напряжение регулируемой частоты и амплитуды. Это позволяет плавно изменять скорость вращения асинхронного электродвигателя и управлять его моментом.
Асинхронный электродвигатель с короткозамкнутым ротором — самый распространённый тип электрической машины в промышленности и коммунальном хозяйстве. Он прост по конструкции, надёжен, недорог и способен работать десятилетиями практически без обслуживания. Однако у него есть фундаментальное ограничение: при прямом подключении к трёхфазной сети напряжением 380 вольт и частотой 50 герц ротор двигателя вращается с практически постоянной скоростью, которая жёстко привязана к частоте питающего напряжения. Регулировать эту скорость без дополнительного оборудования невозможно, а прямой пуск сопровождается броском тока, в пять-семь раз превышающим номинальный. Преобразователь частоты — это устройство, которое решает обе эти проблемы и открывает перед электроприводом принципиально новые возможности. В этой статье мы подробно разберём, как устроен и работает частотный преобразователь, какие технологические задачи он решает и в каких отраслях применяется.
Скорость вращения магнитного поля статора асинхронного двигателя определяется формулой n = 60 × f / p, где n — скорость вращения в оборотах в минуту, f — частота питающего напряжения в герцах, p — число пар полюсов двигателя. Ротор вращается чуть медленнее поля статора на величину скольжения, но и его скорость прямо пропорциональна частоте питающего напряжения. Таким образом, чтобы изменить скорость вращения двигателя, нужно изменить частоту подаваемого на него напряжения.
Но просто изменить частоту недостаточно. Магнитный поток в сердечнике статора обратно пропорционален частоте при неизменном напряжении: если снизить частоту вдвое, не меняя напряжение, магнитный поток удвоится, сердечник войдёт в насыщение, резко возрастёт намагничивающий ток, и двигатель сгорит. Чтобы этого не произошло, одновременно с изменением частоты необходимо пропорционально изменять и напряжение, поддерживая постоянным отношение U/f. Именно этот принцип — широтно-импульсная модуляция с изменяемой частотой и амплитудой — лежит в основе работы современного преобразователя частоты.
Преобразователь частоты состоит из трёх основных силовых узлов. Первый — входной выпрямитель, который преобразует переменное напряжение питающей сети в постоянное. Это нерегулируемый диодный или управляемый тиристорный мост, на выходе которого формируется постоянное напряжение около 530–540 вольт для сети 380 вольт. Второй — звено постоянного тока, представляющее собой батарею электролитических конденсаторов большой ёмкости. Они сглаживают пульсации выпрямленного напряжения и накапливают энергию, которая может быть использована при кратковременных провалах питающего напряжения или отдана на тормозной резистор при торможении двигателя. Третий узел — выходной инвертор на IGBT-транзисторах, который из постоянного напряжения формирует трёхфазное переменное напряжение требуемой частоты и амплитуды.
IGBT-транзисторы инвертора работают в ключевом режиме, переключаясь с частотой от двух до шестнадцати и более килогерц. Изменяя ширину импульсов (скважность) по синусоидальному закону, инвертор формирует на выходе напряжение, среднее значение которого на каждом коротком интервале времени соответствует требуемой синусоиде нужной амплитуды и частоты. Ток в обмотках двигателя из-за их индуктивности сглаживает эти импульсы, и двигатель работает так, как если бы он был подключён к источнику синусоидального напряжения регулируемой частоты. Этот метод называется широтно-импульсной модуляцией, и он является основой работы всех современных преобразователей частоты.
Плавный пуск и останов. При прямом пуске асинхронный двигатель потребляет пусковой ток, в пять-семь раз превышающий номинальный. Это вызывает просадки напряжения в сети, ударные механические нагрузки на муфты, редукторы и приводимый механизм, а также ускоренный нагрев обмоток. Преобразователь частоты разгоняет двигатель плавно, с заданным темпом, ограничивая пусковой ток на уровне номинального или чуть выше. Аналогично выполняется плавное торможение, при котором кинетическая энергия вращающихся масс преобразуется двигателем в электрическую и либо возвращается в сеть (в ПЧ с активным выпрямителем), либо рассеивается на тормозном резисторе. Это исключает гидроудары в насосных системах, рывки на конвейерах и ударные нагрузки в механических передачах.
Регулирование скорости и момента. Возможность плавно и в широких пределах менять скорость вращения двигателя — главное назначение ПЧ. Диапазон регулирования современных векторных преобразователей достигает 1:1000 и более, то есть двигатель может устойчиво работать на частотах от сотых долей герца до номинальной и выше. Векторное управление, при котором ПЧ в реальном времени рассчитывает токи и потокосцепление двигателя по его математической модели, позволяет точно поддерживать момент на валу даже на нулевой скорости — функция, востребованная в крановых механизмах и лифтах, где необходимо удерживать груз без механического тормоза.
Энергосбережение. Наиболее впечатляющий экономический эффект от применения ПЧ достигается на насосах и вентиляторах. Потребляемая центробежным механизмом мощность пропорциональна кубу скорости вращения. Это означает, что снижение скорости насоса на 20 процентов снижает потребляемую мощность почти вдвое. При традиционном дросселировании (прикрытии задвижки) двигатель работает на номинальной скорости, а избыточный напор гасится на сопротивлении задвижки, то есть энергия тратится впустую. Частотное регулирование позволяет снижать скорость и потребление ровно до уровня, необходимого в данный момент. Экономия электроэнергии на насосных станциях при переходе от дросселирования к частотному регулированию составляет от 30 до 50 процентов, что при круглосуточной работе окупает стоимость ПЧ за полгода-год.
Поддержание технологических параметров. Встроенный ПИД-регулятор позволяет преобразователю частоты самостоятельно, без внешнего контроллера, поддерживать заданное значение давления, расхода, температуры, уровня или любого другого параметра, измеряемого датчиком с унифицированным выходным сигналом. Оператор задаёт уставку — например, 4 атмосферы в водопроводе, — и ПЧ автоматически меняет скорость насоса, отслеживая сигнал обратной связи от датчика давления. При росте водоразбора давление падает, ПЧ увеличивает скорость и восстанавливает давление. При снижении водоразбора — уменьшает скорость. Такой режим работы обеспечивает максимальную энергоэффективность и стабильность технологического процесса.
Защита двигателя и механизма. Преобразователь частоты выполняет функции полноценного устройства защиты. Он непрерывно контролирует ток двигателя и не допускает длительной перегрузки. Тепловая модель, заложенная в программное обеспечение ПЧ, рассчитывает нагрев обмоток и при превышении допустимой температуры отключает двигатель — при этом физический термистор в обмотках становится желательной, но не обязательной опцией. Контролируются также: обрыв фазы двигателя, заклинивание ротора, недогрузка (для насосов — защита от сухого хода), перенапряжение и пониженное напряжение в звене постоянного тока, перегрев радиатора силового модуля. Вся эта многоуровневая защита работает автоматически и предотвращает повреждение оборудования в аварийных ситуациях.
По способу управления двигателем различают скалярные и векторные ПЧ. Скалярное управление — это классический метод поддержания постоянного отношения напряжения к частоте. Он прост в настройке, нетребователен к точности параметров двигателя и хорошо работает на механизмах со спокойной нагрузкой: насосах, вентиляторах, компрессорах. Векторное управление — более сложный метод, при котором ПЧ в реальном времени вычисляет и раздельно регулирует две составляющие тока статора: намагничивающую и моментную. Это позволяет точно и быстро управлять моментом на валу, что необходимо для кранов, лифтов, экструдеров, станков и других механизмов, где нужны высокие динамические характеристики и удержание момента на нулевой скорости.
По типу входного выпрямителя ПЧ делятся на устройства с диодным выпрямителем (самые распространённые, дёшевы, но потребляют из сети несинусоидальный ток) и с активным выпрямителем (дороже, но обеспечивают синусоидальный потребляемый ток и способны возвращать энергию торможения обратно в сеть). Активные выпрямители применяются там, где предъявляются жёсткие требования к качеству электроэнергии или где торможение происходит часто и с большой энергией — например, в испытательных стендах и подъёмных машинах.

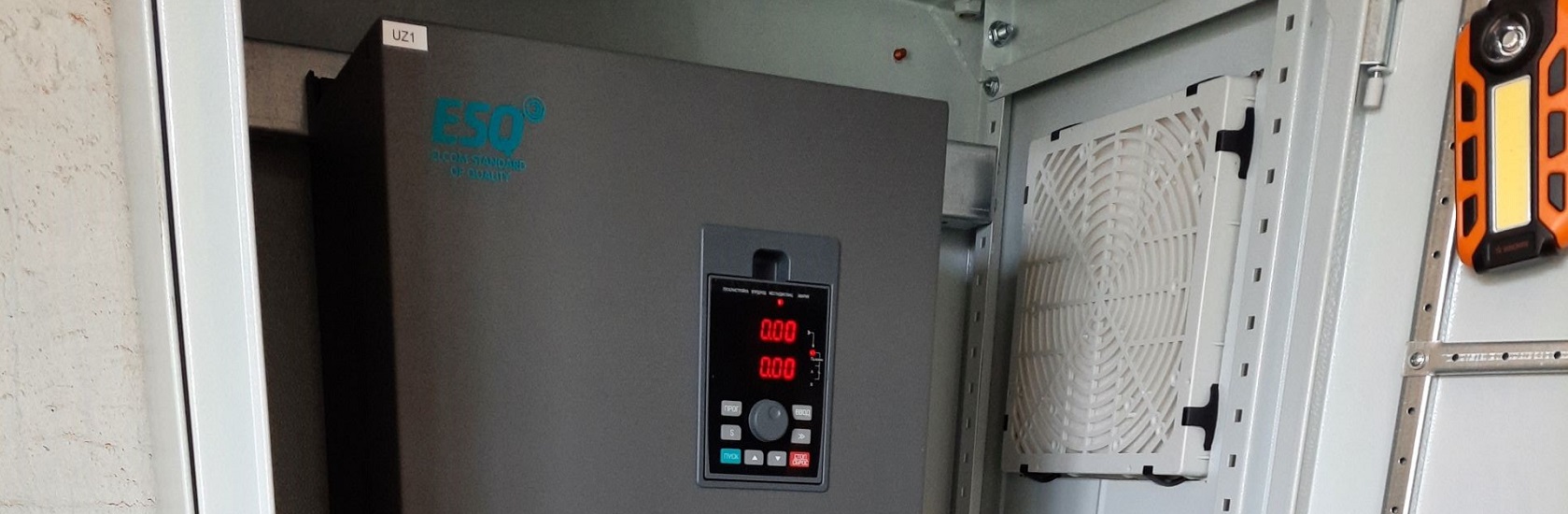

По конструктивному исполнению различают ПЧ модульного типа (устанавливаются на DIN-рейку или монтажную панель, мощность до нескольких киловатт), стандартные в отдельном корпусе (настенного или напольного монтажа, мощность от сотен ватт до сотен киловатт) и шкафные исполнения, где ПЧ поставляется в составе готового шкафа автоматики со всей необходимой коммутацией, защитами и интерфейсами.
Насосные станции водоснабжения и водоотведения. Это самое массовое применение ПЧ. Поддержание давления в водопроводных сетях, управление скважинными насосами, канализационными насосными станциями, циркуляционными насосами систем отопления — во всех этих случаях ПЧ обеспечивает плавное регулирование производительности и экономию электроэнергии. Для насосных станций характерна работа с квадратичной зависимостью момента от скорости, поэтому здесь особенно эффективен режим энергосберегающего U/f-управления.
Системы вентиляции и кондиционирования. Приточные и вытяжные вентиляторы, кондиционеры, чиллеры, градирни — везде, где требуется регулирование расхода воздуха или хладоносителя, ПЧ вытеснили традиционные методы вроде дросселирования заслонками. Экономия электроэнергии на вентиляторных установках достигает 40–60 процентов. Кроме того, ПЧ обеспечивает плавный пуск массивных крыльчаток без перегрузки сети и механических ударов.
Конвейеры и транспортёры. Ленточные, цепные и роликовые конвейеры требуют плавного регулирования скорости для согласования с темпом технологических операций на разных участках линии. ПЧ обеспечивает это регулирование и одновременно защищает механическую часть конвейера от рывков и ударов при пуске и останове.
Краны и подъёмно-транспортное оборудование. Мостовые и козловые краны, тельферы, лебёдки, лифты — все эти механизмы предъявляют к электроприводу самые высокие требования. Нужно удерживать груз на весу при нулевой скорости, разгоняться и тормозиться с высокой точностью позиционирования, работать с перегрузкой. Этим требованиям удовлетворяет только векторное управление с обратной связью по скорости или положению.
Станки и обрабатывающее оборудование. Токарные, фрезерные, шлифовальные станки, обрабатывающие центры — здесь ПЧ обеспечивают регулирование скорости главного шпинделя и осей подач. Современные станки с ЧПУ используют для этих целей сервоприводы, но в массовом производстве, где не требуется субмикронная точность, ПЧ с векторным управлением остаются востребованным и экономичным решением.
Экструдеры и дозаторы. Производство пластмасс, резины, пищевых продуктов, комбикормов — везде, где нужно точно дозировать и перемешивать компоненты, ПЧ регулирует скорость шнеков и дозаторов, обеспечивая стабильное качество продукции.
Горнодобывающая и цементная промышленность. Дробилки, мельницы, вентиляторы обжиговых печей, конвейеры большой протяжённости — все эти механизмы потребляют значительную мощность, и переход на частотное регулирование даёт огромный экономический эффект. Кроме того, плавный пуск многотонных дробилок и мельниц без ударных нагрузок продлевает срок службы дорогостоящего механического оборудования.
Главное преимущество преобразователя частоты — это сочетание энергосбережения, точности управления и защиты оборудования в одном устройстве. Он продлевает срок службы двигателей и механических передач, снижает эксплуатационные расходы и повышает качество технологических процессов. Добавьте к этому возможность интеграции в системы диспетчеризации, дистанционного мониторинга и предиктивной аналитики, и станет понятно, почему ПЧ стали неотъемлемым элементом современного электропривода.
Однако есть и ограничения, которые необходимо учитывать. Преобразователь частоты генерирует в сеть и в кабель двигателя высшие гармоники, которые могут создавать помехи для чувствительного оборудования и вызывать дополнительный нагрев трансформаторов и кабелей. Длинный кабель между ПЧ и двигателем без моторного дросселя приводит к перенапряжениям на клеммах двигателя, способным пробить изоляцию обмоток. Сам ПЧ требует чистоты, сухости и прохлады — в запылённом, влажном или горячем цехе он быстро выйдет из строя. Эти ограничения не являются неустранимыми: правильное проектирование с учётом требований электромагнитной совместимости, установка дросселей и фильтров, обеспечение приемлемых условий эксплуатации позволяют нивелировать все негативные факторы.
Преобразователь частоты — это устройство, которое превращает неуправляемый асинхронный двигатель в интеллектуальный регулируемый электропривод с широчайшими возможностями. От насосной станции в подвале жилого дома до многотысячного экструдера на химическом заводе, от компактного вентилятора до карьерного экскаватора — частотно-регулируемый привод сегодня присутствует практически во всех отраслях, где используются электродвигатели. Его внедрение — это не просто замена одного устройства другим, а качественное изменение подхода к управлению технологическими процессами, позволяющее одновременно экономить энергию, повышать надёжность и улучшать качество продукции. Именно поэтому преобразователь частоты по праву считается одним из ключевых элементов современной промышленной автоматизации.
