Автор: Попов Станислав
Система водозабора — это первый и один из самых ответственных элементов любой системы водоснабжения. От ее надежной работы зависит подача воды в жилые дома, на промышленные предприятия, в сельскохозяйственные объекты. Водозаборная скважина, насосная станция первого подъема, резервуары чистой воды — все эти компоненты требуют постоянного контроля и управления.
Традиционные системы водозабора, построенные десятилетия назад, часто работают на устаревшем оборудовании: релейные шкафы, ручное управление, отсутствие удаленного мониторинга. Это приводит к перерасходу электроэнергии, частым авариям, неоправданным затратам на обслуживание и, что самое критичное, к перебоям в подаче воды потребителям.
Автоматизация и модернизация систем водозабора — это комплекс мероприятий, направленных на замену устаревших узлов управления современными программируемыми контроллерами, внедрение частотного регулирования насосов, организацию диспетчеризации и удаленного контроля.
В данной статье мы рассмотрим:
структуру типовой системы водозабора;
цели и задачи автоматизации;
основные компоненты автоматизированной системы;
технологии управления насосами (частотный привод, чередование, защита);
модернизацию существующих объектов (поэтапный подход);
диспетчеризацию и удаленный мониторинг;
экономический эффект автоматизации водозабора.
Материал ориентирован на руководителей предприятий водопроводно-канализационного хозяйства (ВКХ), главных инженеров, а также на специалистов, занимающихся эксплуатацией систем водоснабжения.
Система водозабора может включать следующие элементы (в зависимости от источника водоснабжения):
Водозаборные скважины (артезианские или грунтовые)
Скважина бурится до водоносного слоя.
В скважину опускается глубинный насос (погружной).
Насос поднимает воду на поверхность.

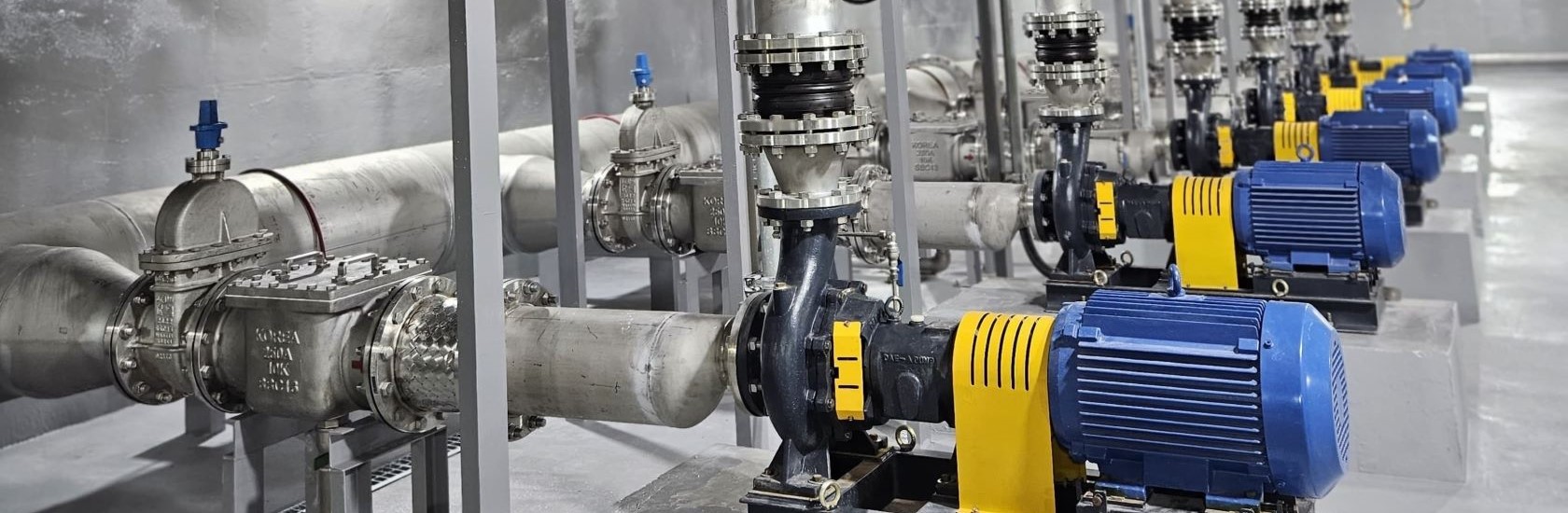

Насосная станция первого подъема
Находится на поверхности (или в павильоне над скважиной).
Может включать несколько насосов (рабочие и резервные).
Перекачивает воду из скважины в резервуары чистой воды или сразу в сеть.
Резервуары чистой воды (РЧВ)
Накапливают воду для покрытия неравномерности водопотребления.
Создают запас на случай пожара или аварии.
Обеспечивают необходимый напор (если расположены на высоте).
Насосная станция второго подъема
Забирает воду из РЧВ и подает ее в распределительную сеть (в город, поселок).
Поддерживает заданное давление в сети.
Обеззараживание и обработка воды (опционально)
Хлорирование, ультрафиолетовая обработка, озонирование.
Уровень воды в скважине (динамический уровень) — нельзя допустить осушения скважины и работы насоса «всухую».
Давление на выходе насоса — контроль производительности.
Расход воды — учет добытой воды, выявление утечек.
Уровень в резервуарах чистой воды — управление насосами подкачки.
Давление в сети (для станций второго подъема) — поддержание стабильного напора.
Ток и температура двигателей насосов — защита от перегрузок.
Химический состав воды (pH, остаточный хлор и т.д.) — качество воды.
Бесперебойность водоснабжения. Автоматическая система управления насосами обеспечивает подачу воды даже при отказе одного из насосов (автоматическое включение резерва) или при колебаниях уровня воды в скважине.
Энергосбережение. Внедрение частотного регулирования позволяет насосу работать ровно с той производительностью, которая нужна в данный момент, а не на максимальной мощности постоянно. Экономия электроэнергии достигает 20–40%.
Защита оборудования. Автоматика контролирует ток двигателя, температуру, уровень воды в скважине, наличие протока и отключает насос при аномалиях, предотвращая дорогостоящий ремонт.
Удаленный контроль и управление. Диспетчер может видеть параметры всех скважин и насосных станций с одного компьютера, получать аварийные сообщения на мобильный телефон, изменять уставки без выезда на объект.
Учет воды. Автоматический сбор данных с расходомеров позволяет точно знать, сколько воды добыто, подано в сеть, сколько потеряно на утечки.
Снижение эксплуатационных затрат. Реже требуются выезды персонала для ручного включения/выключения насосов, уменьшаются расходы на аварийный ремонт.
Частые аварии, остановки насосов.
Перерасход электроэнергии (насосы работают на полную мощность даже ночью, когда потребление низкое).
Персонал вынужден приезжать на объект несколько раз в сутки для ручного включения/выключения.
Нет данных о расходе воды, уровне, давлении — «работаем вслепую».
Устаревшее оборудование (релейные шкафы, старые контакторы) уже не поддается ремонту.
Требования надзорных органов к учету и контролю ужесточились.
Шкаф управления насосом (индивидуальный или групповой)
Содержит автоматический выключатель, контактор (пускатель), тепловое реле (или электронное реле защиты), кнопки «Пуск/Стоп».
В простейшем варианте — только пуск/останов вручную.
Шкаф автоматики с ПЛК
Программируемый контроллер управляет насосами по сложным алгоритмам (по уровню, давлению, времени).
Панель оператора для отображения параметров и изменения уставок.
Модули ввода-вывода для подключения датчиков.
Частотный преобразователь (ПЧ)
Управляет скоростью вращения насоса.
Поддерживает постоянное давление в сети (при изменении расхода воды) или постоянный уровень в резервуаре.
Обеспечивает плавный пуск (снижение гидроударов и пусковых токов).
Датчик уровня в скважине
Поплавковый (дискретный, простой) — показывает только «вода есть/воды нет».
Гидростатический (аналоговый) — непрерывное измерение уровня.
Радарный или ультразвуковой — бесконтактный, не боится загрязнений.
Датчик давления
На выходе насоса — контроль работы.
В сети (для станций второго подъема) — обратная связь для частотного регулятора.
Манометр с реле — для защиты от превышения давления.
Расходомер
Электромагнитный, ультразвуковой, вихревой.
Учет добытой воды, выявление утечек.
Датчик уровня в резервуаре чистой воды
Аналоговый (4–20 мА) — непрерывное измерение от 0 до 100%.
Дискретные (минимальный уровень, максимальный уровень) — для аварийной сигнализации.
Датчики состояния насоса
Токовые трансформаторы — контроль тока каждой фазы.
Датчик температуры обмотки (встроенный в двигатель).
Датчик вибрации (для крупных насосов) — предиктивная диагностика.
Модем сотовой связи (4G) — передача данных на диспетчерский пункт.
Промышленный Ethernet — для локальной сети внутри объекта.
Радиоканал — для удаленных скважин без сотового покрытия.
SCADA-система — программное обеспечение для диспетчера.
Классическая схема для насосов, качающих воду в резервуар.
Уставки:
Уровень «Пуск насоса» — уровень упал, нужно включить насос и пополнить резервуар.
Уровень «Стоп насоса» — резервуар полон, насос выключается.
Гистерезис — разница между уровнем пуска и останова (чтобы насос не включался и не выключался слишком часто).
При наличии двух и более насосов:
Чередование (сегодня первым работает насос №1, завтра — №2) для равномерного износа.
Резервирование (при отказе рабочего насоса автоматически включается резервный).
Параллельная работа (при большом расходе включаются два насоса).
Для насосных станций второго подъема, которые подают воду напрямую в сеть (без промежуточного резервуара).
Как работает:
Датчик давления на выходе станции непрерывно измеряет текущее давление.
Частотный преобразователь изменяет скорость вращения насоса так, чтобы давление оставалось на заданной уставке (например, 4,5 бар) независимо от расхода воды.
При падении давления (открыли несколько кранов) ПЧ увеличивает частоту — насос качает больше.
При росте давления (краны закрыли) ПЧ снижает частоту — насос качает меньше.
Преимущества:
Постоянное давление у потребителей (нет скачков).
Экономия электроэнергии (при малом расходе насос работает на пониженной скорости).
Плавные пуски и остановы (меньше гидроударов).
При большом диапазоне расходов:
Один насос работает на частотном преобразователе (регулируемый), второй (или третий) включается напрямую при максимальном расходе.
При наличии нескольких удаленных водозаборных скважин, питающих общую сеть или общий резервуар, применяется централизованное управление:
На каждой скважине — локальный контроллер.
Контроллеры связаны с центральным диспетчерским пунктом по радиоканалу или сотовой связи.
Диспетчер видит параметры всех скважин на одном экране и может отключать/включать любую скважину удаленно.
Алгоритм может автоматически выбирать, какие скважины включить, чтобы поддерживать уровень в резервуаре при минимальных затратах электроэнергии.
Скважинные (глубинные) насосы особенно уязвимы:
Защита от «сухого хода»:
Датчик уровня в скважине — если уровень опустился ниже допустимого, насос отключается.
Датчик протока (реле потока) — если насос включен, а расход отсутствует в течение N секунд — отключение.
Контроль тока — работа «всухую» часто сопровождается пониженным током.
Защита от перегрева:
Термореле в обмотках двигателя.
Ограничение максимального времени непрерывной работы (для некоторых насосов).
Защита от обратного вращения:
Обратный клапан обязателен. Контроллер может проверять, что при остановке насоса давление не падает слишком быстро (что может означать неисправность клапана и обратный ток воды через насос).
Полная замена системы «в один день» часто невозможна, особенно для объектов, которые не могут останавливаться надолго. Рекомендуется поэтапная модернизация.
Этап 1. Обследование и аудит
Оценка состояния насосов, трубопроводов, задвижек.
Измерение реальных режимов работы (расходы, давления, токи).
Выявление «узких мест» и приоритетов.
Этап 2. Замена устаревшей электрики
Демонтаж старого релейного шкафа.
Установка нового шкафа с ПЛК и панелью оператора.
Подключение существующих датчиков (если они работоспособны) или установка новых.
Этап 3. Внедрение частотного регулирования (на наиболее энергоемких насосах)
Установка частотного преобразователя.
Настройка системы поддержания давления или уровня.
Измерение экономии.
Этап 4. Организация диспетчеризации
Установка модемов, подключение к SCADA.
Настройка удаленного доступа.
Обучение диспетчерского персонала.
Этап 5. Замена насосного оборудования (при необходимости)
Устаревшие насосы с низким КПД заменяются на современные энергоэффективные.
Автоматика адаптируется под новые характеристики.
При модернизации важно предусмотреть возможность работы в ручном режиме «в обход» ПЛК (например, при выходе контроллера из строя). Это может быть:
Переключатель «Автомат/Ручной» для каждого насоса.
Кнопки «Пуск/Стоп» прямого действия (минуя контроллер).
Старые датчики несовместимы с новыми контроллерами (например, сигнал 0–10 В вместо 4–20 мА, отсутствие гальванической развязки). Решение: замена датчиков или использование преобразователей сигналов.
Отсутствие документации на существующие сети. Решение: прокладка новых кабелей (если возможно) или тщательная «прозвонка» старых.
Невозможность остановки объекта на длительный срок. Решение: монтаж нового шкафа параллельно со старым, переключение без остановки.
Диспетчеризация — это централизованный сбор, отображение и архивация данных с нескольких (иногда десятков и сотен) объектов водозабора на едином диспетчерском пункте. Диспетчер видит:
Сводную мнемосхему водозаборного узла.
Текущие параметры каждой скважины (уровень, давление, расход, ток).
Статус насосов (работает, остановлен, авария).
Уровни в резервуарах чистой воды.
Аварийные сообщения (красным цветом, со звуком).
Отображение — мнемосхемы, тренды (графики изменения параметров), гистограммы.
Сигнализация — при выходе параметра за пределы — всплывающее окно, звук, запись в журнал.
Архивация — сохранение всех параметров в базе данных. Возможность просмотреть, какое давление было вчера в 15:30.
Отчеты — сменные, суточные, месячные отчеты по добыче воды, расходу электроэнергии.
Удаленное управление — диспетчер может включить/отключить насос, изменить уставку, сбросить аварию (с подтверждением прав).
Современные системы позволяют руководителю или главному инженеру получать данные на смартфон:
Push-уведомления при авариях.
Краткая сводка по всем объектам.
Просмотр трендов.
Это особенно ценно в нерабочее время, выходные и праздники.
Энергосбережение (20–40%)
Частотное регулирование насосов второго подъема (поддержание постоянного давления).
Отключение насосов в периоды минимального потребления (ночью) — если позволяет система.
Оптимизация работы нескольких насосов (включение только необходимого количества).
Снижение затрат на ремонт (30–50%)
Защита от «сухого хода» предотвращает выход насосов из строя.
Плавные пуски снижают гидроудары и механический износ.
Контроль наработки позволяет планировать ремонты, а не делать их «после поломки».
Снижение затрат на персонал
Автоматическая работа без постоянного присутствия оператора.
Удаленный контроль — не нужно ежедневно объезжать все скважины.
Высвобождение персонала для других задач.
Сокращение потерь воды
Учет расхода на каждой скважине и в сети позволяет выявлять утечки.
Контроль давления предотвращает разрывы трубопроводов.
Повышение качества водоснабжения (стабильное давление, отсутствие перебоев).
Прозрачность для управления (точные данные о добыче и потреблении).
Соответствие требованиям ресурсоснабжающих и надзорных органов.
Снижение количества жалоб от потребителей.
Для типового проекта автоматизации водозабора (2–3 скважины или насосная станция второго подъема с частотным регулированием) срок окупаемости составляет:
6–12 месяцев — при замене насосов, работающих на постоянной мощности, на систему с частотным регулированием (основной вклад — энергосбережение).
12–24 месяца — для комплексной автоматизации с диспетчеризацией нескольких удаленных объектов.
Вместо прокладки кабеля от скважины до шкафа управления используются радиодатчики уровня (в скважине) и давления (на изливе). Это упрощает монтаж, особенно при реконструкции.
Анализ вибрации, тока, температуры позволяет предсказывать отказ насоса за дни или недели до его фактического возникновения. Система выдает предупреждение: «Подшипники насоса №3 требуют замены через 200 часов работы».
Вместо дорогостоящего сервера на диспетчерском пункте данные передаются в облачный сервис. Диспетчер заходит на веб-портал с любого компьютера. Не нужно обслуживать сервер и заботиться о резервном копировании.
Автоматизированный водозабор передает данные о добытой воде напрямую в систему учета ресурсов. Исключается ручной ввод и связанные с ним ошибки.
Начинайте с аудита — измерьте реальные расходы энергии и воды, оцените частоту аварий.
Рассчитайте срок окупаемости — даже предварительный расчет покажет, какие узлы автоматизировать в первую очередь.
Не гонитесь за «самым дешевым» подрядчиком — автоматизация водозабора требует опыта и ответственности.
Убедитесь, что проектная документация включает функциональную схему и кабельный журнал.
Настаивайте на обучении персонала — система будет бесполезна, если операторы не умеют ею пользоваться.
Предусмотрите резервирование для критических параметров (уровень в резервуаре, давление в сети).
Ведите журнал наработки насосов — это данные для плановых ремонтов.
Регулярно проверяйте датчики (особенно уровня в скважине) — они наиболее подвержены загрязнению.
Храните резервные копии программ контроллеров.
Автоматизация и модернизация систем водозабора — это не просто замена старых шкафов на новые. Это комплексное изменение подхода к управлению водоснабжением: от реактивной («сломалась — починили») к проактивной («предотвращаем поломки, экономим энергию, управляем удаленно»).
Правильно спроектированная и внедренная система автоматизации водозабора обеспечивает:
бесперебойную подачу воды;
экономию электроэнергии до 40%;
защиту насосов от аварийных режимов;
удаленный контроль и управление;
точный учет добытой воды;
снижение эксплуатационных затрат.
Внедрение может быть поэтапным, начиная с наиболее критичных узлов (частотное регулирование насосов второго подъема, защита глубинных насосов от сухого хода) и заканчивая полной диспетчеризацией всех водозаборных объектов.
