Выполнение работ по созданию автоматизированной системы

Задачи проекта

Основная задача проекта заключалась в создании автоматизированной системы управления технологическим процессом водозабора подземных вод.
Ключевые задачи включали разработку и внедрение комплексной системы контроля и управления, охватывающей все элементы водозаборного комплекса.
Технические задачи предусматривали интеграцию существующих скважин, насосных станций и резервуаров в единую автоматизированную систему.
Функциональные задачи заключались в разработке алгоритмов автоматического управления оборудованием и защиты от аварийных режимов работы.

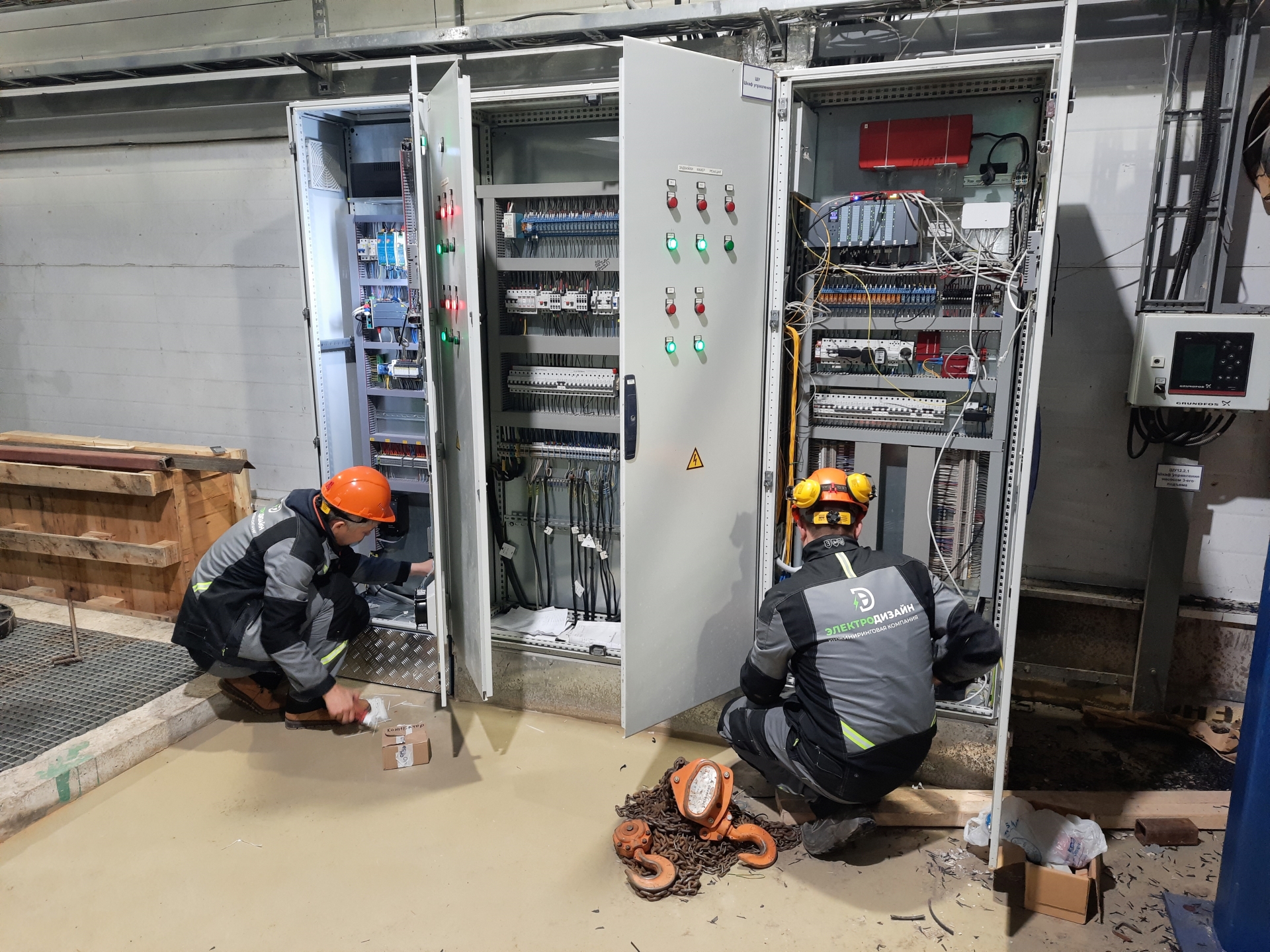

Инфраструктурные задачи включали монтаж нового оборудования, прокладку кабельных линий и настройку коммуникационного оборудования.

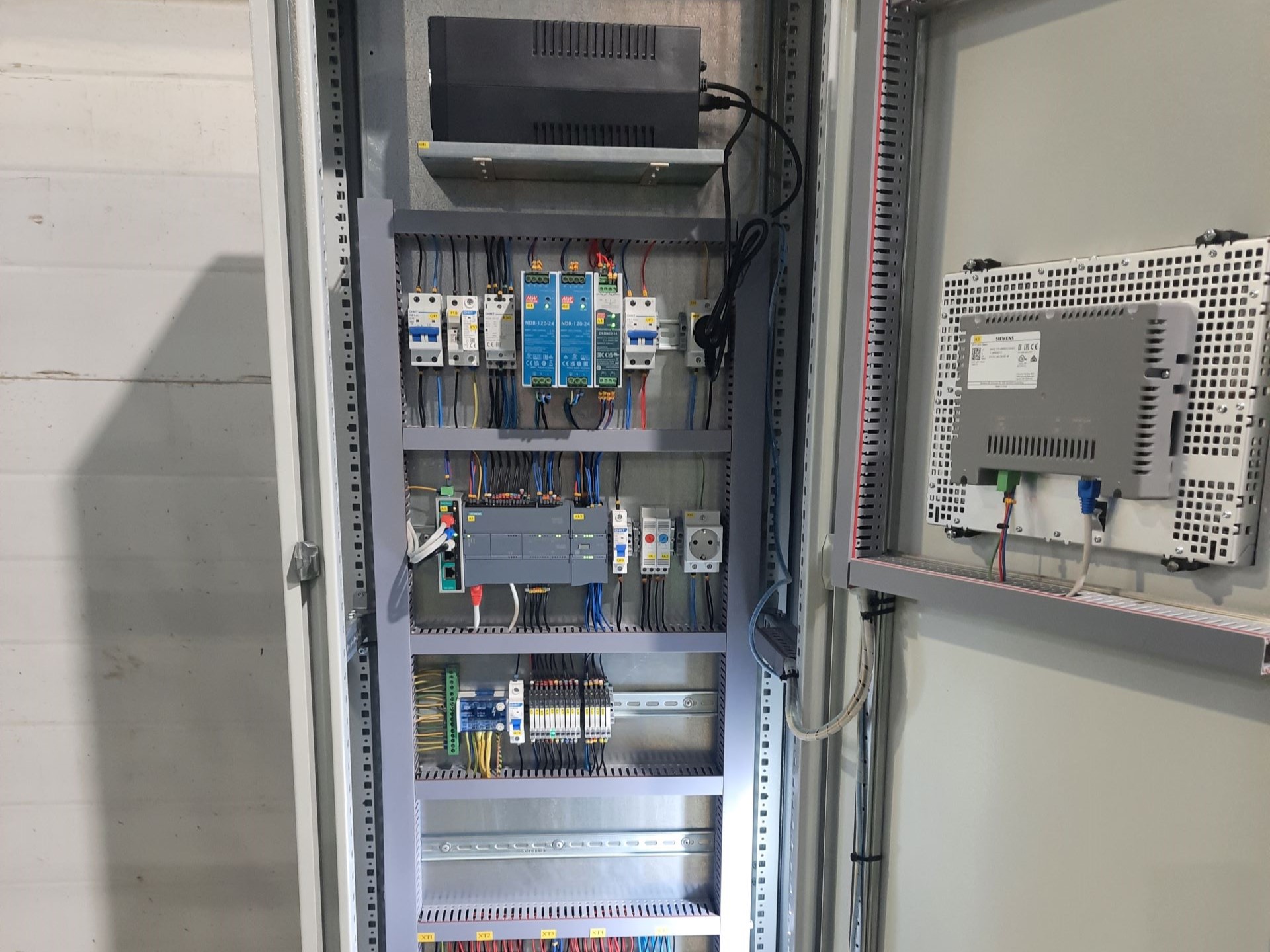

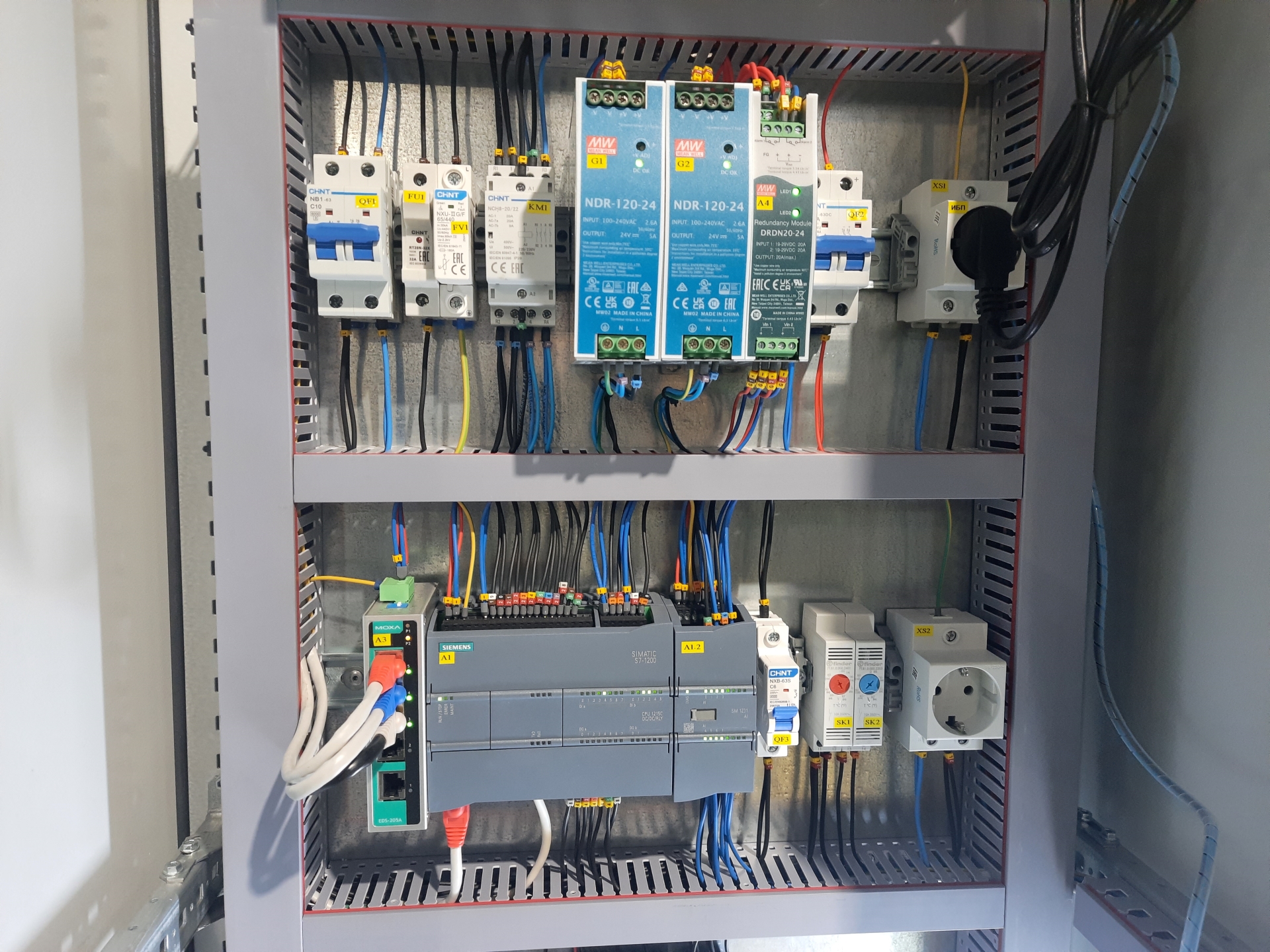

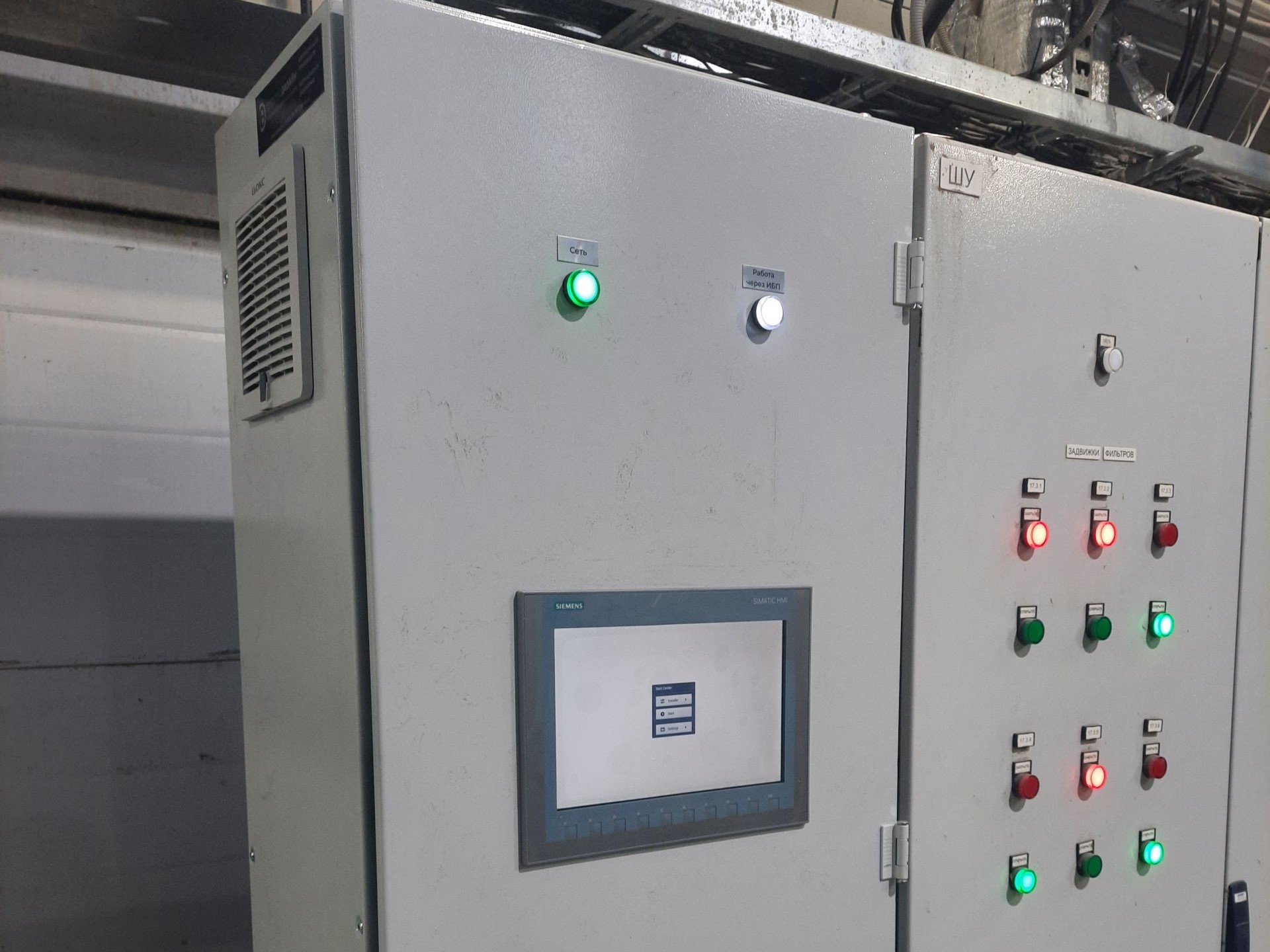

Базовое решение заключалось в создании многоуровневой системы управления на базе контроллера Сименс S7-1500 с сенсорной панелью оператора.
Коммуникационное решение предусматривало использование оптоволоконных управляемых коммутаторов уровня 2+ с модулями SFP для передачи данных.
Измерительное решение включало установку гидростатических датчиков уровня и поплавковых датчиков в приемном резервуаре и резервуаре чистой воды.
Программное решение основывалось на внедрении клиент-серверной исполнительной системы с поддержкой 10000 внешних точек ввода-вывода.
Защитное решение обеспечивалось установкой источников бесперебойного питания для критически важного оборудования.

Система успешно внедрена и обеспечивает автоматический контроль работы девяти скважин первого подъема через оптоволоконную линию связи.
Насосные станции второго подъема интегрированы в систему управления и работают по протоколам ModbusTCP и GENIbus, обеспечивая поддержание заданного давления.
Уровень воды в приемном резервуаре и резервуаре чистой воды контролируется с помощью установленных датчиков, что исключает риск переполнения.

Компрессорное оборудование функционирует в автоматическом режиме с возможностью переключения между компрессорами при возникновении аварий.

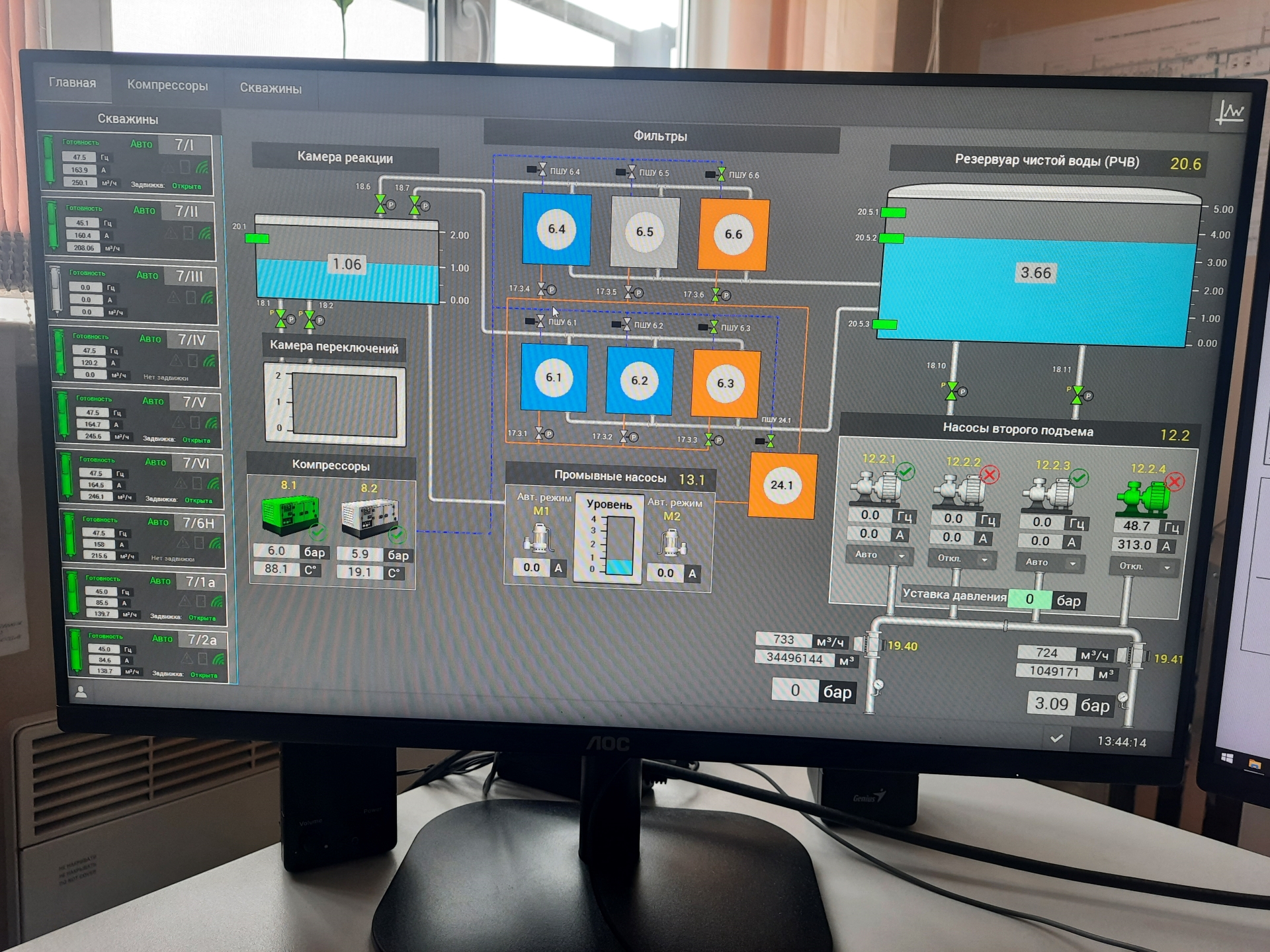

Мнемосхема отображает все ключевые параметры работы системы в режиме реального времени, обеспечивая оперативный контроль технологического процесса.
Тренды параметров и журнал аварийных событий хранятся на сервере, что позволяет проводить анализ работы системы и предотвращать возможные неисправности.
