Модернизация автоматизированной системы управления, сбора, передачи и обработки данных КНС
Заказчик: МУП «Боровичский ВОДОКАНАЛ», Новгородская область, г. Боровичи.
Задачи проекта
Модернизация системы управления канализационными насосными станциями (КНС) включает комплексную автоматизацию технологического процесса.
Основной задачей является создание единой системы контроля и управления 6 действующими КНС с возможностью дальнейшего расширения до 15 объектов.
Ключевые технические задачи заключаются в разработке программно-аппаратного комплекса для автоматического управления насосным оборудованием, сбора и обработки технологических параметров, а также организации удаленного мониторинга с диспетчерского пункта. Проект предусматривает внедрение современных средств автоматизации, включая программируемые логические контроллеры, датчики уровня, системы контроля параметров работы насосного оборудования и защиты от нештатных ситуаций.
Важнейшей задачей является обеспечение непрерывного технологического процесса перекачки сточных вод с поддержанием заданных уровней в приемных резервуарах всех КНС.
Реализация

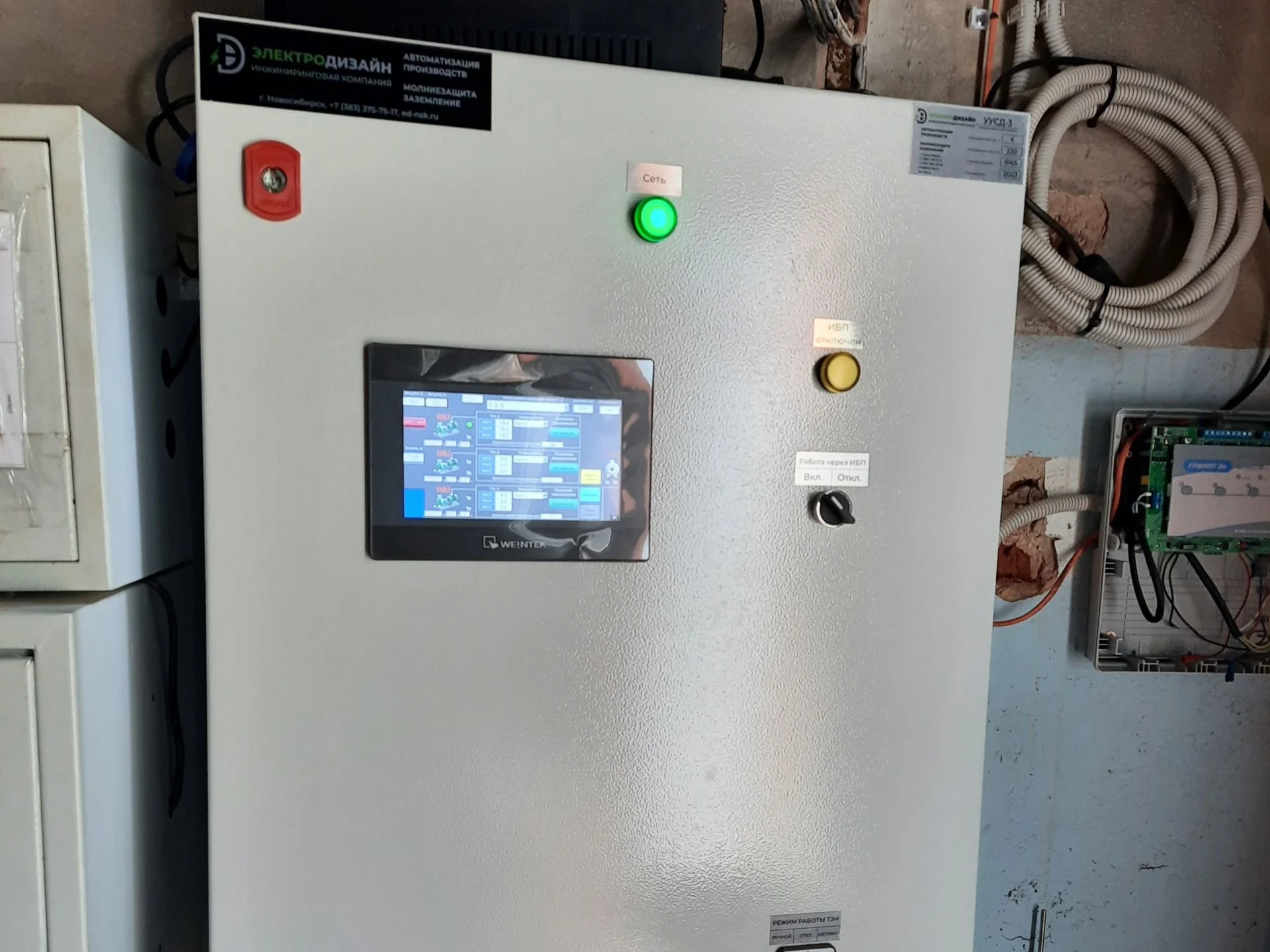

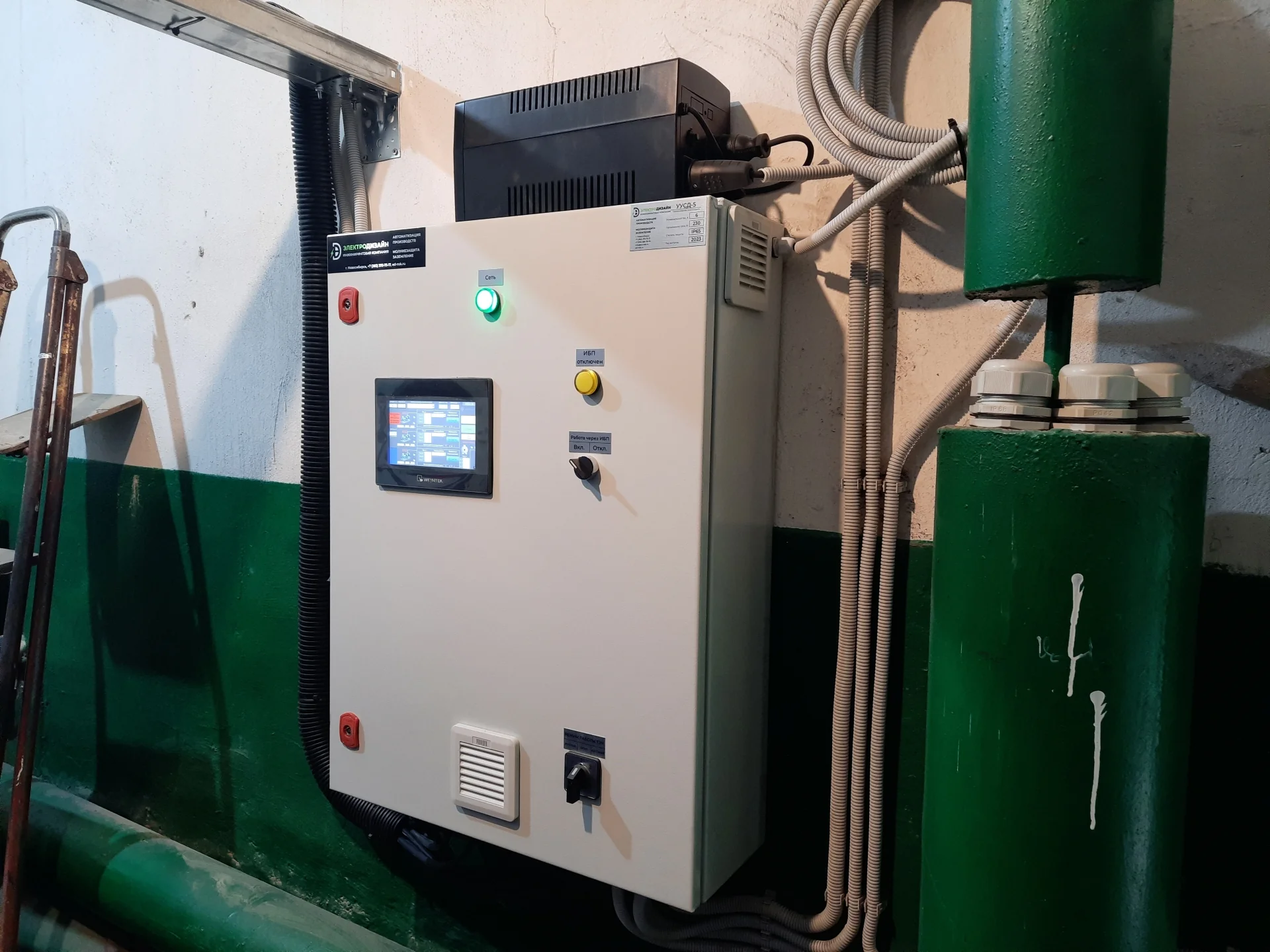

Комплексное техническое решение включает внедрение трех основных подсистем: управления и сбора данных, передачи информации и диспетчерского контроля. Каждая КНС оснащается узлом управления с сенсорным интерфейсом.
Автоматизированная система построена на базе микропроцессорных ПЛК с возможностью как автоматического, так и ручного управления оборудованием. Реализована защита от перегрузок, контроль загазованности и пожарной безопасности.
Для обеспечения связи между объектами и диспетчерским пунктом применены GPRS-модемы, обеспечивающие передачу данных в режиме реального времени. Система предусматривает автономное функционирование при потере связи.
Программное обеспечение верхнего уровня обеспечивает визуализацию процессов, архивирование данных и генерацию отчетов. Реализован двухуровневый доступ к управлению системой.
Основные функции системы
поддержание заданных уровней сточных вод в приемных резервуарах всех КНС;
непрерывный сбор и предварительная обработка значений контролируемых параметров, состояния исполнительных механизмов;
обработка данных, полученных с датчиков;
контроль обработанных данных на достоверность;
управление технологическим оборудованием по запрограммированным алгоритмам в автоматическом и ручном режимах и/или по командам с удаленного рабочего места диспетчера;
предупреждение аварийных ситуаций и, в случае возникновения нештатных ситуаций, перевод технологического оборудования в безопасное состояние с аварийной сигнализацией и протоколированием аварийных событий;
реализация технологических защит и блокировок;
возможность отключения/включения срабатывания защит.
обмен данными щитов управления КНС с удаленным рабочим местом диспетчера с использованием цифровых стандартизированных протоколов обмена данными;

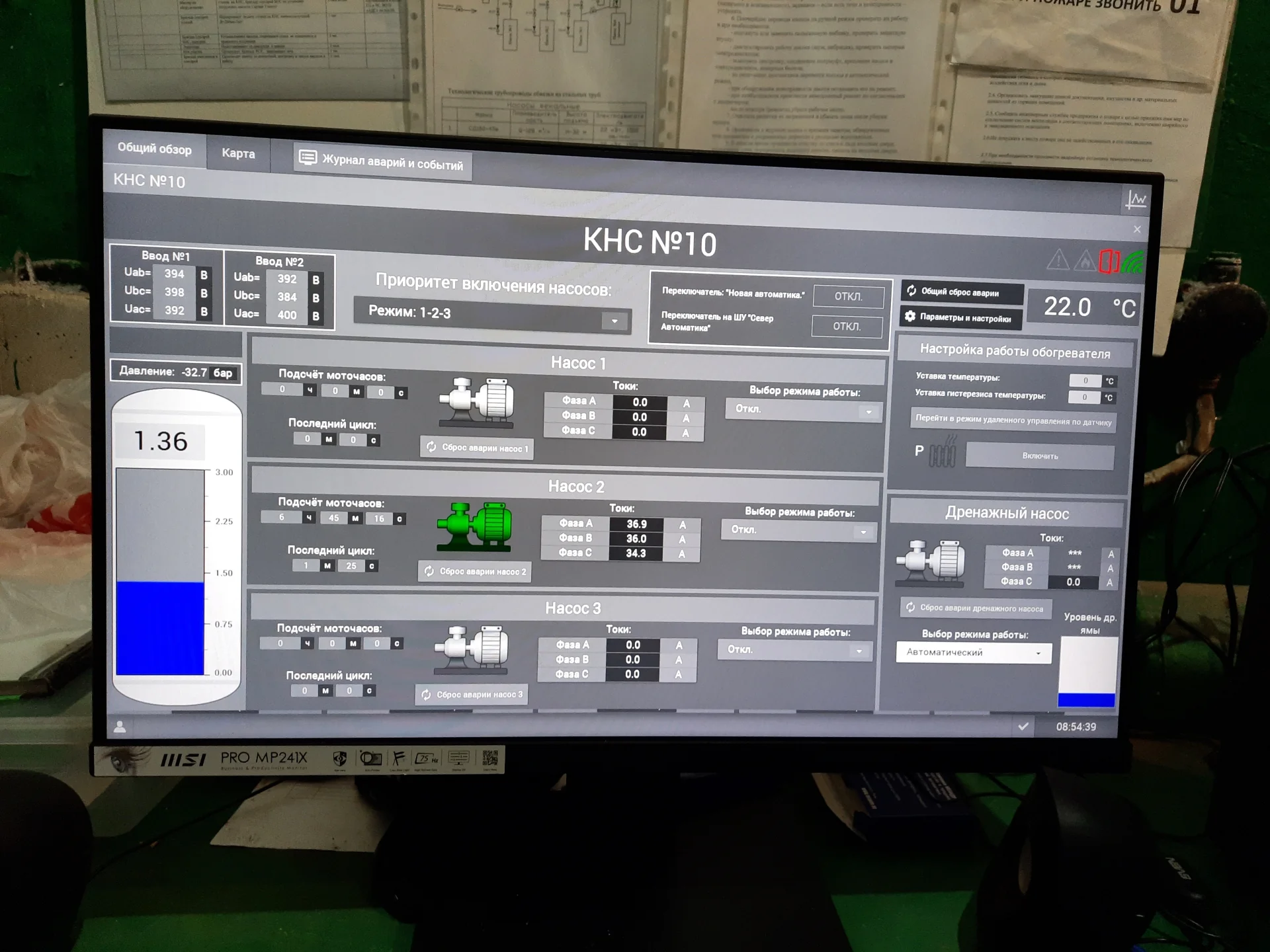

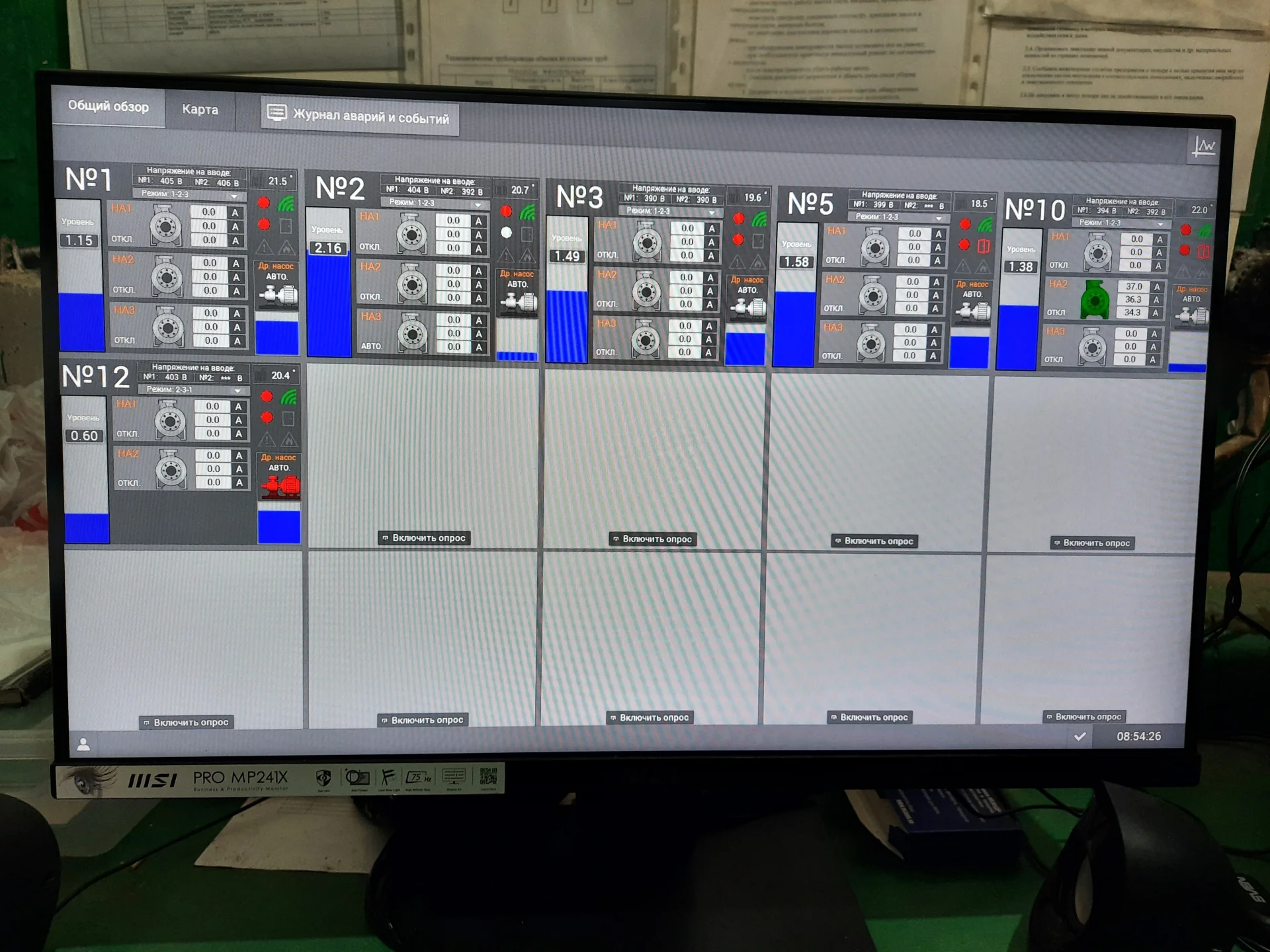

отображение данных на АРМ диспетчера в виде мнемосхем;
создание, ведение архивов информации о технологических значениях и параметрах, действиях оперативного персонала, состоянии технологического оборудования;
контроль состояния технологического оборудования;
запрет и/или сброс сигнализации аварийных, предупредительных и прочих сигналов.

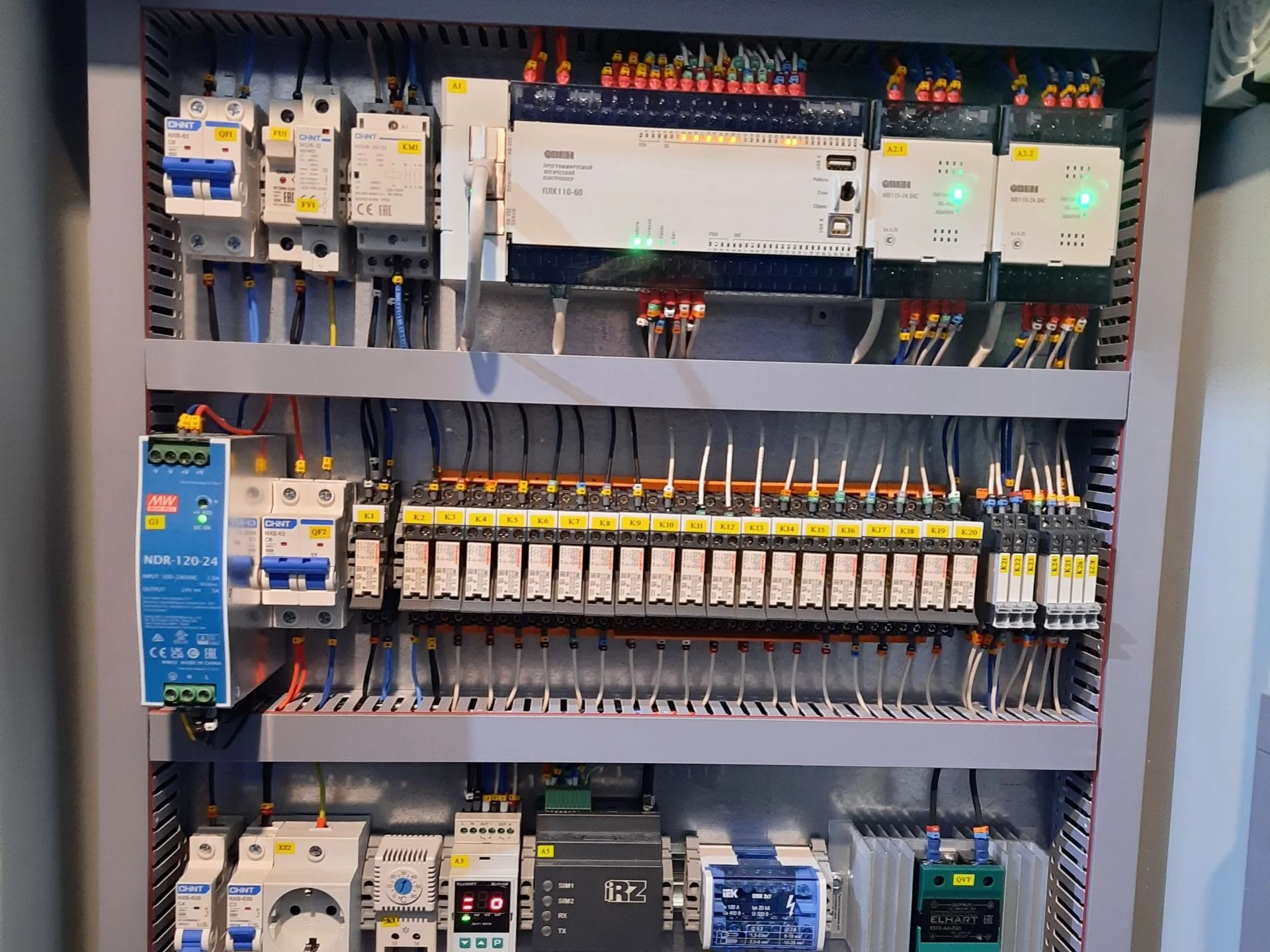

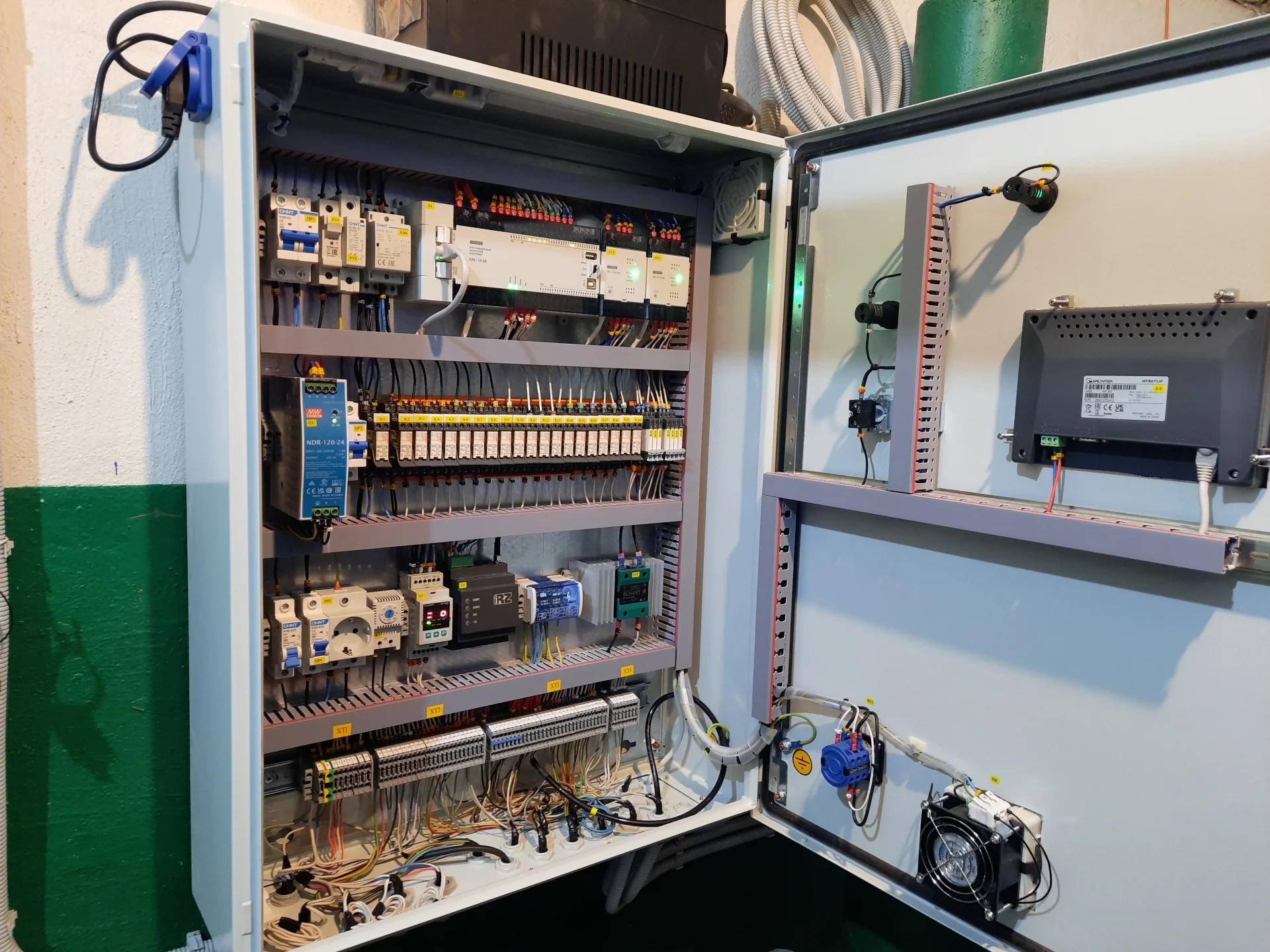

Розетка с заземляющим контактом на DIN-рейку CHINT 2P+PE 16А 250 В IP 20 AC30
Реле интерфейсное с колодкой RNC1CO024/SNB05-E-AR Shenler
Реле промежуточное RFT2CO730 Shenler
Однофазное твердотельное реле ELHART ESS1-AA-025
Модем IRZ ATM42.A 4G/GPRS
Регулятор уровня жидкости многофункциональный ELHART ELV1-D2-R
Клемма проходная DKC, винтовой зажим, 2 точки подключения
лемма двухуровневая DKC, винтовой зажим, 4 точки подключения
Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 IEK
Термостат DKC R5THV2
Трехфазный щитовой мультиметр Omix P99-MZ-3
Щит навесной EKF
Светильник светодиодный щитовой EKF
Результат автоматизации
Внедрение системы обеспечило автоматический контроль и управление технологическим процессом всех КНС с отображением параметров на диспетчерском пункте. Достигнута возможность оперативного реагирования на нештатные ситуации.
Результатом модернизации стало повышение надежности работы канализационной системы за счет непрерывного мониторинга параметров, автоматической защиты оборудования и оперативного оповещения о нештатных ситуациях.
Система обеспечивает ведение архива технологических параметров и событий на период не менее 60 дней, что позволяет проводить детальный анализ работы оборудования и предотвращать аварийные ситуации.
Конечный результат — создание современной автоматизированной системы, обеспечивающей эффективное управление канализационными насосными станциями с минимальными затратами человеческого ресурса и максимальной надежностью технологического процесса.
