Модернизация насосной станции технической воды Исеть

Задачи проекта

Основная цель проекта заключалась в модернизации системы электроснабжения насосной станции «Исеть» с производительностью 200 м³/час.
Ключевыми задачами являлось обеспечение режима работы насосного оборудования с управлением «по месту», включая моноблочный насос Ebara марки 3МЕ 50-200/15 с частотным преобразователем (Q = 60 м³/час) и насосы Д 320-50 №2, 3, 4.
Проект предусматривал монтаж новой пусковой аппаратуры, установку шкафов управления насосами и организацию системы подачи технической воды с открытого водоёма.

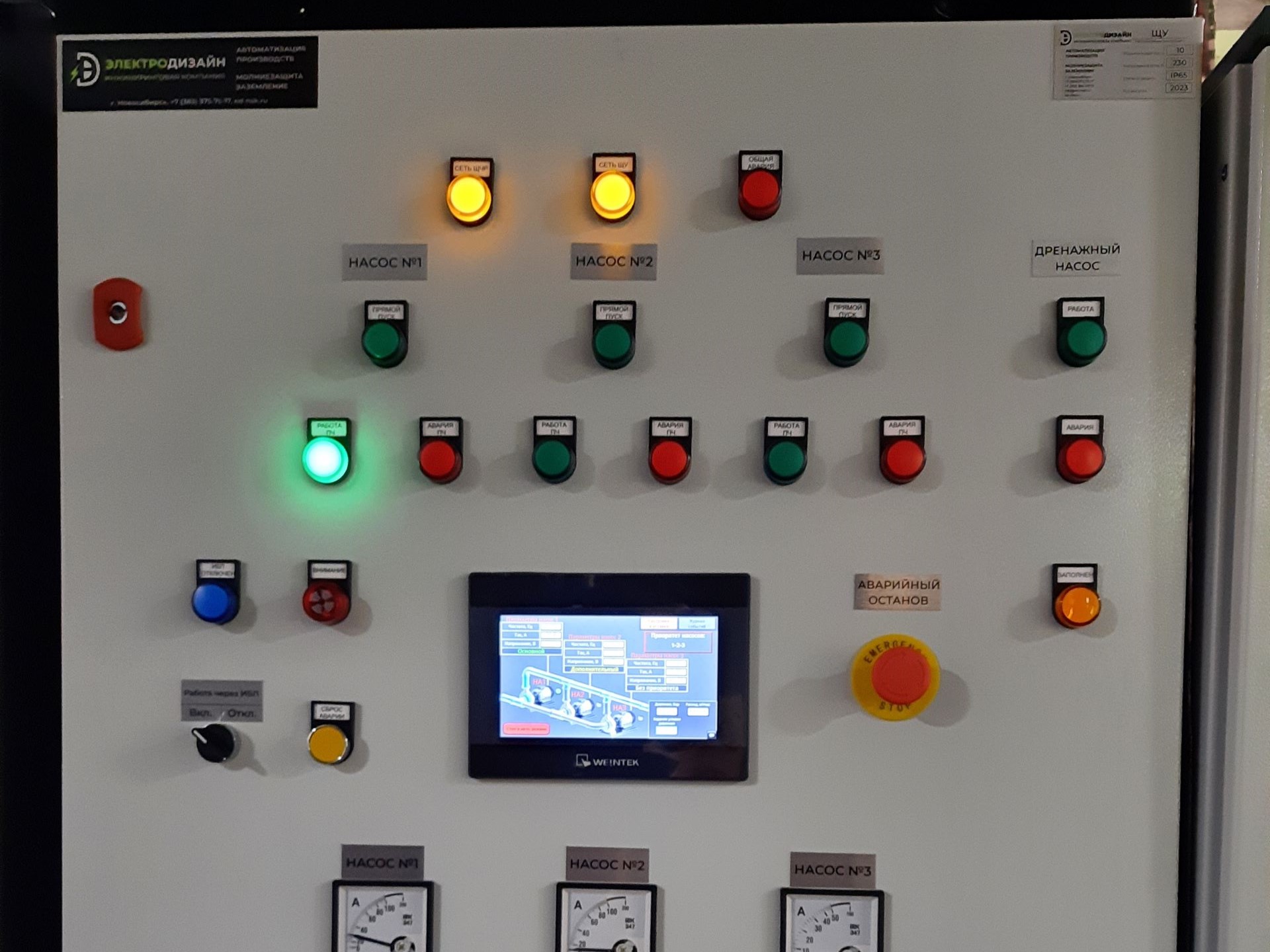

Техническое решение включало демонтаж существующей пусковой аппаратуры и монтаж новой системы управления с установкой силовых шкафов и шкафов управления насосами.
В рамках проекта была выполнена сборка цепей управления электродвигателями, прокладка силовых кабелей и подключение их к электродвигателям.
Особое внимание уделялось организации системы контроля с установкой манометров прямого действия, расходомера технической воды и реле давления в напорной линии.

В ходе реализации была выполнена полная модернизация системы электроснабжения насосной станции с установкой современного оборудования.

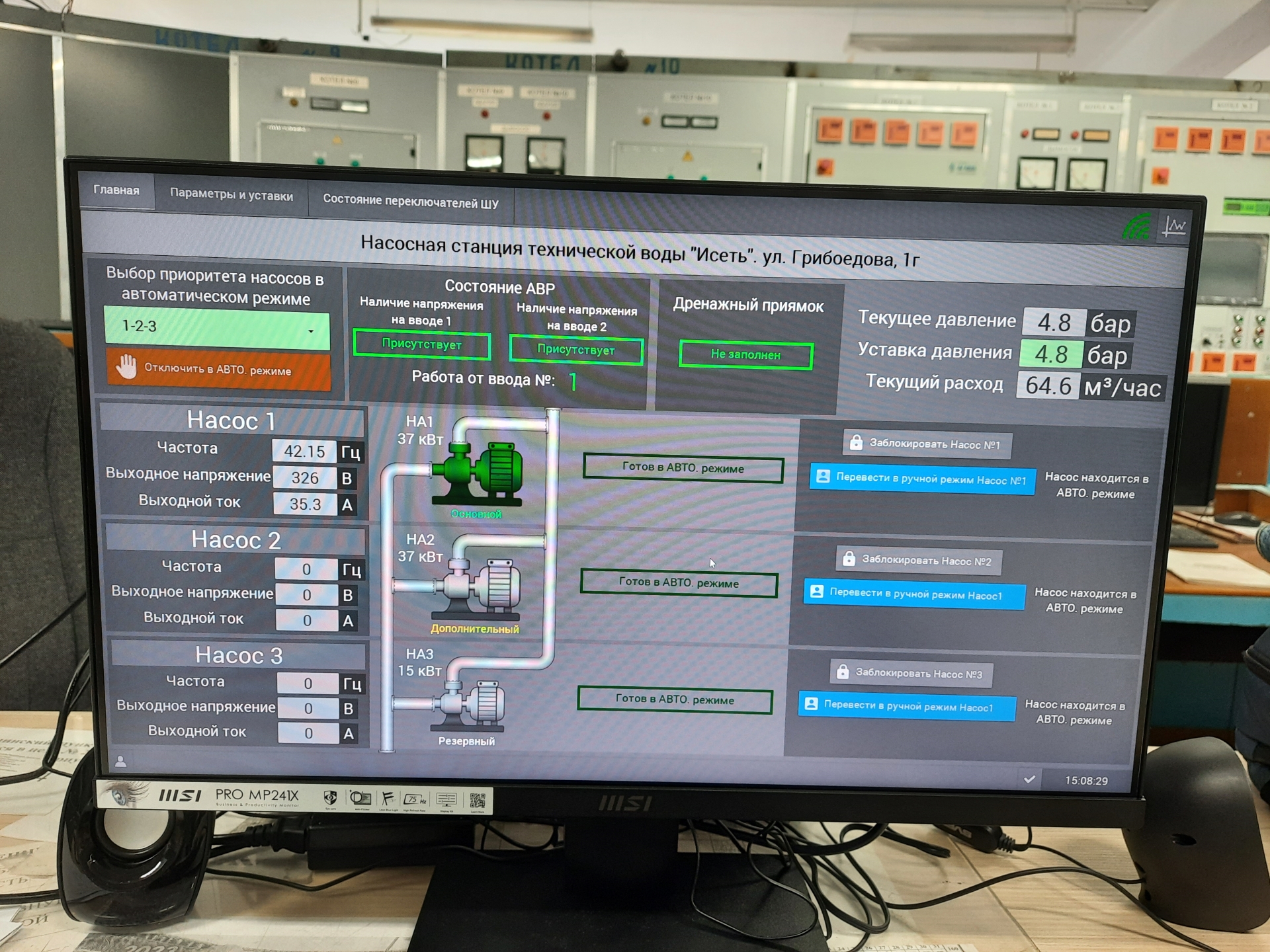

Успешно внедрена система управления насосными агрегатами с возможностью локального контроля и управления. Установлено АРМ на базе Simple Scada.
Реализована надёжная подача технической воды с Нижне-Исетского пруда для технологических нужд производства и обеспечения пожарного водовода.
Все работы выполнены в соответствии с нормативно-технической документацией, включая ПУЭ и требования промышленной безопасности.
