Проект «Котельная» - модернизация шкафа автоматизации

Задачи проекта

Модернизация системы автоматизации котельной САС г. Екатеринбурга потребовала решения комплекса технических задач. Основной целью стало обновление существующего шкафа автоматизации с заменой устаревшего ПЛК Simatic S7-200 на современную платформу.
Необходимо было обеспечить совместимость нового оборудования с существующей инфраструктурой, включая датчики и исполнительные механизмы.
Важной задачей являлась разработка алгоритма конвертации программного обеспечения из среды STEP 7 MicroWIN в TIA Portal для новой платформы. Также требовалось сохранить существующую схему подключения и маркировку оборудования.

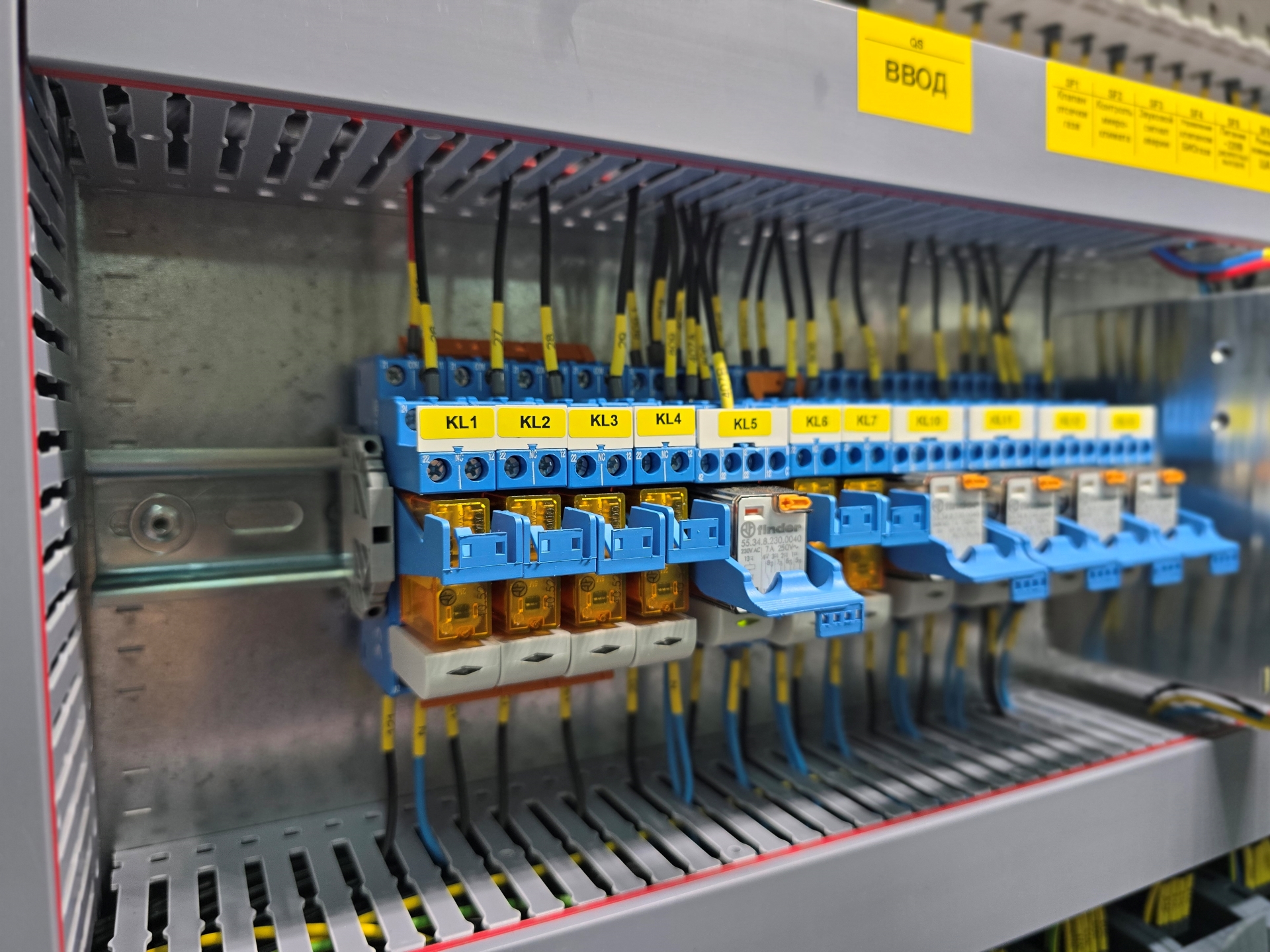

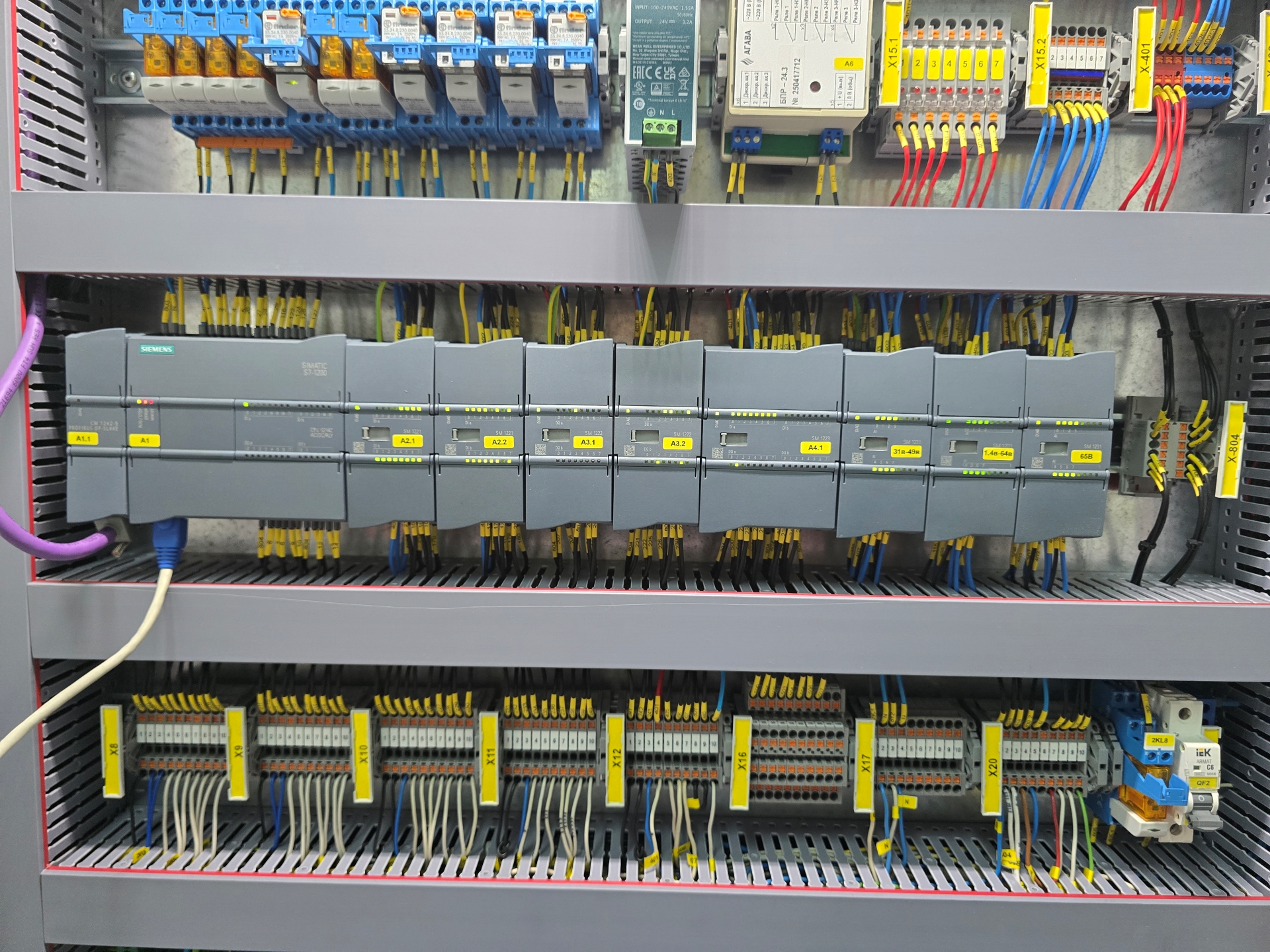

Техническое решение предусматривает внедрение программируемого логического контроллера Simatic S7-1200 как основы системы управления.
Для обеспечения связи с диспетчерским пунктом используется оптический модуль 6GK1503-2CB00 с интерфейсами RS485 и FOC.
Система передачи данных реализована через SIMATIC NET с программным обеспечением PB OLM/G11 V4.0.
Управление насосным оборудованием и регулирующей арматурой осуществляется через шкаф ШУН по командам от модернизированного шкафа автоматизации.
Программное обеспечение разработано с учетом возможности дальнейшей модификации в среде TIA Portal.

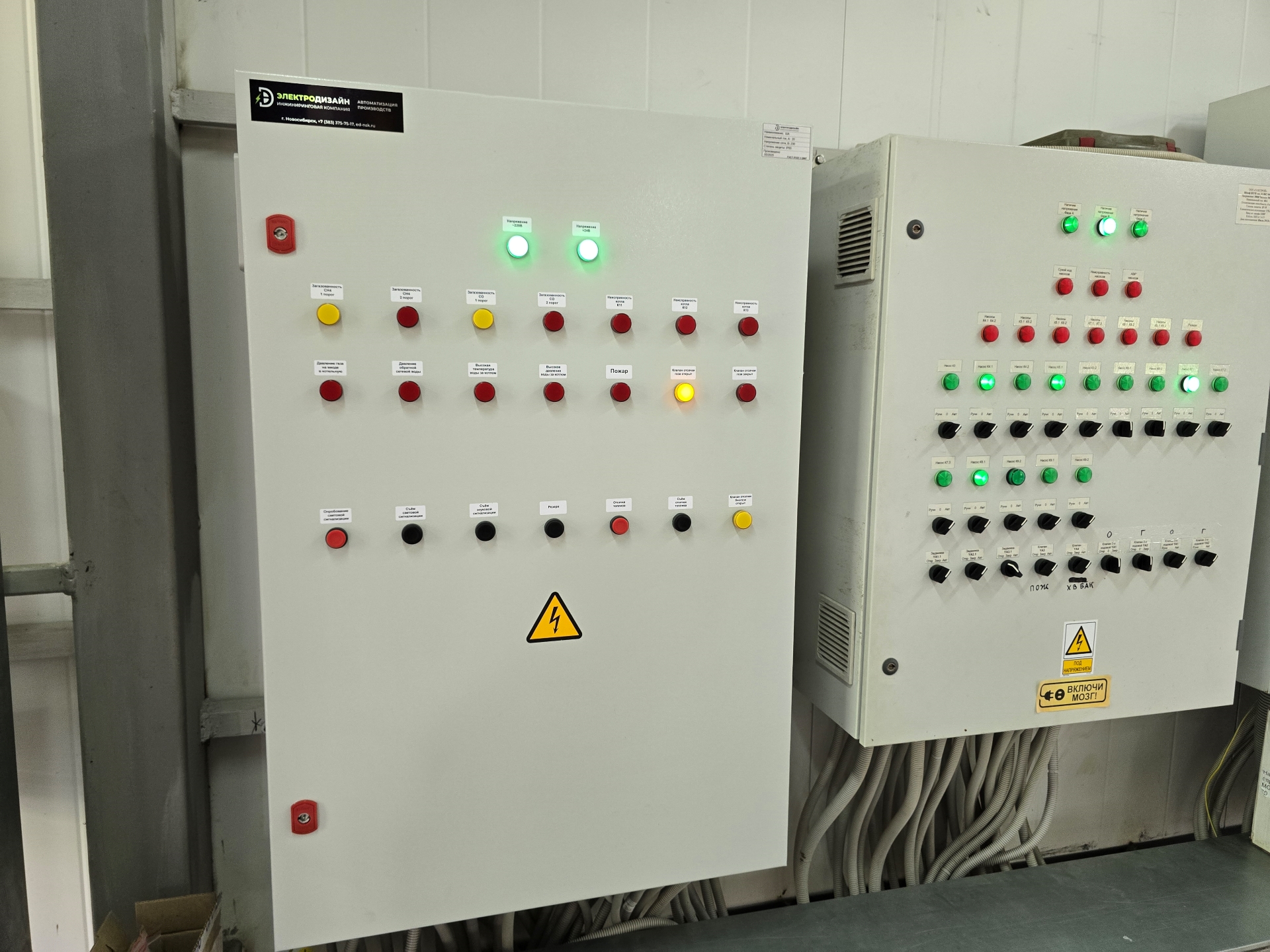

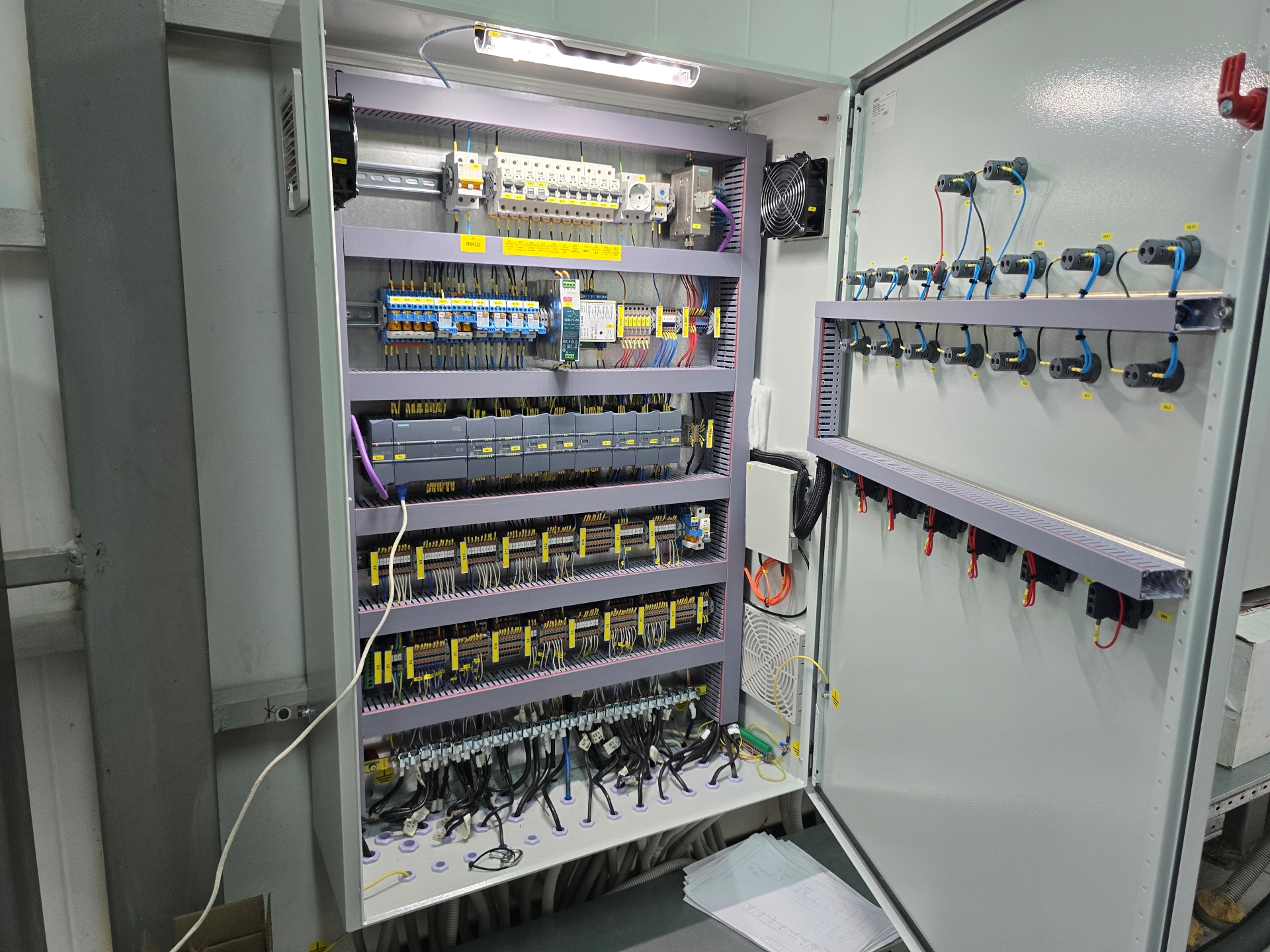

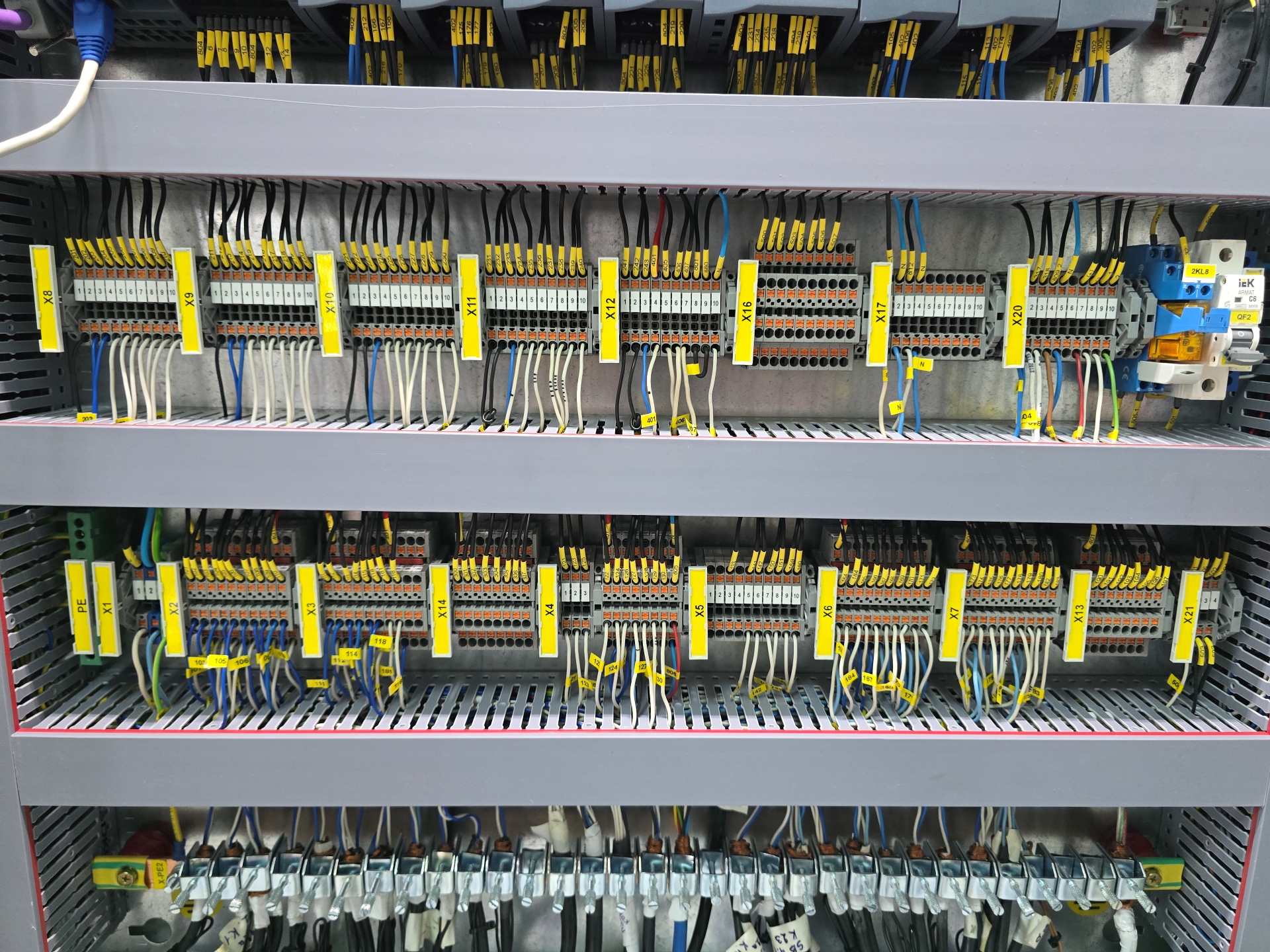

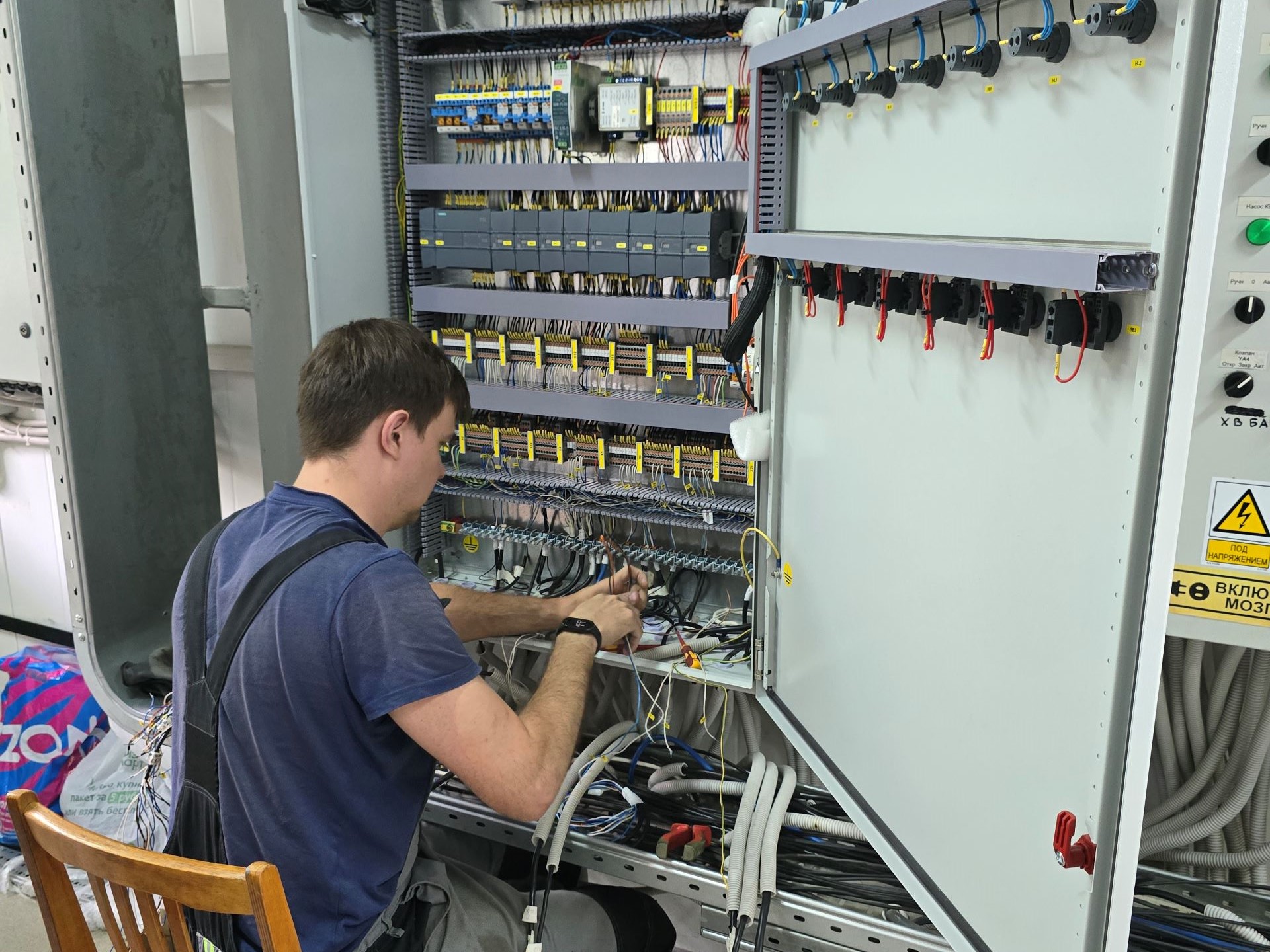

В ходе реализации проекта был успешно заменен шкаф автоматизации с устаревшим ПЛК Simatic S7-200 на современную систему на базе Simatic S7-1200.
Проведена конвертация программного обеспечения с адаптацией под новую платформу.
Обеспечена надежная передача данных в диспетчерскую через оптический канал связи.

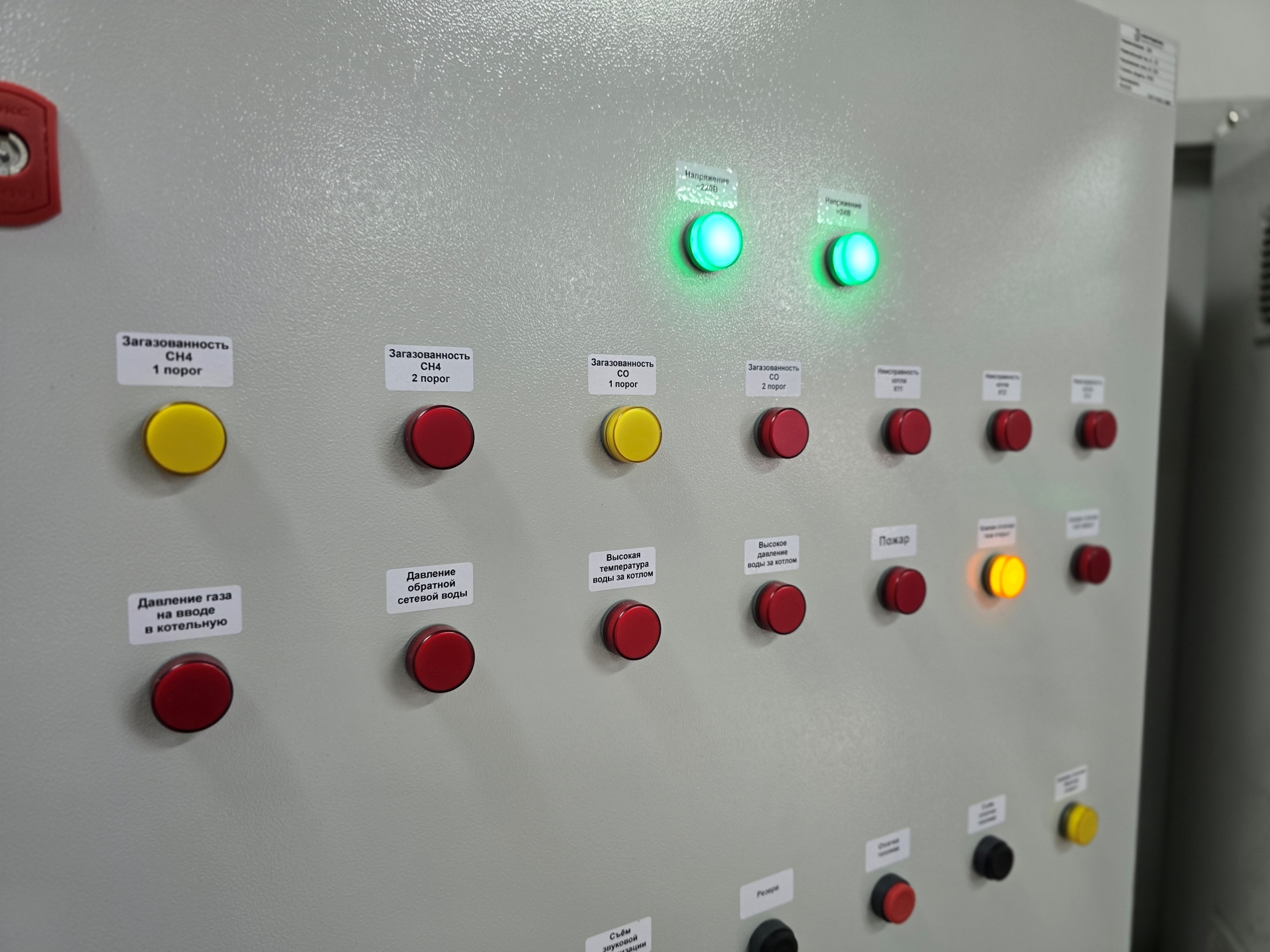

Сохранена работоспособность всей системы управления котельной, включая работу котлов, насосного оборудования и регулирующей арматуры.
Система успешно интегрирована с существующей SCADA WinCC flexible 2008 для мониторинга технологического процесса.
