Основная задача заключалась в создании шкафа управления двумя дренажными насосами с применением частотных преобразователей INOVANCE MD 5204 T 75 мощностью 75/90 кВт.
Технические требования предусматривали реализацию системы с поддержкой ПИД-регулирования, установкой датчиков уровня и давления, а также организацией защиты электродвигателей от перегрузок и сухого хода.
Реализация

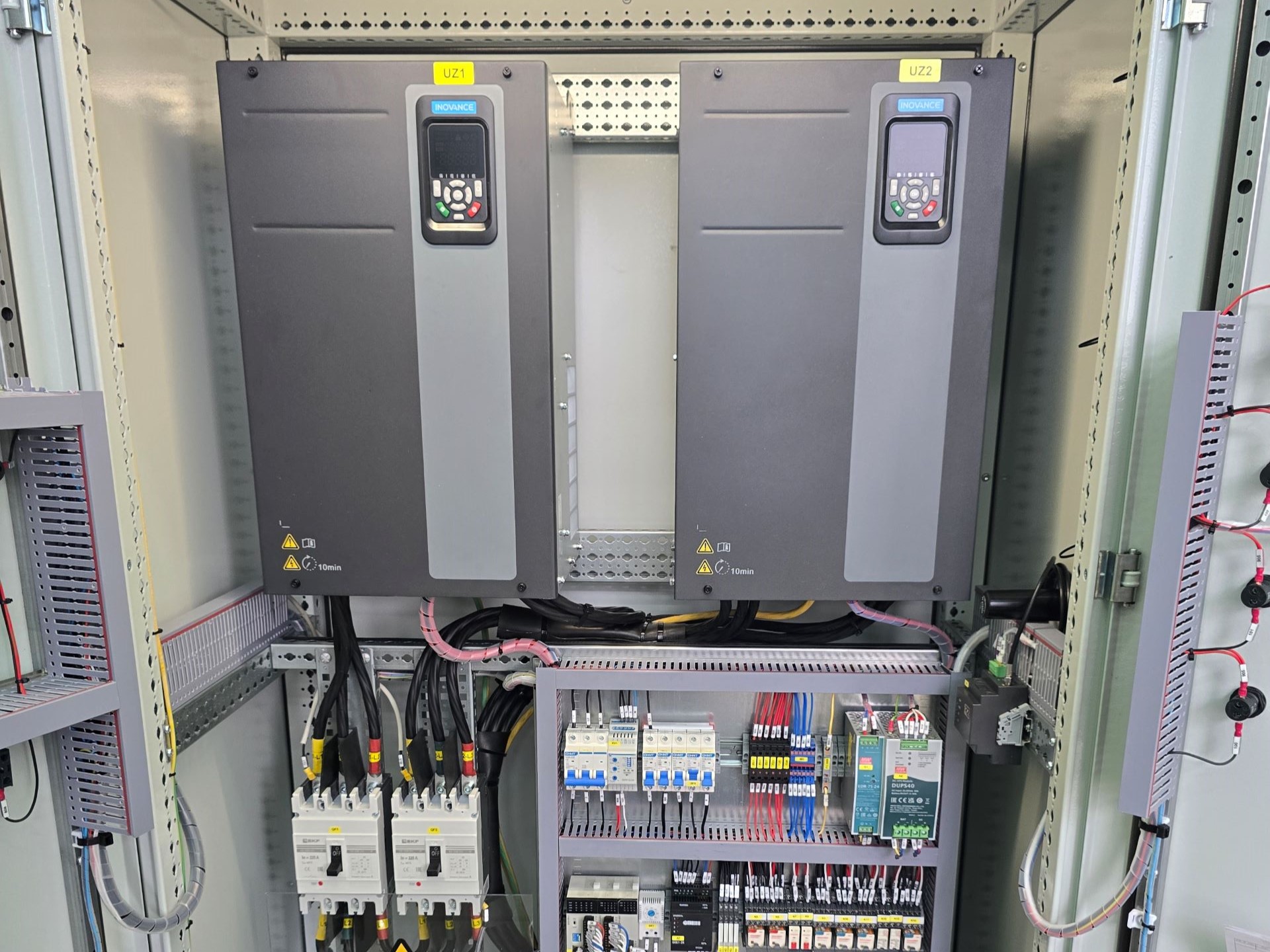

Реализованная система включает частотный преобразователь с тормозным блоком и STO, оснащённый 2 аналоговыми входами, 4 дискретными выходами и интерфейсом RS 485 (Modbus RTU).
Конструктивное решение предусматривает исполнение шкафа с защитой IP 65, интегрированной системой контроля качества питающей сети и счётчиком моточасов.
Используемое оборудование

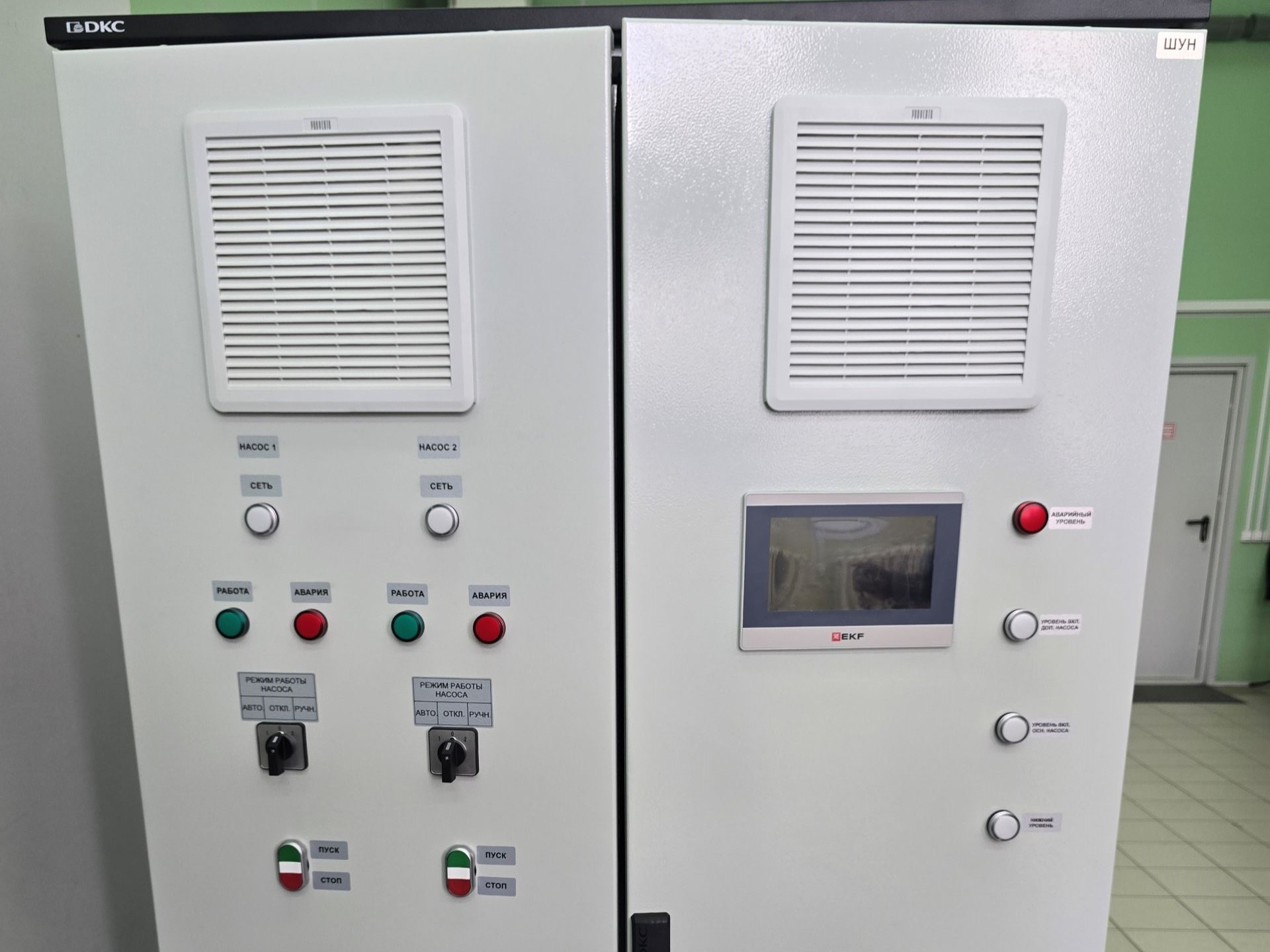

Щит напольный CQE DKC
Вентилятор RV с фильтром DKC
Светильник светодиодный щитовой Finder
Концевой выключатель EKF
Термостат DKC

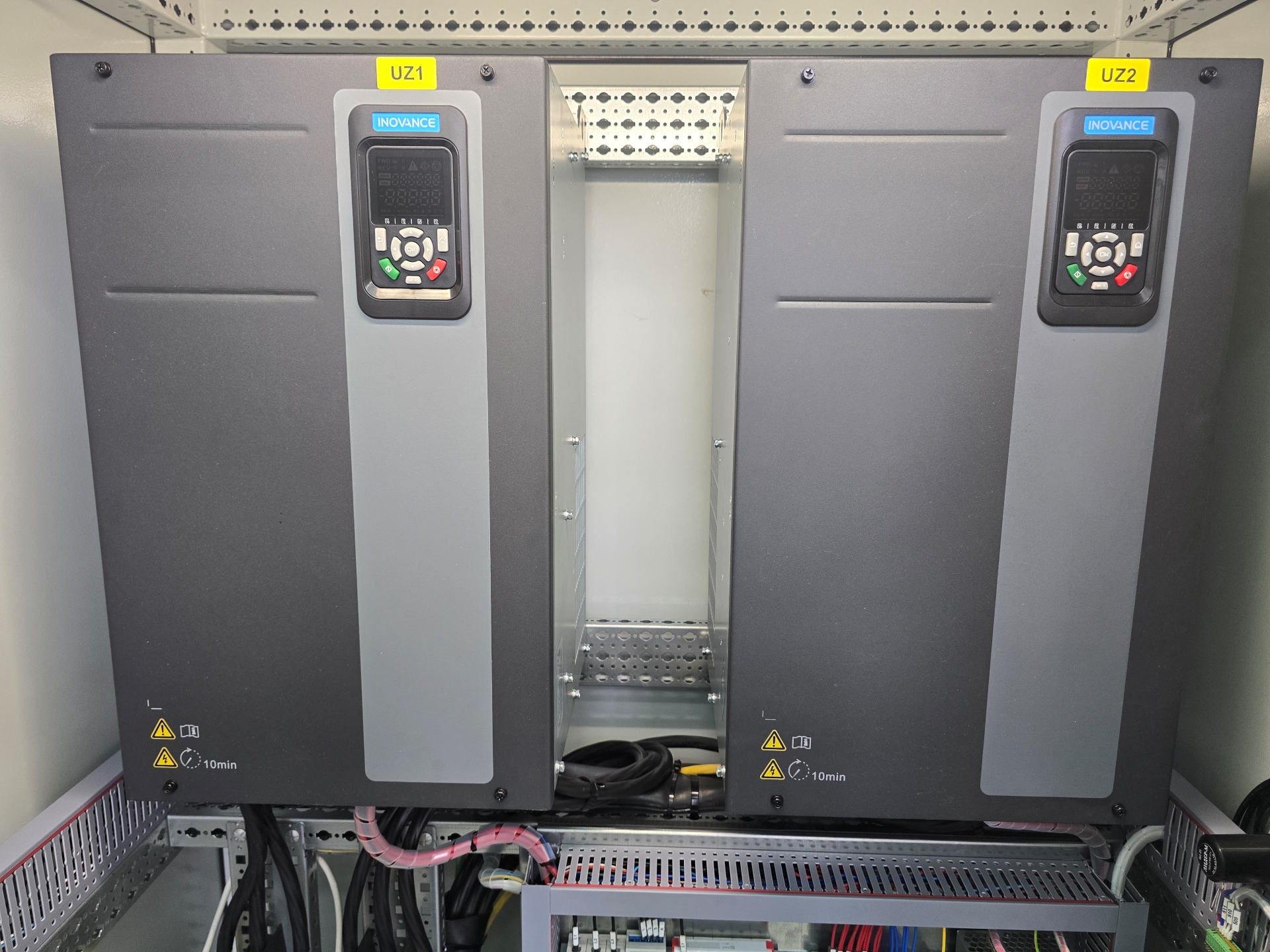

Преобразователь частоты INOVANCE MD520-4T75BS

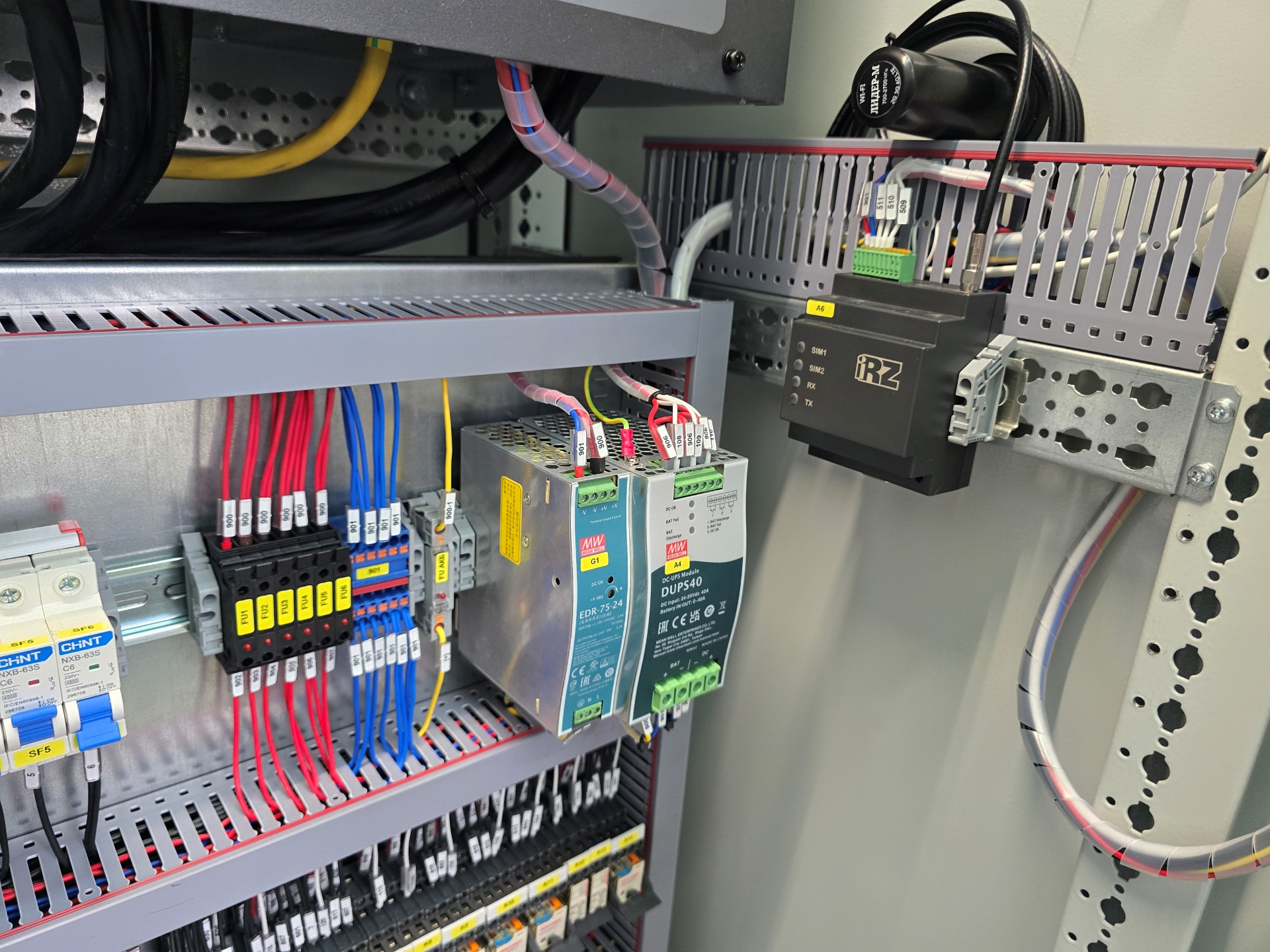

Блок питания MEAN WELL EDR-75-24
Модуль бесперебойного питания постоянного тока MEAN WELL DUPS40
Реализована автоматизированная система управления насосами с функцией плавного пуска и защитой от перегрузок. Шкаф обеспечивает контроль уровня воды, защиту от сухого хода и перегрева двигателей, а также отправку SMS-оповещений о состоянии оборудования.

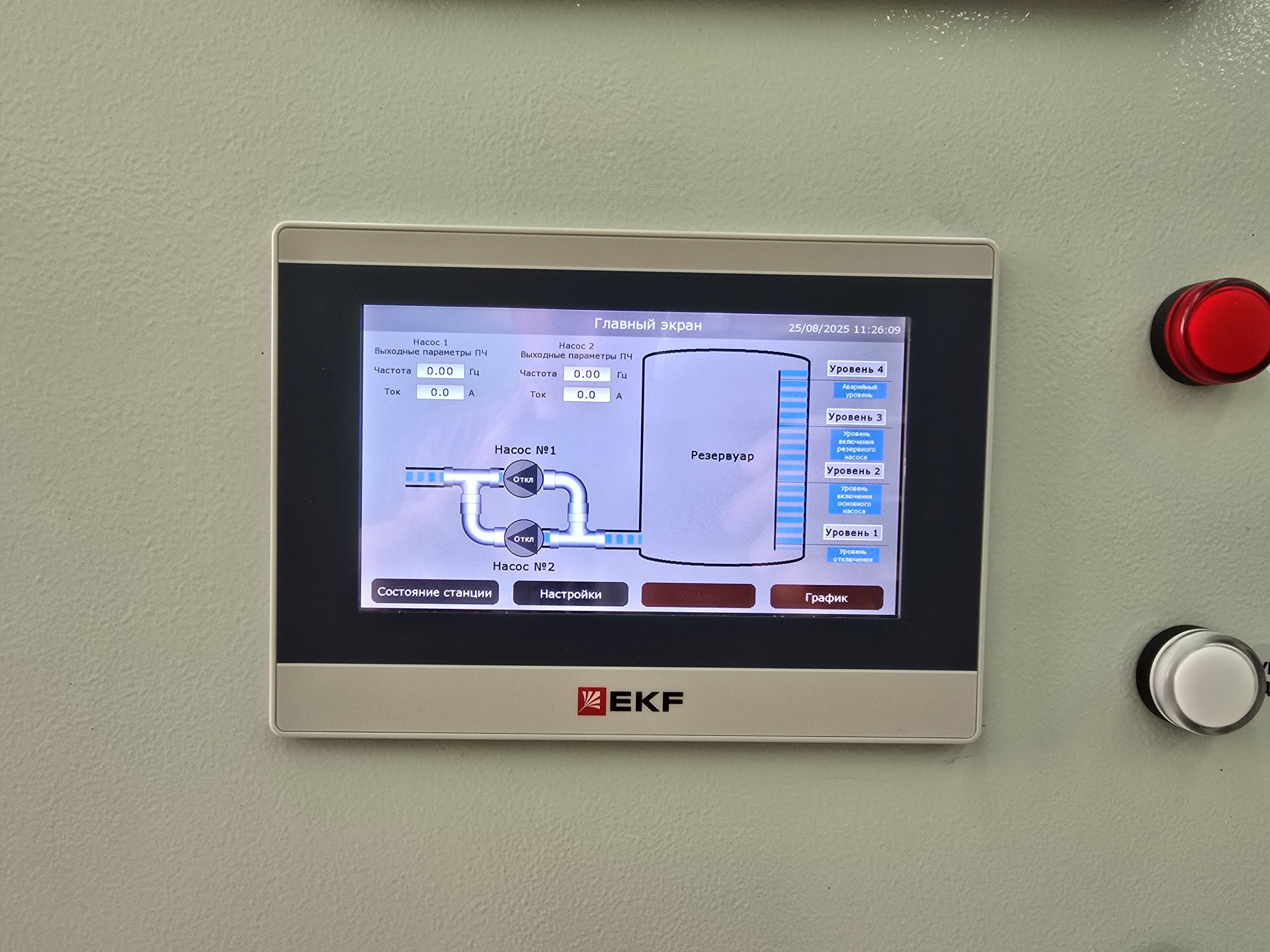

Система предусматривает полную реализацию функций мониторинга и управления, включая контроль датчиков на обрыв и короткое замыкание.
