Установка преобразователей частоты в насосных станциях водоснабжения и водоотведения

Задачи проекта

Основная цель проекта заключалась в модернизации систем управления насосных станций путем внедрения частотных преобразователей мощностью 75 кВт и 45 кВт.
Ключевым заданием стало обеспечение автоматического поддержания заданного давления в системе с помощью датчиков 4-20 мА и защита от сухого хода насосных агрегатов типа Д320/50 и СМ150-125-315/4.
Необходимо было разработать и установить силовые шкафы с принудительной вентиляцией для размещения частотных преобразователей.
Важной задачей являлась реализация возможности переключения между режимами работы «автомат/ручной» для всех насосных агрегатов мощностью 37-110 кВт.

Техническое решение предусматривало установку трех шкафов автоматизированного управления насосами на базе частотных преобразователей мощностью 75 кВт для объектов водоснабжения и двух шкафов мощностью 45 кВт для объектов водоотведения.
Для реализации на объекте очистных сооружений была внедрена система управления воздуходувкой мощностью 110 кВт.
Система управления реализована на базе программируемых контроллеров с интеграцией датчиков давления 4-20 мА.
Предусмотрена защита от перегрузок, обрыва фазы и короткого замыкания для всех насосных агрегатов.
Реализована возможность резервного управления насосами напрямую от сети при выходе из строя преобразователя частоты.

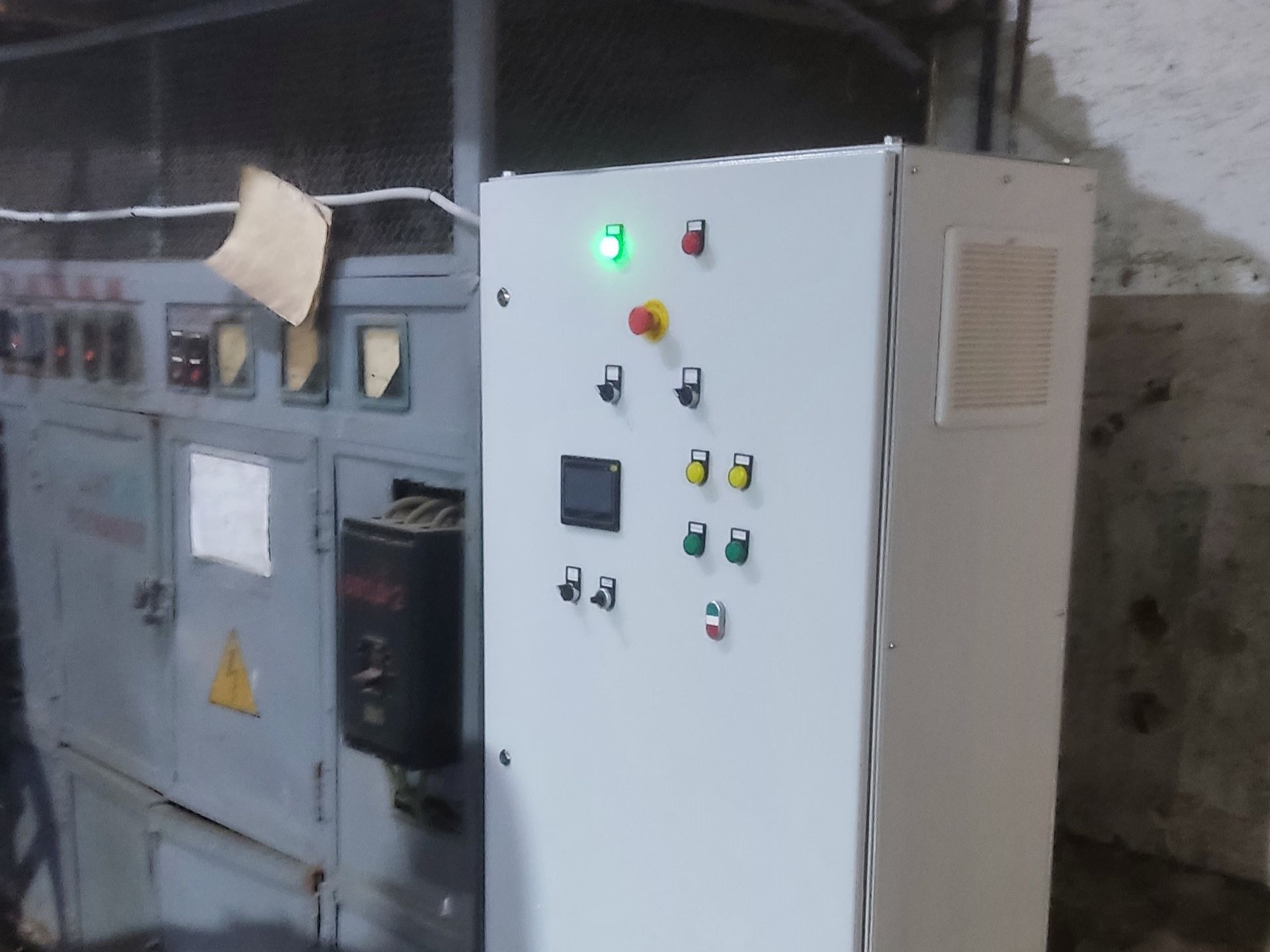

В ходе реализации проекта были успешно установлены и введены в эксплуатацию шкафы автоматизированного управления с частотными преобразователями на всех объектах водоснабжения и водоотведения.
На объектах ВНС «Башня», ВНС «Сухарыш» 2-го подъема и ВНС 3-го подъема внедрены системы контроля давления с помощью датчиков 4-20 мА.
Обеспечено автоматическое регулирование работы насосного оборудования мощностью 75 кВт для станций водоснабжения и 45 кВт для КНС.
На объекте очистных сооружений успешно реализована работа воздуходувки мощностью 110 кВт в автоматическом режиме.
Система мониторинга позволила отслеживать все ключевые параметры работы оборудования, включая время наработки, текущие значения давления и аварийные сигналы.
